Центральный переключатель освещения
Центральный переключатель освещения установлен в левой нижней части панели приборов. При вытягивании рукоятки переключателя до первого фиксированного положения включается габаритный свет, при установке рукоятки во второе фиксированное положение включается дальний свет фар. Регулировка яркости освещения приборов осуществляется поворотом рукоятки по часовой стрелке. При повороте рукоятки против часовой стрелки включаются и постоянно горят лампы плафонов.
Примечание. На некоторых автомобилях в цепь ближнего и дальнего света фар включено специальное реле (см. схему).

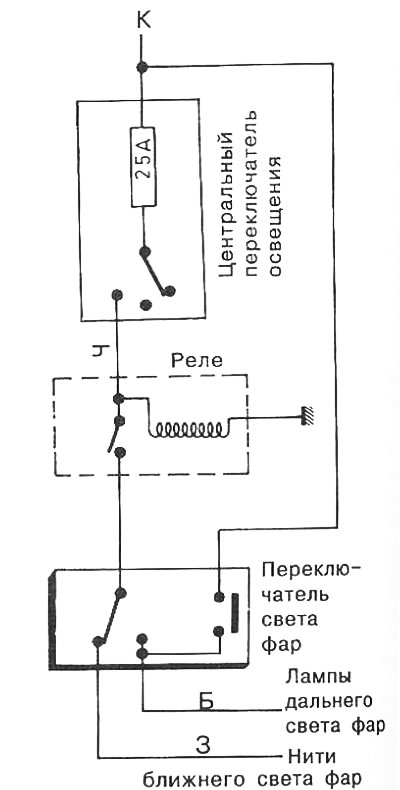

Схема включения реле в цепь ближнего и дальнего света фар Расцветка проводов: Б - белый; 3 - зеленый; Ч - черный
Реле времени ближнего света фар
Реле времени, расположенное справа под комбинацией приборов, обеспечивает выключение ближнего света фар с запаздыванием после выхода водителя из автомобиля. Для этого необходимо включить ближний или дальний свет фар, затем выключить зажигание, вынуть ключ из замка зажигания и утопить рукоятку центрального переключателя освещения. Ближний свет фар выключается автоматически примерно через минуту.

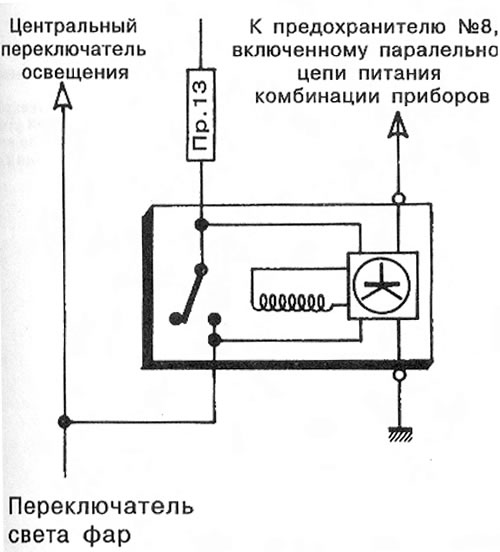

Схема включения реле времени выключения ближнего света фар: Пр.13 - плавкий предохранитель №13
Стеклоподъемники передних и задних дверей
В дверях установлены моторедукторы для опускания и подъема стекол. Моторедуктор состоит из электродвигателя и редуктора, объединенных в одном узле. Стеклоподъемники правой передней двери и задних дверей управляются переключателями, расположенными на внутренних панелях дверей. На панели левой передней двери установлен блок управления блокировкой замков дверей и стеклоподъемниками, посредством которого можно управлять стеклоподъемниками всех дверей и блокировать переключатели стеклоподъемников задних дверей.

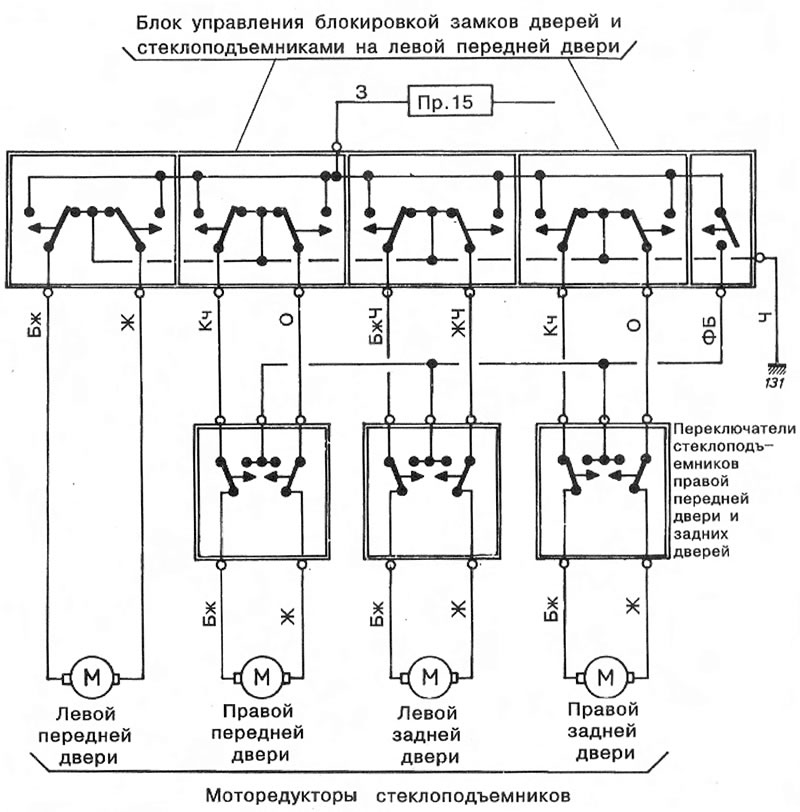

Схема включения стеклоподъемников передних и задних дверей. Расцветка проводов: Б - белый; Бж - бежевый; Ж - желтый; Кч - коричневый; О - оранжевый; Ф - фиолетовый; Ч - черный. Первая буква обозначает цвет самого провода, вторая - цвет полоски на проводе. Пр.15 - плавкий предохранитель №15
Система централизованной блокировки замков дверей
Система предназначена для одновременной блокировки замков всех дверей по радиокоманде или с помощью переключателя на блоке управления блокировкой замков дверей и стеклоподъемниками, установленного на левой передней двери. Тяги блокировки замков дверей приводятся моторедукторами, установленными в каждой двери. Включение и выключение моторедукторов производится через отдельные реле. Радиоуправление системой включает приемник, установленный в панели крышки, и передатчик на двух батарейках кнопочного типа San-kio CR 2016.

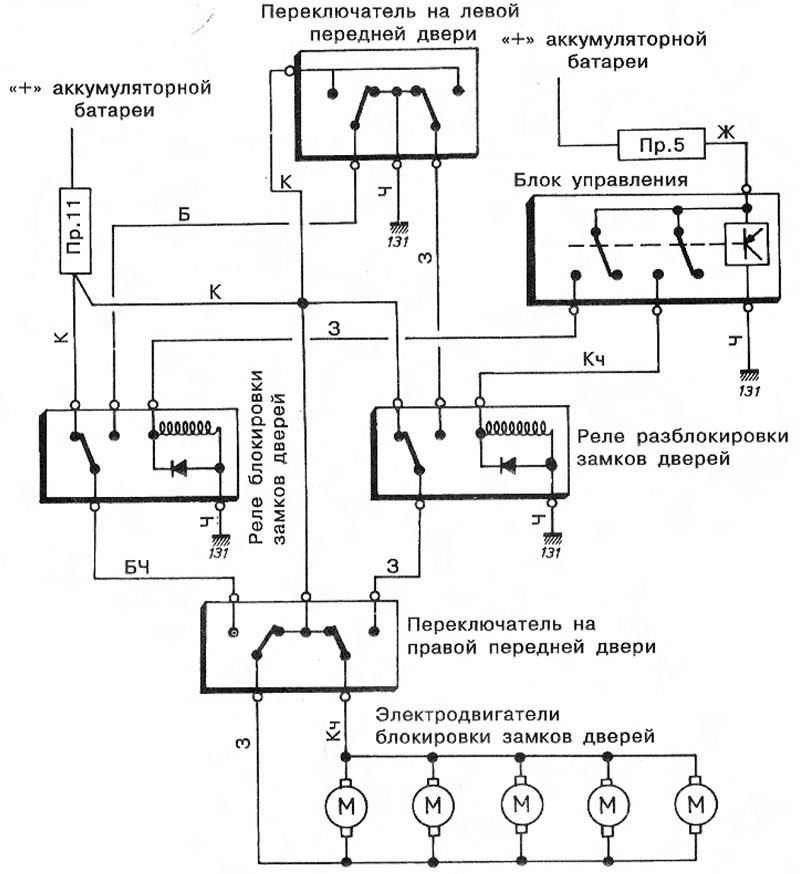

Схема системы централизованной блокировки замков дверей. Расцветка проводов: Б - белый; 3 - зеленый; Ж - желтый; К - красный; Кч - коричневый; Ч - черный. Первая буква обозначает цвет самого провода, вторая - цвет полоски на проводе. Пр - плавкий предохранитель №...
Звуковой сигнализатор невыключенных габаритных огней
Сигнализатор выдает звуковой сигнал, если после выключения зажигания при открытии одной из дверей остаются невыключенными габаритные огни.

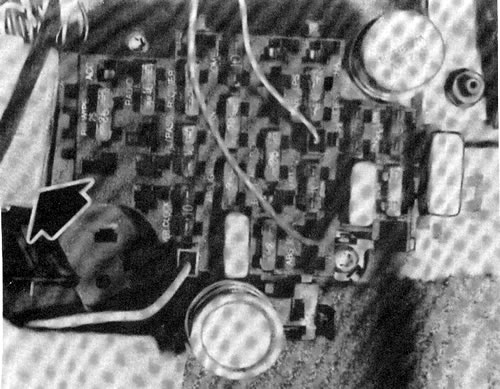

Стрелкой показан звуковой сигнализатор невыключенных габаритных огней

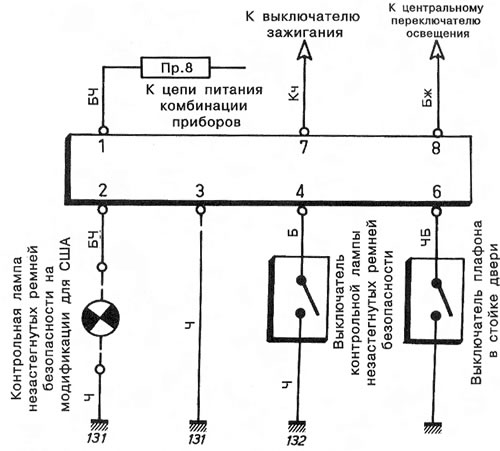

Схема включения сигнализатора невыключенных габаритных огней. Расцветка проводов: Б - белый; Бж - бежевый; Кч - коричневый; Ч - черный. Первая буква обозначает цвет самого провода, вторая - цвет полоски на проводов. Пр.8 - плавкий предохранитель №8
Радиооборудование
На автомобилях с бензиновым двигателем имеются: гнездо для автомагнитолы в центре панели приборов, электродвигатель автоматического привода антенны на переднем правом крыле, два громкоговорителя диаметром 130 мм в передних дверях и два громкоговорителя диаметром 130 мм в задней двери и система по-мехоподавления.
