Расположение установочных меток
1 – шкала установки зажигания; 2 – шкив коленчатого вала; 3 – установочные метки на 4-цидиндровых двигателях; 4 – отсчетная риска 0°; 5 – установочная риска; 6 – установочные метки на 6-цилиндровых двигателях; 7 – передняя крышка в сборе; 8 – успокоитель крутильных колебаний
Порядок установки зажигания на 4-цилиндровых двигателях
Внимание! На двигателях 2,3 л предварительно следует отрегулировать зазор в распределителе.
Установочные метки находятся около шкива коленвала и представляют собой шкалу с делениями, укрепленную на блоке цилиндров.
На шкиве нанесена установочная риска.
1. Проверьте и отрегулируйте зазор в распределителе.
2. Найдите и очистите метки на шкиве коленвала и на блоке цилиндров.
3. Подключите стробоскоп и тахометр.
4. Отсоедините и заглушите трубку вакуумного регулятора (если предусмотрен).
5. Убедитесь, что провода стробоскопа и тахометра не касаются движущихся частей, запустите двигатель.
Посмотрите оригинал на портале AutoInstruction.ru
6. Установите нормальные обороты холостого хода.
7. Освещая стробоскопом риску на шкиве, отрегулируйте положение распределителя так, чтобы риска на шкиве совпала с меткой на блоке цилиндров.
8. Затяните болт крепления корпуса распределителя и снова проверьте установку зажигания.
9. Остановите двигатель, снимите тахометр и стробоскоп. Присоедините трубку вакуумного регулятора.
Порядок установки зажигания на 6-цилиндровых двигателях

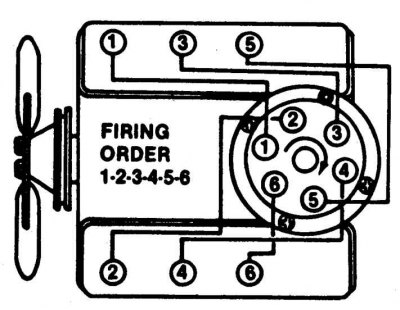

Расположение цилиндров 6-цилиндровых бензиновых двигателей
1. Поставьте автомобиль на ручной тормоз и подложите колодки под ведущие колеса.
2. Прогрейте двигатель, отключите кондиционер (если имеется).
3. Убедитесь, что световой указатель Check Engine не горит.
4. Отсоедините разъем синхронизации блока электронного зажигания (контакт EST), исключив тем самым блок из цепи.
Внимание! Разъем EST однопроводный, находится под центральной панелью в салоне. Отсоединять от распределителя 4-контактный разъем не допускается.
5. Подключите стробоскоп и тахометр.
6. Проверьте и при необходимости установите нормальные обороты холостого хода (800 об/мин).
7. Отверните болт крепления распределителя и, освещая стробоскопом риску на шкиве, отрегулируйте положение распределителя так, чтобы риска на шкиве совпала с меткой 10° BTDC ("до ВМТ") на крышке привода газораспределительного механизма.
8. Затяните болт крепления корпуса распределителя.
9. Присоедините провод к разъему синхронизации и сотрите коды неисправности, сформированные электронным блоком управления.
