Расположение
1. Для предотвращения повреждения электрической системы в результате короткого замыкания или перегрузки каждая отдельная электрическая цепь оснащена плавким предохранителем.
2. Блоки с плавкими предохранителями расположены в салоне и в моторном отсеке.
- а) Салон автомобиля: блок с плавкими предохранителями находится перед сиденьем водителя за нижней крышкой панели приборов.

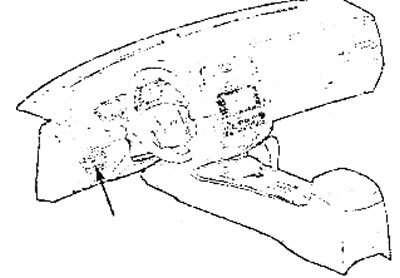

Блок предохранителей в салоне.
- б) Моторный отсек: блок с плавкими предохранителями и реле расположен в левой передней части моторного отсека около аккумуляторной батареи.

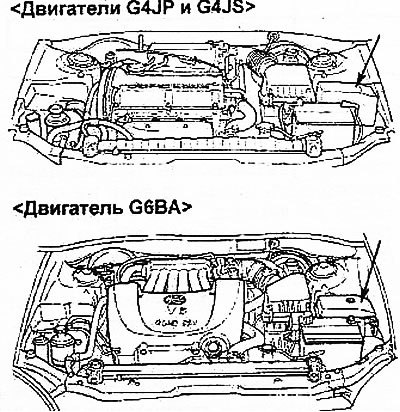

Блок предохранителей в моторном отсеке.
Замена плавкого предохранителя
1. Если фары или другие электрические узлы не работают, то проверьте плавкие вставки и предохранители. Если любой из элементов перегорел, то его необходимо заменить.
Примечание: перед заменой плавких вставок определите причину электрической перегрузки и выполните необходимый ремонт.
Внимание: запрещается использование проволоки вместо плавких вставок даже для временной установки, так как это может стать причиной возникновения повреждений в электрической системе и привести к пожару.
2. Замена предохранителя или плавкой вставки.
- а) Перед заменой плавкого предохранителя обязательно выключите целевую электрическую цепь и установите ключ замка зажигания в положение "LOCK".
- б) Снимите крышку с блока с предо-хранителями и определите, какой элемент перегорел.
Примечание: если Вы не уверены в том, перегорел ли рассматриваемый плавкий предохранитель или нет, то замените для контроля подозрительный плавкий предохранитель другим предохранителем, в исправности которого вы уверены.

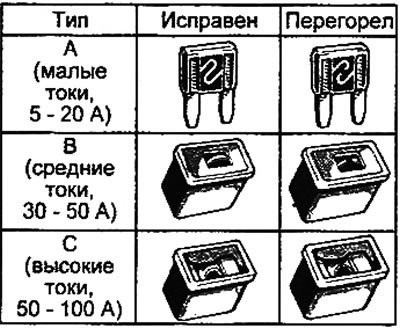

Таблица. Типы предохранителей.
- в) По таблице нагрузочной мощности на крышке установите номинал перегоревшего предохранителя.
- г) В блоках предохранителей в салоне или моторном отсеке имеются специальные съемники для извлечения предохранителей.

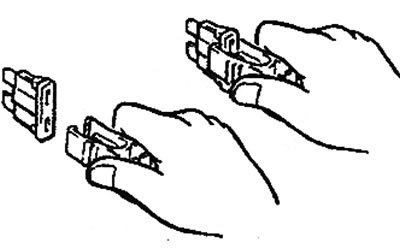

- д) С помощью специального съемника извлеките предохранитель из блока путем вытягивания в прямом направлении на себя.
Примечание: если целевая электрическая цепь не работает и предохранитель не перегорел, то причиной неисправности является что-то другое.
- е) Надежно вставьте в зажим новый плавкий предохранитель с такой же характеристикой (номиналом).
Внимание:
- Устанавливайте плавкий предохранитель только с номинальной силой тока в амперах, указанной на крышке блока плавких предохранителей.
- Не используйте плавкий предохранитель с более высоким номиналом тока или какие-либо другие предметы ("жучки''), такие как проволока, фольга и т.п., вместо сгоревшего предохранителя или плавкой вставки. Это может стать причиной более серьезного повреждения или пожара.
- Если нет запасного плавкого предохранителя, то в критических ситуациях можно вынуть плавкие предохранители из позиций, которые не являются необходимыми для нормального движения автомобиля (например: "RADIO" или "А/С), и использовать их, если их номинал совпадает с необходимым.
- Если у вас нет предохранителя с номинальным значением, то следует использовать предохранитель с более низким значением, как можно ближе к номинальному.
- Если установленный новый предохранитель через короткое время также перегорает, то это указывает на неисправность в электрической системе.
Примечание: рекомендуется хранить в автомобиле комплект запасных плавких предохранителей.

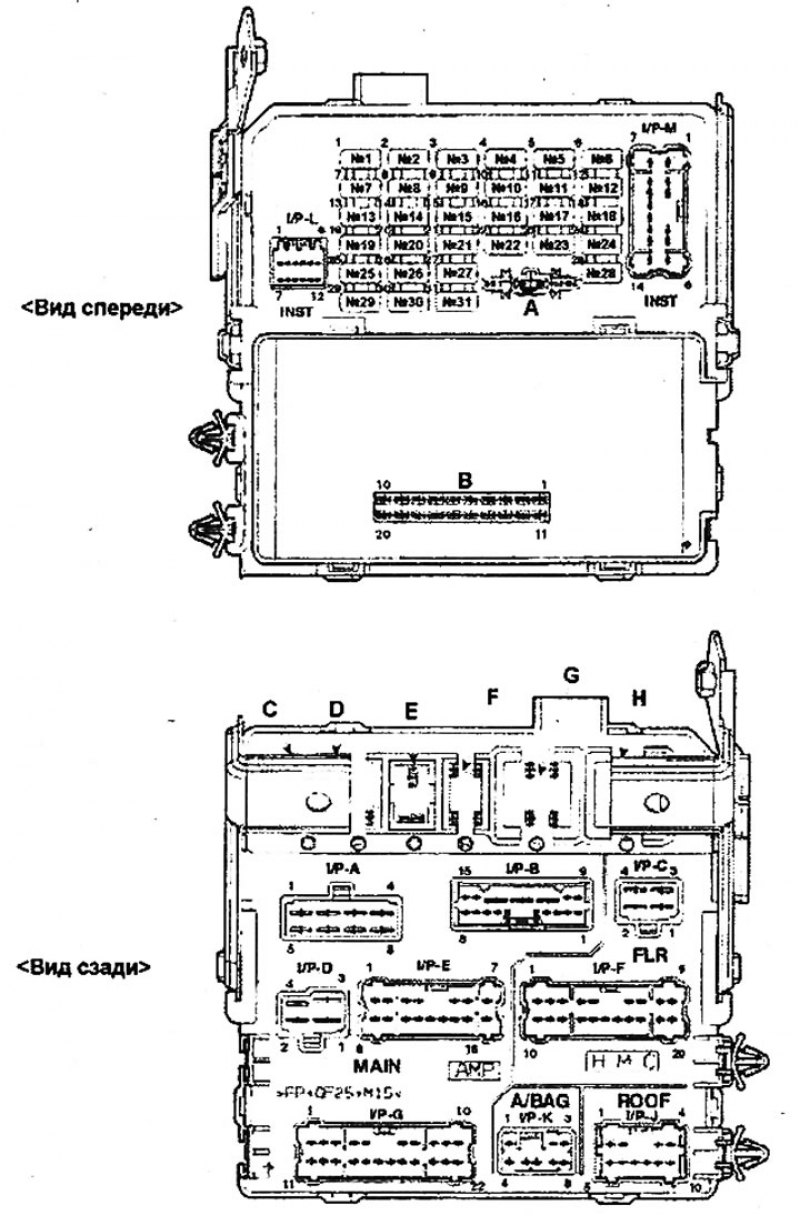

Блок предохранителей в салоне. А - разъём питания, В - разъём электронного блока управления системой ETACS, С - реле №1 блокировки замков дверей, D - реле №2 блокировки замков дверей, Е - резистор обмотки возбуждения, F - реле задних габаритов, G - реле электродвигателя стеклоподъемников, Н - реле обогревателя заднего стекла и обогревателей боковых зеркал.
Нагрузочная мощность плавких предохранителей
На крышке блока с плавкими предохранителями указаны наименования электрических цепей и характеристики предохранителей и плавких вставок.
Примечание: расположение и, возможно, номинал предохранителей в различных вариантах комплектации может немного отличаться от приведенного на рисунках.
Блок предохранителей в салоне
Таблица. Универсальные предохранители.
| № | Цепь | Ном. |
| 1 | Электронный блок управления кондиционером, обогреватели боковых зеркал заднего вида | 10 А |
| 2 | Аварийная сигнализация | 10 А |
| 3 | Задние противотуманные фонари | 15А |
| 4 | Электронный блок управления кондиционером | 10А |
| 5 | Электронный блок управления (кондиционером, ETACS), люк крыши, система коррекции положения света фар с автоматическим управлением | 10 А |
| 6 | Реле блокировки замков дверей | 15А |
| 7 | Передние сиденья с электроприводом | 25 А |
| 8 | Выключатели открытия лючка топливно-заливной горловины и крышки багажника | 15 А |
| 9 | Стоп-сигналы | 15 А |
| 10 | Фара, ксеноновая фара. Омыватель фар, система коррекции света фар, система DRL | 10 А |
| 11 | Комбинация приборов | 10 А |
| 12 | Выключатель аварийной сигнализации | 10 А |
| 13 | Выключатель кондиционера, реле электродвигателя вентилятора отопителя (режим "HIGH") | 10А |
| 14 | Разъем для подключения дополнительного оборудования | 15А |
| 15 | Подогреватели передних сидений | 15 А |
| 16 | Система SRS | 15А |
| 17 | Фонари заднего хода, электронный блок управления АКПП, генератор импульсов АКПП, датчик скорости автомобиля | 10 А |
| 18 | Электронный блок управления (иммобилайзером, системой поддержания, постоянной скоростью, ETACS), комбинация приборов | 10 А |
| 19 | Электронный блок управления системой поддержания постоянной скоростью, выключатель запуска двигателя, стартер (модели с МКПП), реле штатной противоугонной системы | 10 А |
| 20-23 | Не используются | 15 А |
| 24 | Магнитола, часы, комбинация приборов | 10А |
| 25 | Наружное освещение и освещение салона | 10 А |
| 26 | Магнитола | 10 А |
| 27 | Очиститель и омыватель лобового стекла, система AQS | 20 А |
| 28 | Фонарь освещения салона, освещение проемов боковых дверей, антенна с электроприводом | 10 А |
| 29 | Наружное освещение и освещение салона | 10 А |
| 30 | Прикуриватель, боковые зеркала заднего вида с электроприводом | 15 А |
| 31 | Электронный блок управления системой поддержания постоянной скорости | 10 А |
Блок предохранителей и реле в моторном отсеке. А - реле электровентилятора конденсатора (режим HIGH-1), В - реле фар (ближний свет), С - реле элекгровентилятора радиатора (режим HIGH-1), D - реле электровентилятора конденсатора (режим LOW), Е - реле стартера, F - реле электромагнитной муфты компрессора кондиционера, G - реле электровентилятора конденсатора (режим HIGH-2), Н - реле звукового сигнала, J - реле электро вентилятора радиатора (режим HIGH-2), К - репе передних противотуманных фар, L - реле фар (дальний свет), М - реле электродвигателя очистителя лобового стекла, N - реле электровентилятора радиатора (режим LOW).
Блок предохранителей и реле в моторном отсеке
Таблица. Плавкие вставки.
| № | Цепь | Ном |
| CON/FAN | Электродвигатель вентилятора конденсатора | 20 А |
| POWER WINDOW | Стеклоподъемники с электроприводом | 40 А |
| IGN-1 | Замок зажигания (положения ACC, ON) | 30 А |
| ABS №1 | Электронный блок управления ABS | 30 А |
| ABS №2 | Электронный блок управления ABS | 30 А |
| IGN-2 | Замок зажигания (положения IG2, START) | 30 А |
| RAD/ FAN | Электродвигатель вентилятора радиатора | 30 А |
[Источник статьи доступен на портале: AutoInstruction.ru]
Таблица. Специальные предохранители
| № | Цепь | Ном. |
| 1 | Реле электродвигателя топливного насоса | 20 А |
| 2 | Фары (ближний свет) | 15 А |
| 3 | Электронный блок управления ABS | 10 А |
| 4 | Форсунки | 10 А |
| 5 | Электронный блок управления кондиционером | 10 А |
| 6 | Управляющее реле АКПП | 20 А |
| 7 | Управляющее реле системы впрыска | 30 А |
| 8 | Катушка зажигания, датчик неисправности системы зажигания | 20 А |
| 9 | Кислородный датчик | 15 А |
| 10 | Электронный блок управления двигателем, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, сервопривод регулятора оборотов холостого хода, датчик положения коленчатого вала | 15 А |
| 11 | Звуковой сигнал | 10 А |
| 12 | Фары (дальний свет) | 15 А |
| 13 | Электродвигатель омывателя фар | 20 А |
| 14 | Электронный блок управления системой DRL, сирена противоугонной системы | 15 А |
| 15 | Передние противотуманные фары | 15 А |
| 16 | Ксеноновая фара | 15А |
| 17 | Диод №1 | - |
| 18 | Запасной | 30 А |
| 19 | Запасной | 20 А |
| 20 | Запасной | 15 А |
| 21 | Запасной | 10 А |
| 22 | Диод №2 | - |
| 23 | Электровентилятор отопителя | 30 А |
| 24 | Разъем питания, предохранитель №6 | 30 А |
| 25 | Усилитель аудиосистемы | 20 А |
| 26 | Люк крыши, диагностический разъем | 15 А |
| 27 | Реле задних габаритов | 20 А |
| 28 | Блок предохранителей 8 салоне (предохранители № 2, 3, 7, 8, 9) | 30 А |
| 29 | Генератор, электронный блок управления двигателем | 10 А |
| 30 | Реле обогревателя заднего стекла и обогреватели боковых зеркал заднего вида | 30 А |
