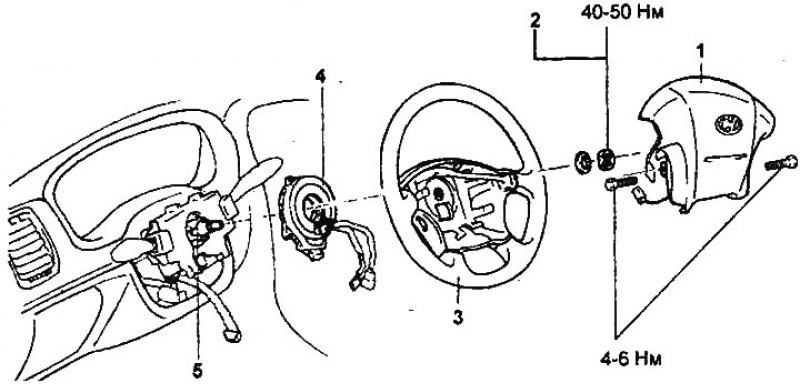

Снятие модуля фронтальной подушки безопасности водителя и спирального провода SRS. 1 - модуль фронтальной подушки безопасности водителя, 2 - контргайка крепления рулевого колеса, 3 - рулевое колесо, 4 - спиральный провод SRS, 5 - рулевая колонка.
Внимание: при выполнении каких-либо работ с системой SRS следуйте указаниям раздела "Меры безопасности при эксплуатации и техническом обслуживании".
Снятие и установка

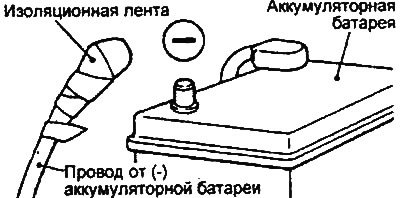

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и надежно заизолируйте разъём провода.
Внимание: после отсоединения провода аккумуляторной батареи подождите не менее 30 секунд, прежде чем приступить к дальнейшей работе.

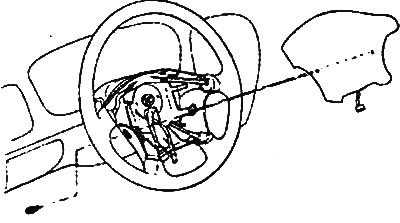

2. Снимите боковые защитные крышки рулевого колеса, отверните болты крепления модуля подушки безопасности с помощью ключа под внутренний шестигранник.

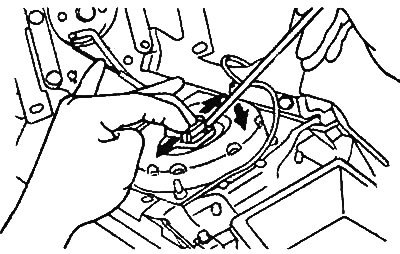

3. Для отсоединения разъёма спирального провода SRS от модуля подушки безопасности нажмите на фиксатор по направлению к внешней стороне и освободите его.
Внимание: во избежание повреждения разъёма не прилагайте значительного усилия при отсоединении разъёма, соединяющего спиральный провод и модуль подушки безопасности.

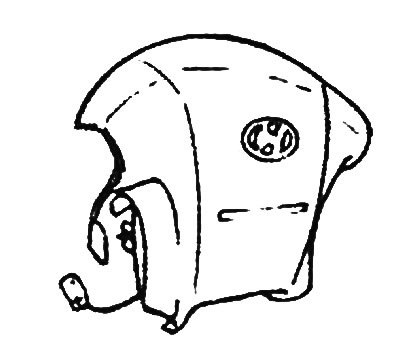

4. Снимите модуль фронтальной подушки безопасности водителя.
Внимание: снятый модуль подушки безопасности следует хранить в чистом сухом месте, защитной накладкой (лицевой стороной) вверх.

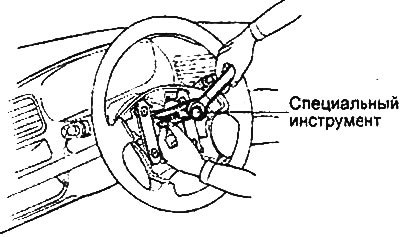

5. С помощью специального инструмента снимите рулевое колесо.
Внимание: не стучите по рулевому колесу при снятии, так как возможно повреждение механизма складывания рулевой колонки.
6. Установка производится в порядке, обратном снятию. При установке обратите внимание на операцию по установке спирального провода.
- а) Проверьте, что передние колеса установлены параллельно продольной оси автомобиля.
- б) Для установки спирального провода в нейтральное положение поверните его верхнюю часть по часовой стрелке до упора. Из этого положения поверните его верхнюю часть примерно на 3 оборота против часовой стрелки и совместите установочные метки (→←).
- в) Установите спиральный провод SRS на автомобиль.
Внимание: в случае неполного совмещения установочных меток спирального провода при повороте, вращение рулевого колеса может быть неполным или произойдет отсоединение проводки системы SRS.

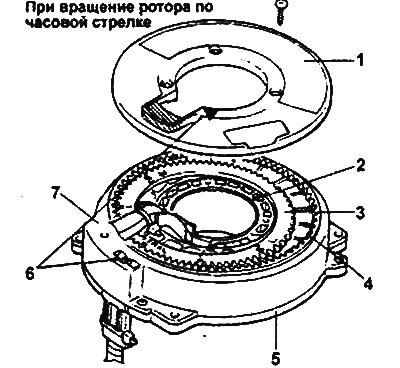

Спиральный провод SRS. 1 - крышка, 2 - ротор, 3 - внутренняя шестерня, 4 - наружная шестерня, 5 - нижняя часть корпуса, 6 - установочные метки, 7 - верхняя часть корпуса.
Проверка
Модуль подушки безопасности
Внимание: никогда не пытайтесь измерить сопротивление цепи электрозапала компонента, даже при использовании рекомендованного тестера. При измерении тестером сопротивления цепи может произойти несанкционированное срабатывание компонента (подушки безопасности).
1. Проверьте защитную накладку модуля подушки безопасности на отсутствие трещин, вмятин и деформации.
2. Проверьте модуль подушки безопасности на отсутствие вмятин, трещин или деформаций.
3. Проверьте состояние (отсутствие перегибов и защемления) жгутов проводов, отсутствие повреждения фиксаторов, отсутствие повреждения разъёмов и деформации выводов разъёмов.

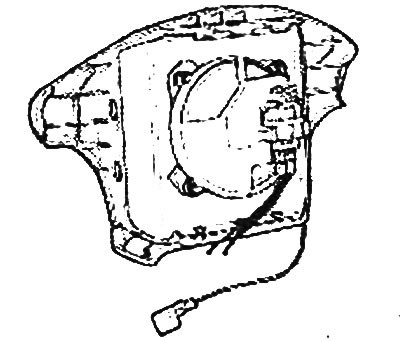

4. Проверьте корпус надувного устройства (газогенератор) на отсутствие вмятин, трещин или деформаций.
5. Установите модуль подушки безопасности на рулевое колесо и проверьте соответствие (по размерам и посадке) модуля и рулевого колеса.

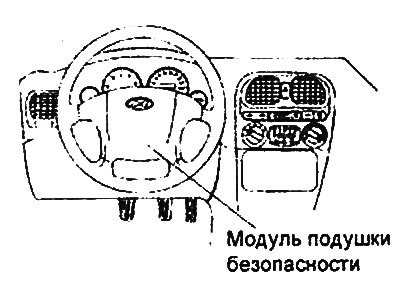

а. Модуль подушки безопасности
6. Если хотя бы одна из проверяемых деталей будет признана дефектной в результате проверки, то замените модуль подушки безопасности на новый.
[Информация представлена на сайте: AutoInstruction]

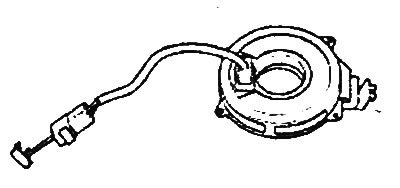

Спиральный провод SRS
