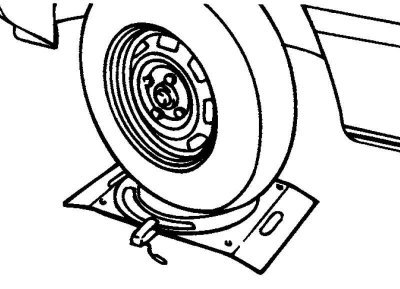

Рис. 5.2. Стенд для измерения радиуса поворота управляемых колес
Установите передние колеса на стенд для измерения радиуса поворота и измерьте углы поворота управляемых колес (рис. 5.2).
Номинальное значение углов поворота управляемых колес приведено ниже.
Внутреннее колесо: 35,1° ±1°30’.
Наружное колесо: 30,7°.
Если угол поворота не соответствует номинальному значению, то отрегулируйте рычажный механизм (схождение передних колес) и снова проверьте угол поворота.
Посмотрите оригинал на портале Autoinstruction.ru
Примечание. После регулировки рулевых тяг, установите защитные чехлы рулевых тяг так, чтобы они не были перекручены.
Угол поворота внутреннего колеса изменяется на 0,86° при повороте рулевой тяги на один оборот.
