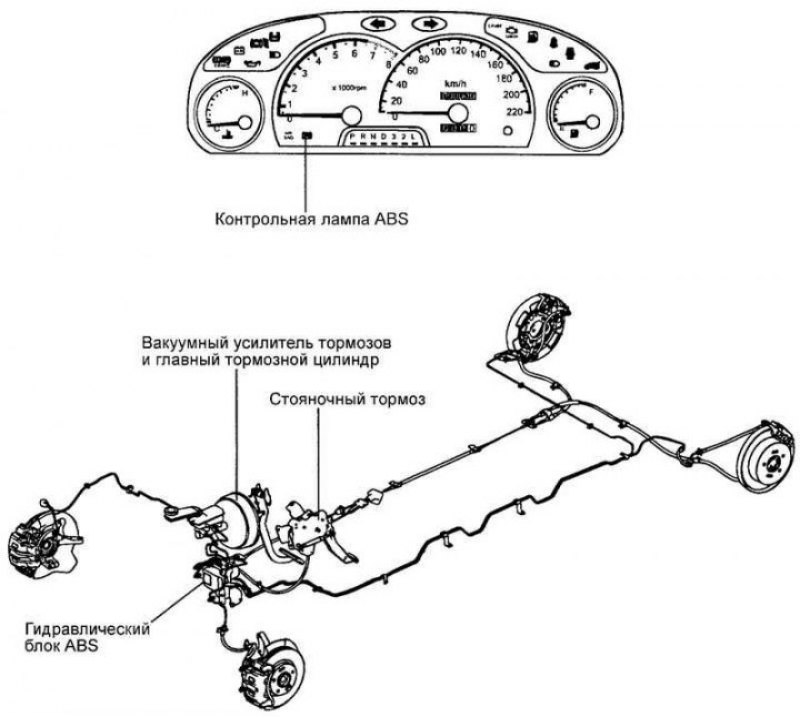

Рис. 6.56. Расположение компонентов системы
Антиблокировочная система тормозов (ABS) управляет давлением в контурах тормозов всех четырех колес при торможении на опасных (скользких) участках дорог, предотвращая блокировку колес. Система ABS обеспечивает следующие преимущества:
- позволяет с большой степенью уверенности объехать препятствие, даже в случае экстренного торможения;
- позволяет остановить автомобиль при экстренном торможении с сохранением управляемости и устойчивости на дороге, даже при криволинейной траектории движения.
В случае появления неисправности функция диагностики и функция аварийного режима работы, входящие в систему, обеспечивают удобство эксплуатации и обслуживания.
Интегрированный управляющий блок ABS (HESU), состоящий из гидравлического блока ABS и электронного блока управления ABS в сборе, получает сигналы о скорости автомобиля, состояния дорожного покрытия и направления движения от датчиков частоты вращения колес.
Оригинал опубликован на веб-сайте www.AutoInstruction.ru
На основе данных сигналов электронный блок управления определяет оптимальную частоту вращения колеса.
Электронная система распределения тормозных усилий (EBD)
Применение электронной системы распределения тормозных сил в сравнении с установкой пропорционального клапана обеспечивает идеальное распределение давления в контурах передних и задних тормозов. В результате заметно повышается эффективность торможения и предотвращается блокировка задних колес.
Преимущества электронногоуправления
Функциональное улучшение параметров основной тормозной системы.
Компенсация различных коэффициентов сцепления колесе с дорогой.
Исключение установки пропорционального клапана.
Указания на неисправности с помощью контрольной лампы.
Сравнение характеристик распределения тормозных усилий

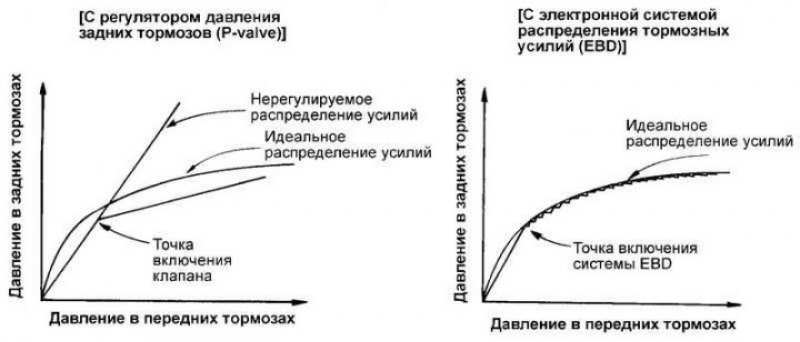

Рис. 6.57. Сравнительные характеристики распределения тормозных усилий
Сравнительные характеристики распределения тормозных усилий представлены на рис. 6.57.
Проверка гидравлического и электронного блока управления ABS

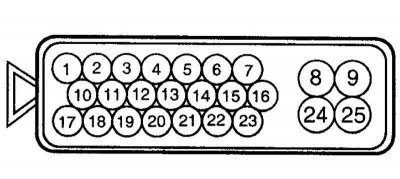

Рис. 6.58. Разъем электронного блока управления ABS
Смотрите рис. 6.58.
Схема вводов-выводов электронного блока управления ABS (HECU)

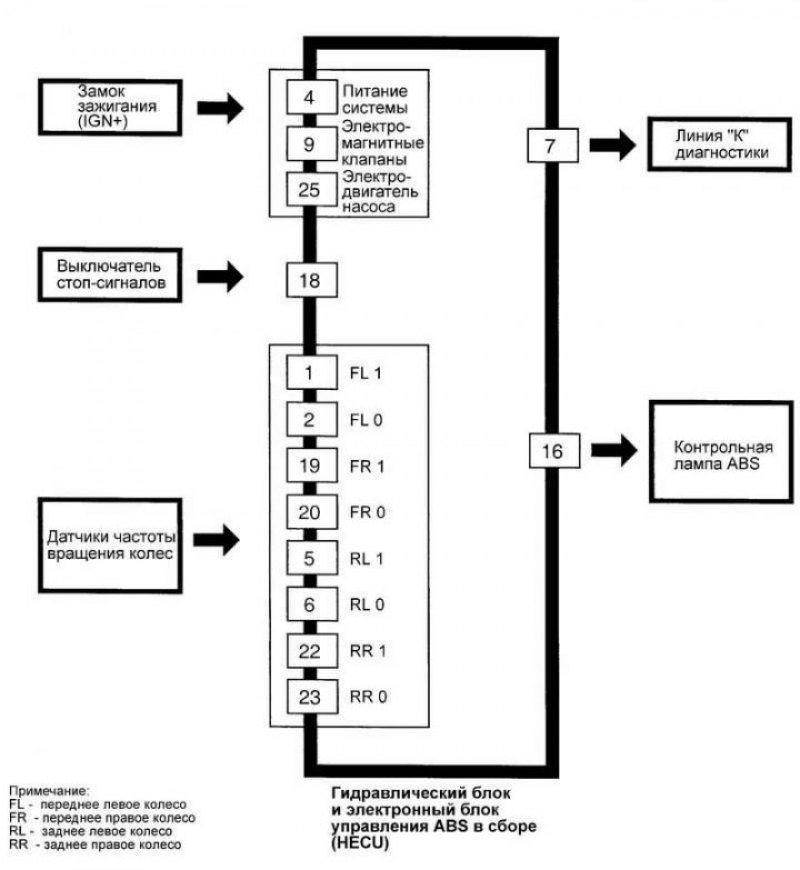

Рис. 6.59. Схема вводов-выводов электронного блока управления ABS
Схема вводов-выводов электронного блока управления ABS представлена на рис. 6.59.
