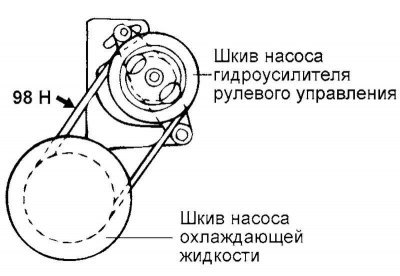

Рис. 5.7. Точка приложения усилия на клиновой ремень привода насоса гидроусилителя
Нажмите на клиновой ремень привода насоса гидроусилителя рулевого управления с усилием 98 Н в точке, указанной на рисунке 5.7, и проверьте, что прогиб ремня соответствует номинальному значению.
Прогиб ремня (номинальное значение): 6–9 мм.

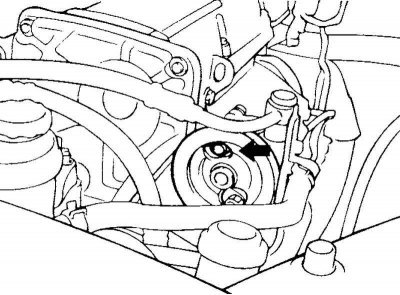

Рис. 5.8. Болт регулировки натяжения ремня
Если прогиб ремня не соответствует номинальному значению, то отрегулируйте натяжение, ослабив болт регулировки натяжения ремня на насосе гидроусилителя рулевого управления (рис. 5.8).
Установите рычаг напротив насоса гидроусилителя рулевого управления и, перемещая насос, отрегулируйте прогиб ремня так, чтобы он соответствовал номинальному значению.
Затяните болт регулировки натяжения ремня на насосе гидроусилителя рулевого управления.
Проверьте прогиб ремня и при необходимости повторите процедуру регулировки.
Внимание! Проверку прогиба ремня следует производить после проворачивания шкива насоса гидроусилителя рулевого управления на один или несколько оборотов в нормальном направлении вращения.
