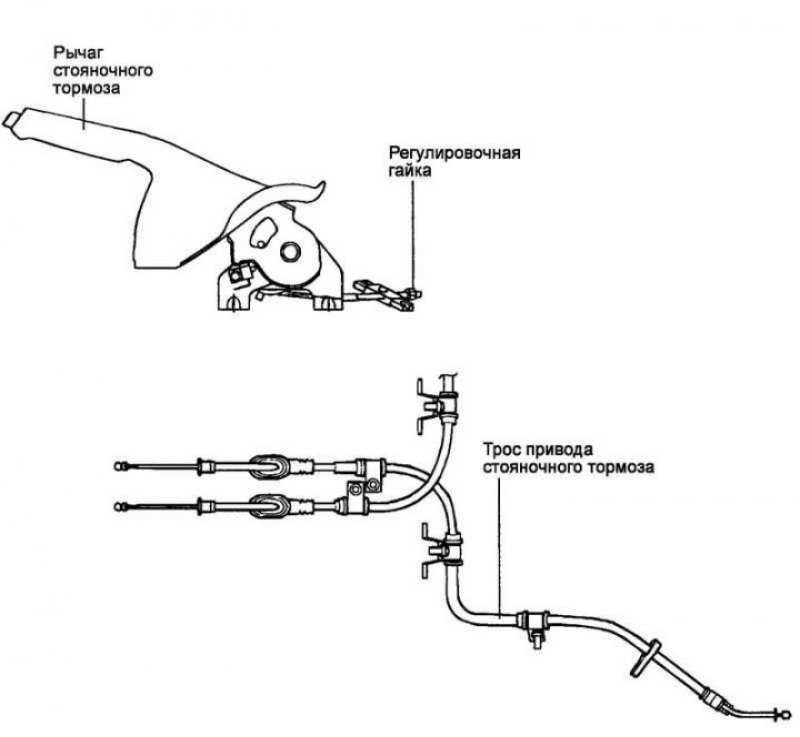

Рис. 6.54. Контур стояночного тормоза
Снятие
Снимите заднюю консоль.

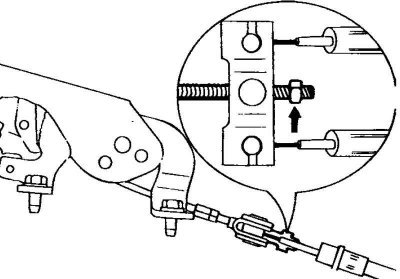

Рис. 6.55. Регулировочная гайка рычага троса стояночного тормоза
Ослабьте регулировочную гайку и отсоедините от рычага трос стояночного тормоза (рис. 6.55).
Снимите выключатель контрольной лампы стояночного тормоза.
Снимите рычаг стояночного тормоза в сборе.
Снимите заднее колесо.
Снимите тормозной барабан.
Снимите тормозные колодки.

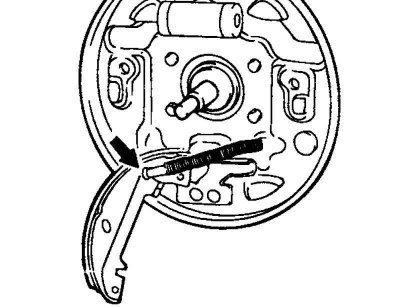

Рис. 6.56. Отсоединение троса от колодки стояночного тормоза
Отсоедините трос от колодки стояночного тормоза (рис. 6.56).

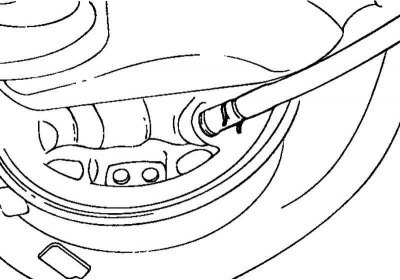

Рис. 6.57. Кольцо крепления троса к опорному тормозному диску
Удалите кольцо крепления троса к опорному тормозному диску (рис. 6.57).

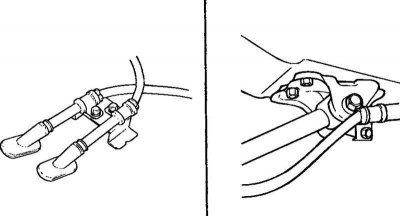

Рис. 6.58. Крепление клипс фиксации тросов стояночного тормоза
Отверните болты крепления клипс фиксации тросов стояночного тормоза, снимите тросы в сборе (рис. 6.58).
Проверка
Проверьте работоспособность выключателя контрольной лампы стояночного тормоза.
Проверьте состояние храповика рычага стояночного тормоза.
Оцените состояние тросов стояночного тормоза.
Установка

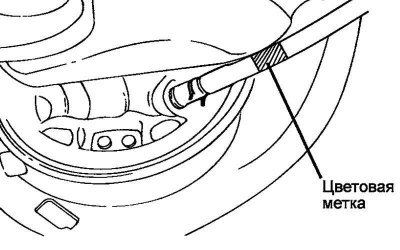

Рис. 6.59. Цветовая метка тросов стояночного тормоза
Проверьте цветовые идентификационные метки тросов стояночного тормоза. Подсоединяйте тросы согласно меткам (рис. 6.59).
Идентификационная метка
Левая сторона: красная.
Правая сторона: желтая.

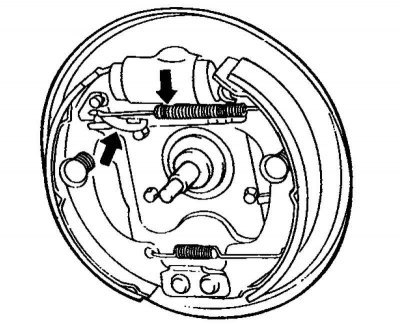

Рис. 6.60. Верхняя возвратная пружина
При установке верхней возвратной пружины отодвиньте рычаг регулятора назад (рис. 6.60).

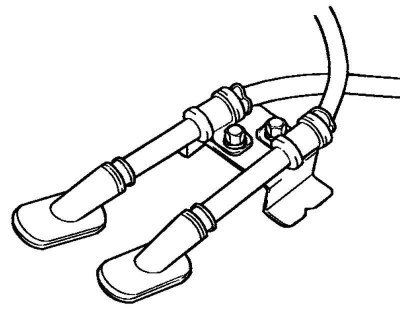

Рис. 6.61. Крепление тросов стояночного тормоза
Закрепите тросы стояночного тормоза, как показано на рисунке 6.61.
Смажьте храповик и собачку рычага стояночного тормоза консистентной смазкой.
Установите регулятор тросов и отрегулируйте тросы привода стояночного тормоза.
Примечание. Стояночный тормоз должен сработать при восьмом щелчке храповика рычага стояночного тормоза при усилии 196 Н, приложенном к точке рычага, расположенной на расстоянии 40 мм от конца рычага.
