Привод переднего колеса: 1 – стопорное кольцо; 2 – корпус внутреннего шарнира; 3 – стопорное кольцо; 4 – обойма внутреннего шарнира с роликами; 5 – защитный чехол внутреннего шарнира; 6 – наружный хомут крепления защитного чехла внутреннего шарнира; 7 – внутренний хомут крепления защитного чехла внутреннего шарнира; 8 – хомут крепления антивибрационного груза; 9 – антивибрационный груз; 10 – внутренний хомут крепления защитного чехла наружного шарнира; 11 – наружный хомут крепления защитного чехла наружного шарнира; 12 – защитный чехол наружного шарнира; 13 – наружный шарнир; 14 – зубчатый венец колесного датчика антиблокировочной системы тормозов (ABS); 15 – грязеотражательное кольцо; 16 – пружинная шайба; 17 – гайка крепления привода в ступице переднего колеса; 18 – шплинт.
Разборка
Снимите хомуты крепления чехла внутреннего шарнира и сдвиньте чехол с корпуса шарнира, при этом проследите за тем, чтобы не повредить чехол.
Отделите чехол от внутреннего шарнира.

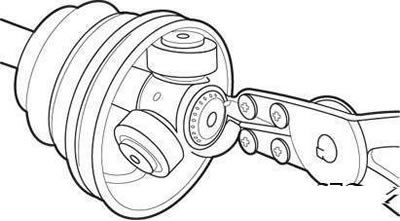

Снятие стопорного кольца
Место установки антивибрационного груза
Снимите стопорное кольцо и выньте обойму с роликами из корпуса шарнира.
Очистите рабочую часть.
Размер А (для левого и правого валов), мм
| Вал | Автомобили с двигателем рабочим объемом 1,1; 1,3; 1,5; 1,6 л | |
| механическая коробка передач | автоматическая коробка передач | |
| Левый | - | 185,4 +/- 2 |
| Правый | 390+/- 2 | 390 +/- 2 |
Внимание! Надежно закрепите зажимы, чтобы при эксплуатации автомобиля не ослабли хомуты.

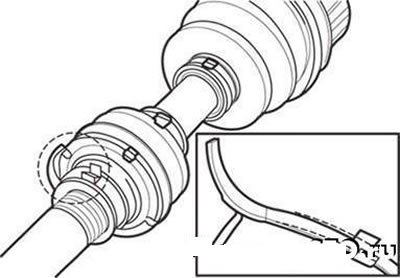

Хомуты крепления антивибрационного груза
Отверткой расстегните зажим хомута и снимите с вала чехлы внутреннего и наружного шарниров.
С помощью приспособления 09495-33000 или другого подходящего приспособления снимите грязеотражательное кольцо с корпуса наружного шарнира.
Сборка

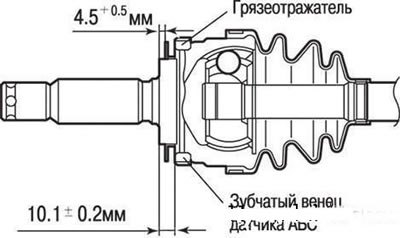

Установочные размеры при монтаже грязеотражательного кольца и зубчатого венца колесного датчика ABS
