Задняя ступица: 1, 9. Болт; 2. Уплотнительное кольцо [заменить).; 3. Щит тормоза; 4. Гайка ступицы (заменить, после затягивания законтрите гайку); 5. Колодки; 6. Гайка колеса; 7. Барабан тормоза; 8. Задняя ступица (проверьте на наличие повреждений); 10. Подшипник ступицы (заменить); 17. Продольный рычаг (проверьте на наличие повреждений)
Внимание! Подшипник заменяется только в сборе со ступицей.
Снятие
1. Поднимите заднюю часть автомобиля. Снимите колеса.
2. Расконтрите гайку ступицы отогнув буртик из канавки на оси. Отверните гайку ступицы.
3. Снимите барабан тормоза. Если барабан залип, наверните в отверстия барабана 2 болта 8x1,25 мм и снимите барабан, поочередно затягивая болты.

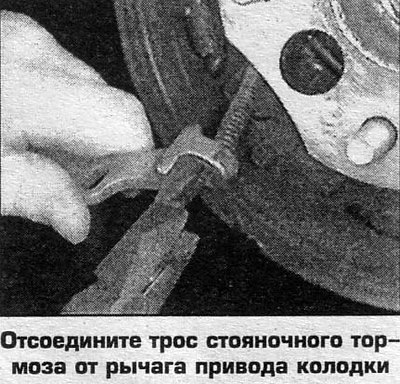

4. Снимите колодки тормоза и отсоедините наконечник троса стояночного тормоза (Гл. 9).

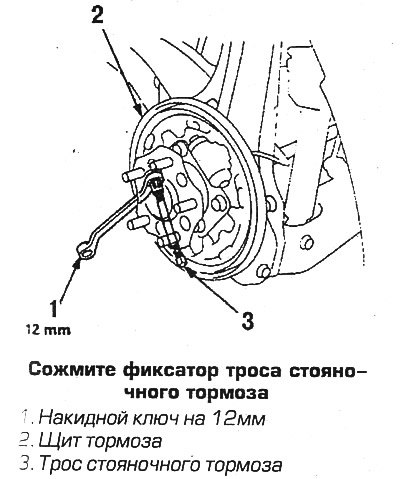

5. Сожмите пружинный фиксатор (для этого оденьте на трос накидной ключ на 12 с прорезью) и вытяните трос через щит тормоза.
(Смотрите источник на портале: «autoinstruction.ru»)

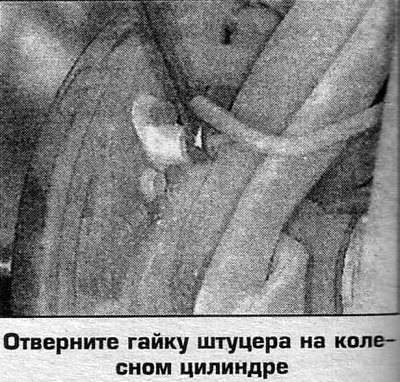

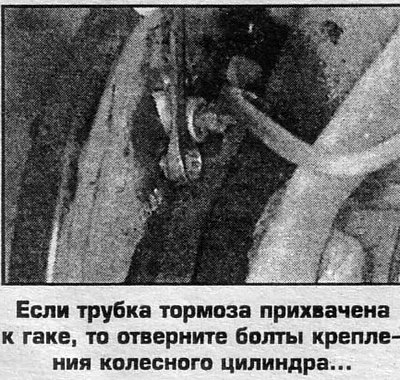

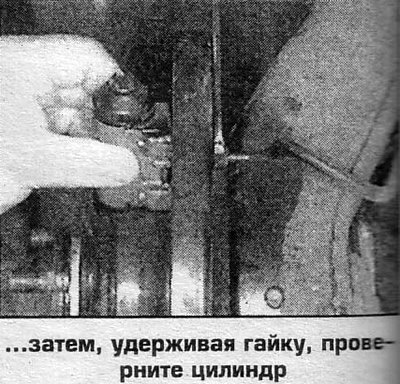

6. Отсоедините от колесного цилиндра трубку тормоза.
7. Отверните болты крепления щита тормоза к продольному рычагу.

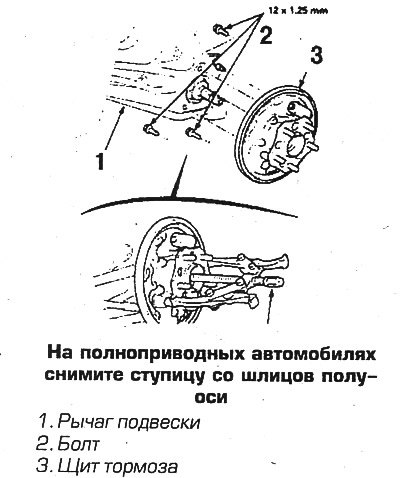

8. На полноприводных автомобилях отсоедините от продольного рычага щит тормоза со ступицей и подшипником с помощью съемника с 2 захватами.
9. Выпрессуйте ступицу из внутренней обоймы колесного подшипника. При выпрессовывании не подвергайте деформации щит тормоза.
10. Удалите со ступицы оставшуюся внутреннюю обойму, установив ступицу на разъемную плиту.
11. Отверните болты крепления подшипникового узла к щиту тормоза и снимите узел.
Установка
12. Установка выполняется в обратном порядке. Замените кольцо подшипникового узла. Смажьте упорную поверхность гайки ступицы, которую затяните с моментом 181 Нм. Удалите воздух из гидропривода тормозов и отрегулируйте трос стояночного тормоза (Гл. 9). Проверьте и при необходимости отрегулируйте схождение задних колес.
 |
 |
 |
 |
 |
 |
