Снять или отсоединить

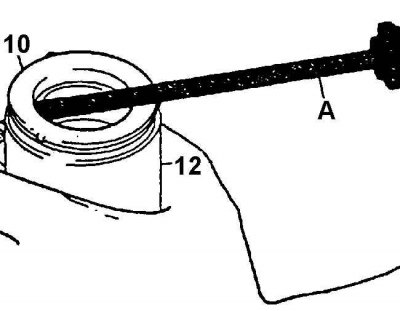

Демонтаж уплотнения
А. Отвертка; 10. Уплотнение; 12. Ступица
1. Поднять автомобиль и закрепить должным образом.
2. Колеса.
3. Тормозные барабаны (стопорный винт, при необходимости ослабить трос стояночного тормоза, отвести внутрь с помощью отвертки разжимной рычаг стояночного тормоза).
Внимание! Запрещено стучать молотком по тормозному барабану, так как это может вывести из строя подшипники.
4. Защитный колпак 17, шплинт 15 и гайку 16.
5. Ступицу 12 со стопорной шайбой 14.
6. Уплотнение 10 из ступицы 12 с помощью отвертки.
7. Сепаратор с роликами и внутреннее кольцо конического подшипника 11 из ступицы 12.
8. Наружное кольцо подшипника 11 из ступицы 12 с помощью съемника или подходящего бородка.
9. Наружное кольцо подшипника 13 из ступицы 12 с помощью съемника или подходящего бородка.
10. Очистить цапфу и проверить ее техническое состояние, наличие дефектов.
Установить или присоединить

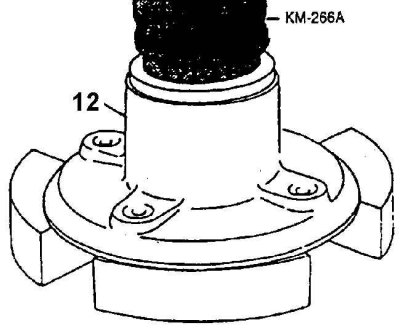

Монтаж уплотнения внутреннего подшипника
12. Ступица
1. Запрессовать до упора наружное кольцо подшипника 13 в ступицу 12 с помощью монтажного приспособления КМ-266А.
2. Запрессовать до упора наружное кольцо подшипника 11 в ступицу 12 с помощью монтажного приспособления КМ-266А.
3. Внутренний подшипник 11.
4. Смазать или заполнить консистентной смазкой для подшипников все полости подшипников 11 и 13, кромку уплотнения 10 и ступицу 12.
5. Запрессовать уплотнение в ступицу 12.
6. Ступицу 12 и стопорную шайбу 14 на цапфу.
7. Гайку.
8. Тормозной барабан.
8а. Затянуть стопорный винт тормозного барабана.
8б. Установить задние колеса и затянуть болты моментом 90 Нм.
9. Отрегулировать подшипники колес.
10. Отрегулировать стояночный тормоз.
11. Опустить автомобиль.
