Дополнительный и основной глушители с сильфоном выполнены единым элементом.
Рис. 5.13. Система выпуска отработавших газов: 1 – управляющий датчик концентрации кислорода; 2 – катколлектор; 3 – диагностический датчик концентрации кислорода; 4 – гайки; 5 – прокладка; 6 – приемная труба; 7 – сильфон; 8, 10, 11, 13 – подушки подвески системы отработавших газов; 9 – дополнительный глушитель; 12 – основной глушитель
Примечание. На автомобили Ford Fusion с двигателем объемом 1,4 л дополнительный глушитель не устанавливают.

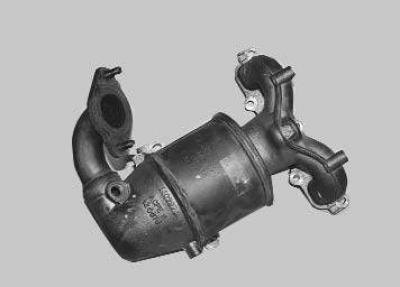

На катколлекторе установлены два датчика концентрации кислорода: диагностический и основной (управляющий).
Между головкой блока цилиндров и фланцем выпускного коллектора установлена уплотнительная металлоармированная прокладка, общая с впускной трубой.
Приемная труба дополнительного глушителя соединена через металлоармированную прокладку с катколлектором.
Для уменьшения передачи вибрации от силового агрегата на систему выпуска и кузов в приемную трубу дополнительного глушителя вмонтирован виброкомпенсирующий гофрированный сильфон в металлической оплетке.
Катколлектор закреплен гайками на шпильках головки блока цилиндров и дополнительно зафиксирован кронштейном на двигателе.
Элементы системы выпуска подвешены к кузову на трех одинаковых по форме, но разных по жесткости резиновых подушках…
…и одной оригинальной подушке заднего крепления основного глушителя.
Для защиты двигателя и основания кузова от нагрева элементами системы выпуска отработавших газов перед катколлектором над дополнительным и основным глушителями установлены стальные термоэкраны. Кроме этого в моторном отсеке установлен дополнительный теплоизоляционный щиток, защищающий от перегрева механизм рулевого управления.
Система выпуска отработавших газов не требует специального обслуживания. Достаточно периодически проверять надежность затяжки резьбовых соединений и целость подушек подвески. В случае повреждения элементов системы, сквозной коррозии или прогара их заменяют.
Примечание. Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.
Внимание! Перед ремонтом дайте системе выпуска остыть, так как во время работы двигателя она нагревается до высокой температуры.
Предупреждение! Отработавшие газы ядовиты, отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно откройте ворота!
Примечание. При невозможности заменить дефектный узел новым можно временно восстановить его работоспособность, наложив металлическую заплатку на поврежденное место и закрепив ее хомутами или проволокой. Под заплатку рекомендуется подложить лист асбеста.
Примечание. Кроме того, в магазинах автозапчастей бывают в продаже специальные комплекты для восстановления узлов системы выпуска отработавших газов, с помощью которых можно временно устранить повреждения системы, чтобы доехать до автосервиса или гаража.
