Примечание. Измерить толщину полностью изношенной накладки тормозной колодки с достаточной степенью точности затруднительно. Поэтому измерьте общую толщину колодки и из полученного значения вычтите толщину основания колодки (2,0 мм).
Заменяйте колодки в следующих случаях:
- толщина фрикционных накладок меньше допустимого значения;
- поверхность накладок замаслена;
- фрикционная накладка непрочно соединена с основанием;
- накладки имеют глубокие борозды и сколы.
Внимание! Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.
Внимание! Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.
Вам потребуются: ключ для гаек колес, пассатижи с тонкими губками, отвертка с плоским лезвием, раздвижные пассатижи с фиксацией.
1. Включите I передачу и установите упоры под передние колеса.
2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
3. Установите автомобиль на опору и снимите колесо с соответствующей стороны.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.
5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

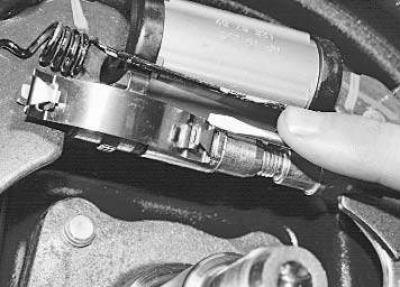

6. Снимите заднее крепление пружинного упора регулятора зазоров тормозных колодок, подцепив его отверткой.

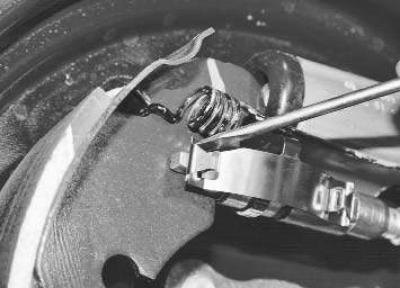

7. Аналогично снимите переднее крепление пружинного упора…

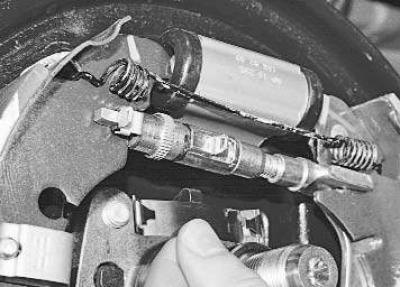

8. …и снимите пружинный упор с распорной планки.

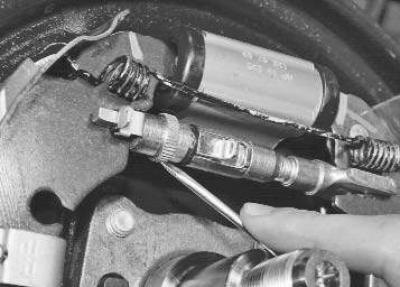

9. Заверните зубчатую гайку регулятора зазора до упора, вращая ее по часовой стрелке.

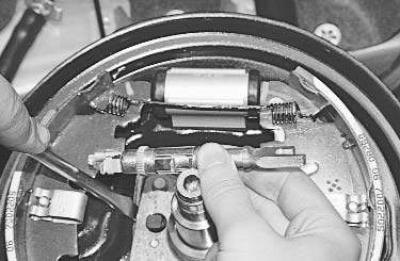

10. Немного отведите назад переднюю колодку и снимите распорную планку в сборе с регулятором зазора.
11. Поддев отверткой, отцепите пассатижами от задней колодки отогнутый конец верхней стяжной пружины, отцепите ее второй конец от передней колодки…

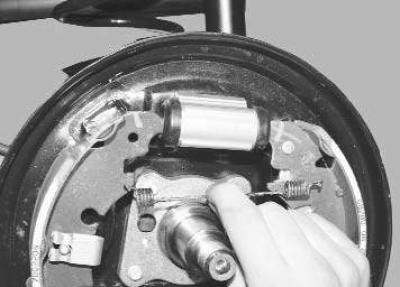

12. …и снимите пружину.

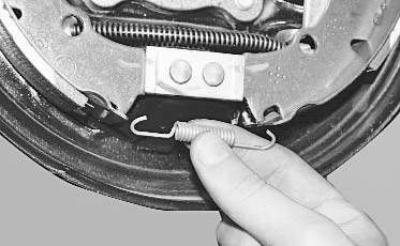

13. Аналогично снимите нижнюю стяжную пружину.
14. Поверните вниз и снимите прижимную скобу передней тормозной колодки, потянув ее на себя.

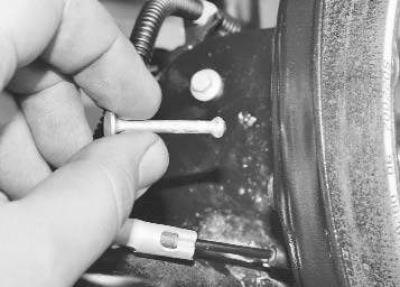

15. Выньте из отверстия в тормозном щите стойку прижимной скобы…

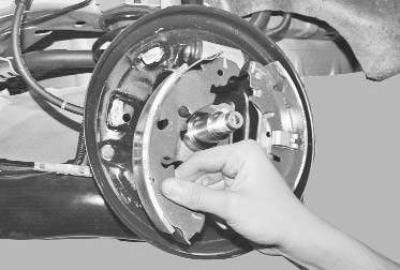

16. …и снимите переднюю тормозную колодку.
17. Снимите прижимную скобу задней тормозной колодки.

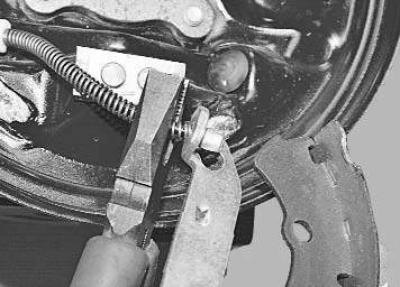

18. Переместите назад наконечник удлинителя заднего троса в пазу разжимного рычага так, чтобы он совпал с прорезью в рычаге…

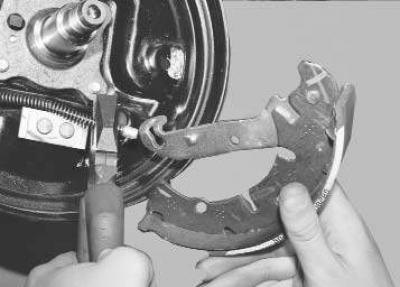

19. …отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.
Внимание! Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), чтобы не допустить выталкивания поршней из цилиндров.
Рис. 9.6. Детали тормозного механизма заднего колеса: 1 – передняя колодка тормозного механизма заднего колеса; 2 – верхняя стяжная пружина; 3 – распорная планка с регулятором зазоров; 4 – задняя колодка тормозного механизма заднего колеса; 5, 11 – стойки прижимных скоб; 6 – разжимной рычаг стояночного тормоза; 7, 10 – прижимные скобы; 8 – нижняя стяжная пружина; 9 – пружинный упор храпового механизма регулятора зазоров
20. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.6). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.
Примечание. При каждой разборке тормозного механизма заменяйте прижимные скобы новыми.
Примечание. Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регуляторов зазоров.
Примечание. Детали регулятора зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма — не перепутайте их!
Примечание. Передняя 1 (см. рис. 9.6) и задняя 4 колодки заднего тормозного механизма разные по конструкции (к задней колодке с помощью заклепочной оси присоединен разжимной рычаг стояночного тормоза, а фрикционная накладка передней колодки имеет меньшую длину, но большую толщину, чем у задней колодки). Помимо этого задние тормозные колодки различаются как левые и правые.

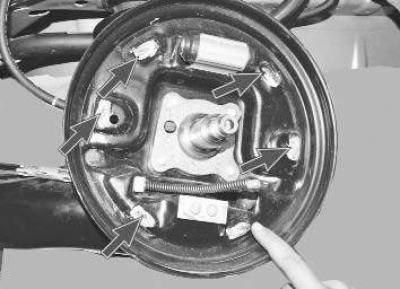

21. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.
22. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.
Внимание! Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.
23. Установите тормозной барабан (см. «Снятие и установка тормозного барабана»).
24. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.
25. Установите на место колесо. Проверьте легкость его вращения.
26. Аналогично замените тормозные колодки тормозного механизма другого колеса.
27. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
