Рис. 11.1. Панель приборов: 1 – комбинация приборов; 2 – ящик для документов; 3 – место установки подушки безопасности переднего пассажира; 4 – вещевой ящик; 5 – накладка центральной консоли панели приборов; 6 – блок аудиосистемы; 7 – накладка панели приборов
Декоративная панель представляет собой формованную пластмассовую деталь, прикрепленную винтами к стальному каркасу. С помощью съемных элементов к декоративной панели прикреплены контрольные приборы, органы управления автомобилем и системой отопления (кондиционирования) и вентиляции, накладки, закрывающие узлы, расположенные под панелью приборов, сопла системы отопления и кондиционирования и вещевые ящики.

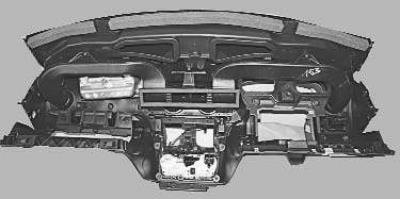

Каркас, в свою очередь, состоит из стальной арматуры и обтянут полимерной пленкой. Каркас, прикрепленный болтами, винтами и гайками к передним стойкам и основанию кузова, входит в силовую структуру кузова. К каркасу панели приборов прикреплены воздуховоды системы отопления (кондиционирования) и вентиляции.
Предупреждение! В панели приборов может быть установлена подушка безопасности переднего пассажира. Неквалифицированное снятие панели приборов или ремонт отдельных ее узлов может вызвать неожиданное срабатывание подушки, что, в свою очередь, может привести к травмам.
