Внутреннее освещение. 7-ми местный вариант кузова [
Fiat Doblo 1
]
Главная
Фиат
Добло
2005-2010, дизель
Электрооборудование
Электрические схемы
0

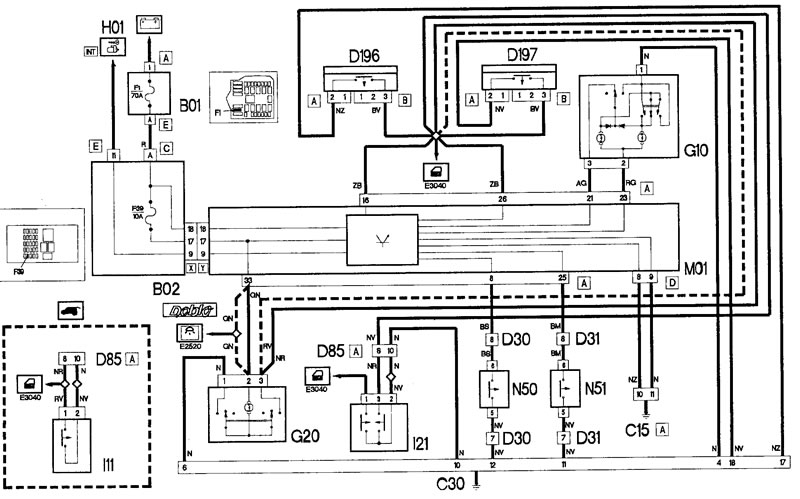

Внутреннее освещение. 7-ми местный вариант кузова

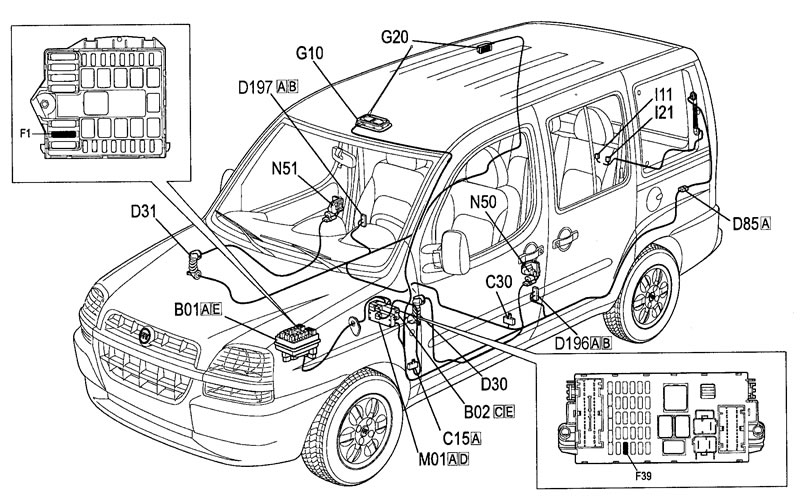

Расположение элементов приведенной схемы на автомобиле
◀ Предыдущая
Фиат Добло 223: Электрические схемы
Следующая ▶
Внутреннее освещение. Кузов Cargo Trim Level с распашной боковой дверью
Внутренне освещение. Кузов Cargo Trim Level со сдвижной боковой дверью
Внутренне освещение. Кузов Doblo Trim Level с распашной боковой дверью
Внутренне освещение. Длиннобазовый вариант кузова с распашной боковой дверью
Внутренне освещение. Длиннобазовый вариант кузова со сдвижной боковой дверью
Наружное освещение. Задний противотуманный фонарь
Наружное освещение. Передние противотуманные фонари
Наружное освещение. Лампы заднего хода
Наружное освещение. Стоп-сигналы
Наружное освещение. Указатели поворота и аварийной остановки
Внутреннее освещение. Подсветка багажного отсека
Внутреннее освещение. Подсветка комбинации приборов
Звуковой сигнал (клаксон)
Стеклоочиститель и стеклоомыватель ветрового стекла
Стеклоочиститель и стеклоомыватель стекла задней двери
Обогрев стекол задних дверей и наружных зеркал заднего вида
Наружные зеркала заднего вида с электрическими регулировками и подогревом
Центральный замок
Электрические стеклоподъемники передних дверей (кузов Cargo Trim Level)
Электрические стеклоподъемники передних дверей (кузов Doblo Trim Level)
