Наружное освещение. Задний противотуманный фонарь (Fiat Doblo 1)

  • Главная
  • Фиат
  • Добло
  • Type 223 (2005-2010)
  • Электрооборудование
  • Электрические схемы
  • Наружное освещение. Задний противот…
0
Оглавление: Наружное освещение. Задний…↓ Расположение элементов приведенной…↓

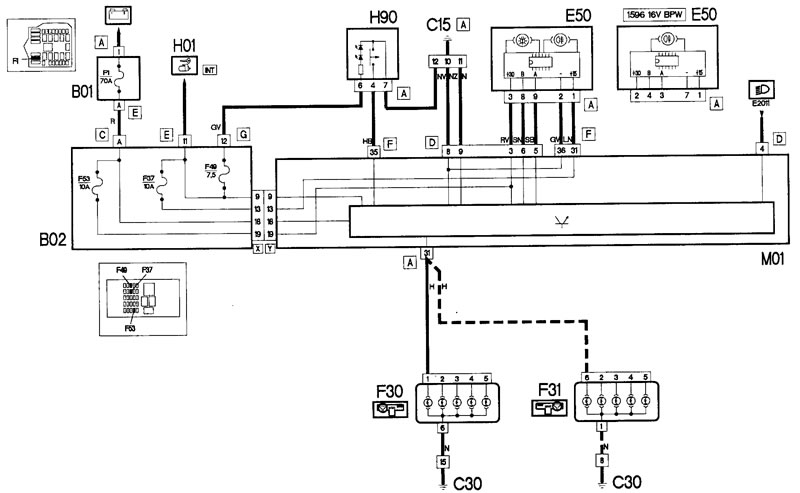

Наружное освещение. Задний противотуманный фонарь



Наружное освещение. Задний противотуманный фонарь

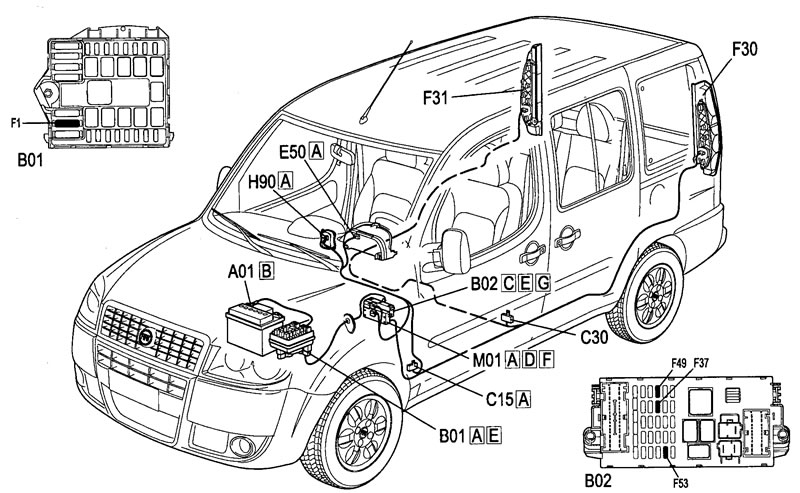

Расположение элементов приведенной схемы на автомобиле



Расположение элементов приведенной схемы на…


Информация размещена на интернет-сайте (autoinstruction.ru)
Статья проверена экспертом: Евгений Мамаев
