С механическим приводом регулятора положения

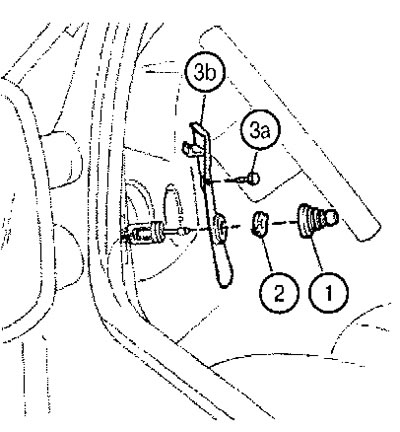

1. Джойстик с двумя степенями свободы; 2. Шайба; За. Винт; Зb. Накладка

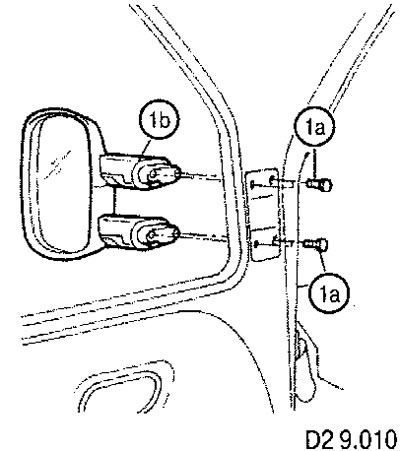

Зеркало (1b) крепится к двери при помощи четырех винтов (1а) (см. рис. D2 9.010).
С электрическим приводом регулятора положения

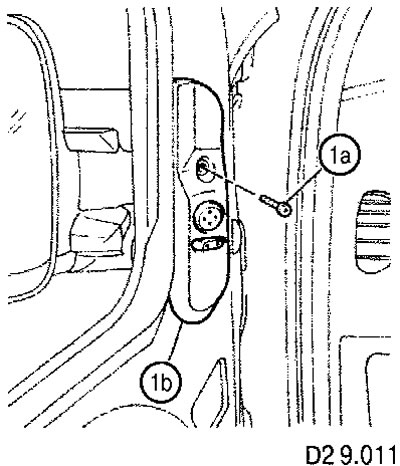

Пульт электромеханического управления зеркалом (1b) крепится при помощи винта (1а).

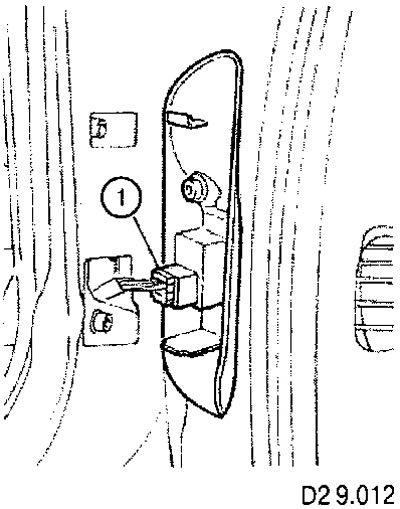

Подача питания к электромеханическому устройству производится через разъем (1).

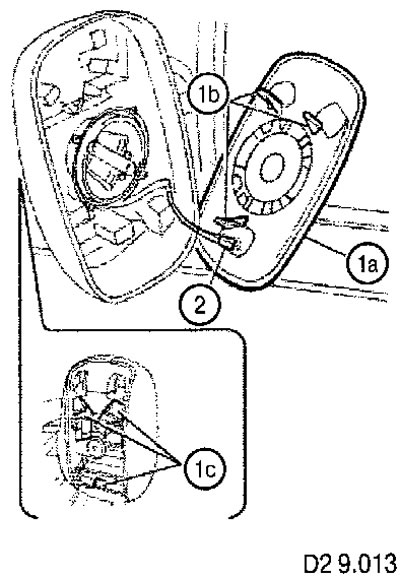

Зеркало (1а) крепится к регулирующему механизму при помощи трех защелок (1b). Электрический разъем (2) подводит питание к электрическому подогревателю зеркала.

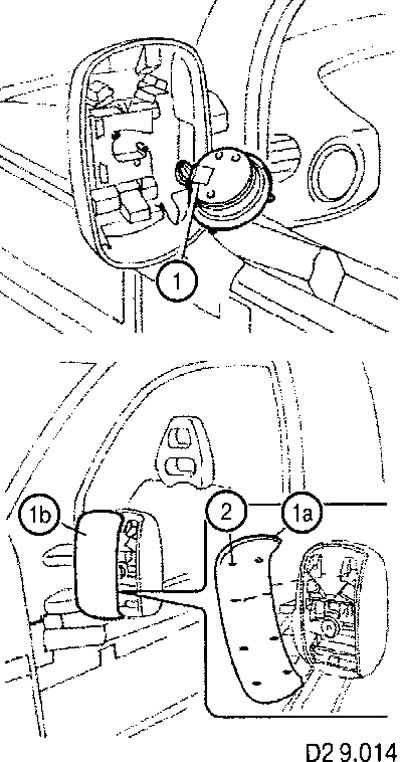

Подача литания к электромеханическому устройству производится через разъем (1).
Доступ к электромеханическому устройству осуществляется через крышку (1b), которая удерживается на мессе при помощи фиксаторов (2) и профилированного края (1а).
