Наконечник рулевой тяги

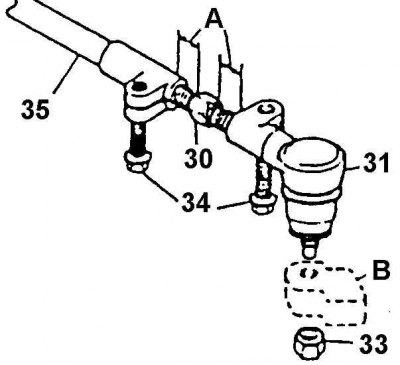

А. Одинаковые расстояния; В. Поворотный рычаг стойки подвески; 30. Регулировочный винт; 31. Наконечник рулевой тяги (левый); 33. Гайка; 34. Стяжной болт; 35. Рулевая тяга (левая)
Снять или отсоединить
1. Отвернуть гайку шарового пальца.
2. Ослабить затяжку болтов 34.
3. С помощью съемника КМ-507В отсоединить наконечник 31 или 41 с шаровым пальцем от соответствующего поворотного рычага стойки передней подвески.
4. Снять наконечник 31 или 41 с регулировочного винта 30.
Установить или присоединить
1. Навернуть наконечник 31 или 41 на регулировочный винт 30.
2. Присоединить шаровой палец наконечника к поворотному рычагу.
3. Навернуть гайку 33 на шаровой палец. Затянуть гайку шарового пальца рулевой тяги моментом 60–75 Нм.
Отрегулировать
1. Отрегулировать схождение передних колес, вращением регулировочного винта 30.
2. Затянуть болт клеммового соединения рулевой тяги моментом 22 Нм.
