Снятие
Снимите рулевое колесо.
Снимите переключатель сигнала поворота и переключатель стеклоочистителя.
Снимите корпус переключателя сигнала поворота и переключателя стеклоочистителя.
Снимите выключатель зажигания.
Снимите рулевую колонку в следующем порядке:

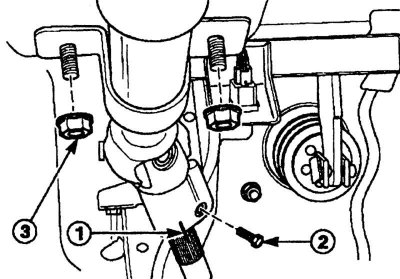

Рис. 6.58. Место нанесения меток (1) совмещения на промежуточном валу и валу рулевой колонки и расположение стяжного болта (2) крепления промежуточного вала и нижних гаек (3) крепления рулевой колонки
- нанесите метки 1 (рис. 6.58) совмещения на промежуточный вал и вал рулевой колонки;
- выверните верхний стяжной болт 2 крепления промежуточного вала;
- отверните нижние гайки 3 крепления рулевой колонки;

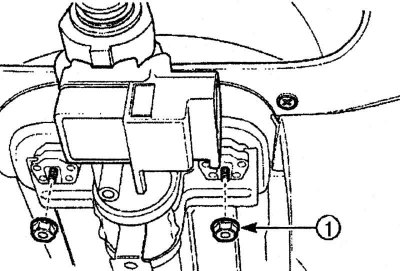

Рис. 6.59. Расположение верхних гаек (1) крепления рулевой колонки
- отверните верхние гайки 1 (рис. 6.59) крепления рулевой колонки;
- отклоните вниз и снимите рулевую колонку.
Разборка
Внимание! Нельзя ударять по рулевой колонке. Пластмассовая муфта, установленная для обеспечения безопасности водителя, может быть сломана.
Снимите вал рулевой колонки с рулевой колонки в следующем порядке:

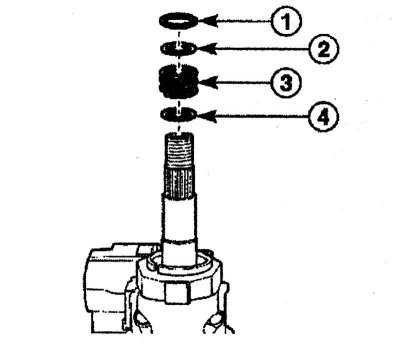

Рис. 6.60. Снятие с вала рулевой колонки стопорного кольца (1), шайбы (2), пружины (3) и шайбы (4)
- снимите стопорное кольцо 1 (рис. 6.60);
- снимите шайбу 2;
- снимите пружину 3;
- снимите шайбу 4;

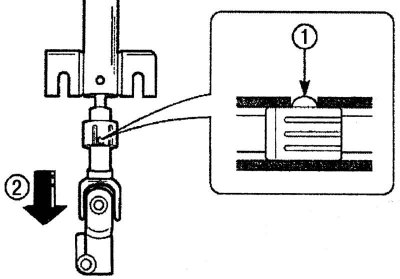

Рис. 6.61. Расположение фиксатора (1) и направления (2) снятия вала рулевой колонки
- нажмите фиксатор 1 (рис. 6.61);
- сильно нажмите вниз 2 на вал рулевой колонки и извлеките его.
Сборка
Примечание. Примечание Расположите центровочную втулку на нижней части вала рулевой колонки для облегчения установки втулки в кожух рулевой колонки.
Установите вал рулевой колонки в рулевую колонку в следующем порядке:

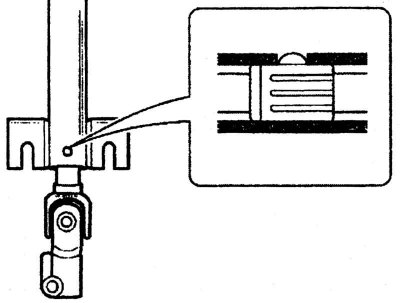

Рис. 6.62. Установка фиксатора блокировки центровочной втулки в паз рулевой колонки
- установите фиксатор блокировки центровочной втулки в паз рулевой колонки (рис. 6.62);
- установите шайбу 4 (см. рис. 6.60);
- установите пружину 3;
- установите шайбу 2;
- установите стопорное кольцо 1.
Установите рулевую колонку на автомобиль.
Установка
Установите рулевую колонку, при этом совместите метки 1 (см. рис. 6.58) на промежуточном валу и валу рулевой колонки.

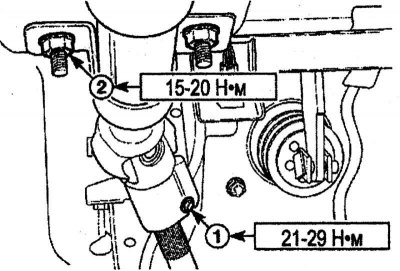

Рис. 6.63. Расположение и моменты затяжки болта (1) крепления промежуточного вала и нижних гаек (2) крепления рулевой колонки
Вверните верхний стяжной болт 1 (рис. 6.63) крепления промежуточного вала и затяните его моментом 21—29 Н·м.
Вверните нижние гайки 2 крепления рулевой колонки и затяните их моментом 15—20 Н·м.
Вверните верхние гайки крепления рулевой колонки и затяните их моментом 15—20 Н·м.
Установите включатель зажигания.
Установите корпус переключателей сигнала поворота и стеклоочистителя.
Установите переключатели сигнала поворота и стеклоочистителя.
Установите рулевое колесо.
Подсоедините провод «массы» к аккумуляторной батарее.
