Внимание! Для обеспечения надлежащей функции энергопоглощения используйте только соответствующие винты, болты и гайки, затягиваемые установленной величиной момента затяжки.
Энергопоглощающая рулевая колонка спроектирована для уменьшения травмирования водителя при ударе тела водителя о рулевое колесо.
Выключатель зажигания и замок блокировки расположены на колонке, блокируя работу зажигания и рулевое управление и препятствуя краже автомобиля.
Переключатели рулевой колонки включают сигналы поворота, дальний и ближний свет фар, стеклоочистители и стеклоомыватели.
Примечание. Примечание Нанесите тонкий слой литиевой смазки на все трущиеся поверхности при разборке и сборке для обеспечения надлежащей работы.
Рулевую колонку можно легко разобрать и собрать.
Оригинал можно просмотреть на сайте: Autoinstruction

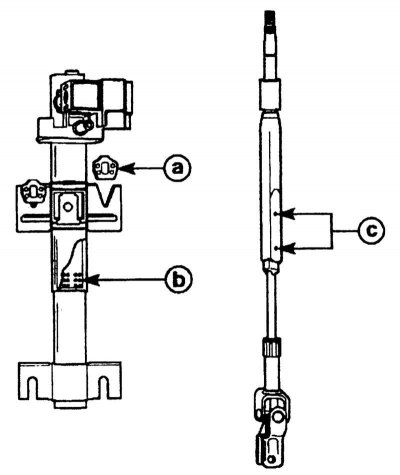

Рис. 6.49. Травмобезопасный механизм рулевой колонки: а - верхний кронштейн рулевой колонки; b - рулевая колонка; с - вал рулевой колонки
Травмобезопасный механизм рулевой колонки показан на рис. 6.49.
Рис. 6.50. Рулевое колесо и рулевая колонка: 1 - кнопка выключателя звукового сигнала; 2 - гайка крепления рулевого колеса; 3 - блокирующая пластина; 4 - рулевое колесо; 5 - верхний кожух рулевой колонки; 6 - нижний кожух рулевой колонки; 7 - переключатель сигнала поворота; 8 - переключатель стеклоочистителя; 9 - рулевая колонка в сборе; 10 - стопорное кольцо; 11 - шайба; 12 - пружина; 13 - корпус переключателей; 14 - болт; 15 - опорный болт; 16 - корпус рулевой колонки; 17 - кожух рулевой колонки; 18 - стопорный винт; 19 - выключатель зажигания; 20 - корпус замка в сборе; 21 - вал рулевой колонки; 22 - стяжной болт; 23 - промежуточный вал; 24 - верхняя гайка крепления рулевой колонки; 25 - нижний болт крепления рулевой колонки
Рулевое колесо и рулевая колонка показаны на рис. 6.50.
Технические данные рулевого колеса приведены в табл. 6.8.
Таблица 6.8 Технические данные рулевого колеса
| Наименование | Значение |
| С подушкой безопасности, диаметр, мм | 380 |
| Без подушки безопасности, диаметр, мм | 370 |
| Люфт (двигатель выключен), мм | 0+20 |
Моменты затяжки рулевого колеса приведены в табл. 6.9.
Таблица 6.9 Моменты затяжки рулевого колеса, Н·м
| Гайка крепления рулевого колеса | 23-33 |
| Верхняя гайка крепления рулевой колонки | 15-20 |
| Нижняя гайка крепления рулевой колонки | 15-20 |
| Верхний стяжной болт крепления промежуточного вала | 21-29 |
| Нижний стяжной болт крепления промежуточного вала | 21-29 |
