Снятие
Снимите задний тормозной барабан, колодки и опорный тормозной диск.
Снимите поперечную балку.
Отсоедините заднюю ось и продольный рычаг в следующем порядке:

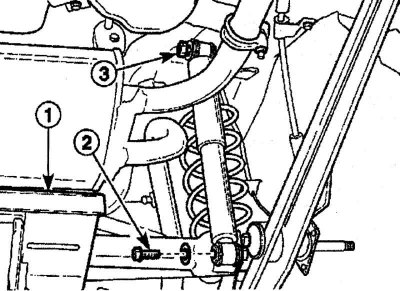

Рис. 5.51. Расположение стойки (1) для поддержки задней оси и гайки (3) и болта (2) крепления амортизатора
- поддержите заднюю ось с помощью стоек 1 (рис. 5.51);
- ослабьте гайку 3 крепления амортизатора к кронштейну кузова;
- выверните болт 2 крепления амортизатора к задней оси;

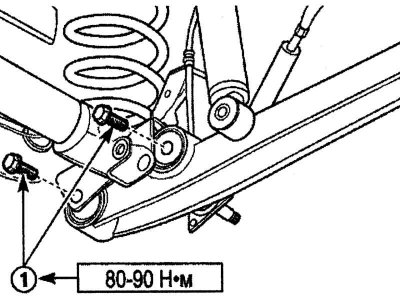

Рис. 5.52. Расположение болта (1) крепления продольного рычага к задней оси
- выверните болт 1 (рис. 5.52) крепления продольного рычага к задней оси.
Предупреждение! При отсоединении задней оси и продольного рычага усилие сжатия пружины может привести к соскальзыванию стоек с задней оси и травмировать персонал. Выполните эту работу с помощником.

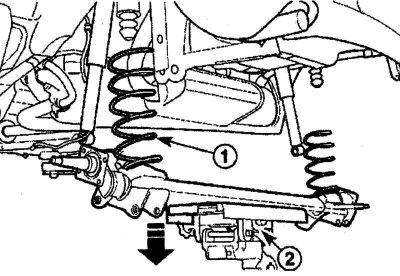

Рис. 5.53. Расположение пружин (1) и направление опускания домкрата (2) при снятии задней оси с автомобиля
Медленно опуская стойки, снимите пружины 1 (рис. 5.53).
Опустите домкрат 2 и снимите заднюю ось с автомобиля.

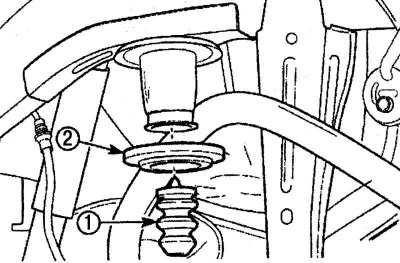

Рис. 5.54. Снятие буфера (1) и верхнего седла (2) задней пружины
Снимите буфер 1 (рис. 5.54) и верхнее седло 2 задней пружины.
Установка
Установку задней оси проводите в последовательности, обратной снятию.

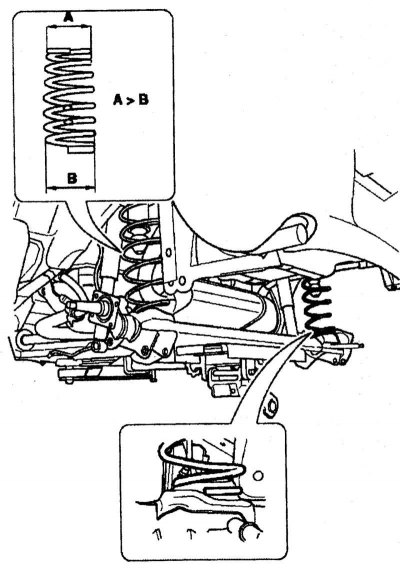

Рис. 5.55. При установке пружин концы пружин с большим диаметром должны быть направлены к верхней части и концы пружины должны правильно располагаться в выемках гнезд пружины
Проверьте правильность установки пружины (рис. 5.55). Конец пружины с большим диаметром должен быть направлен к верхней части стойки. Концы пружины расположите в выемках гнезд пружины.
Установите буфер и верхнее седло задней пружины.
Установите продольный рычаг и амортизатор на заднюю ось. Затяните болт крепления продольного рычага к задней оси моментом 80—90 Н·м.
Вверните болт крепления амортизатора к задней оси и затяните его моментом 45—70 Н·м.
Установите поперечную балку.
Установите тормозной барабан, колодки и суппорт.
