Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините центральный и высоковольтные провода с крышки распределителя зажигания.
3. Отсоедините разъемы от катушки зажигания и EST.
4. Выверните обе гайки крепления кронштейна кулачка распределителя зажигания.

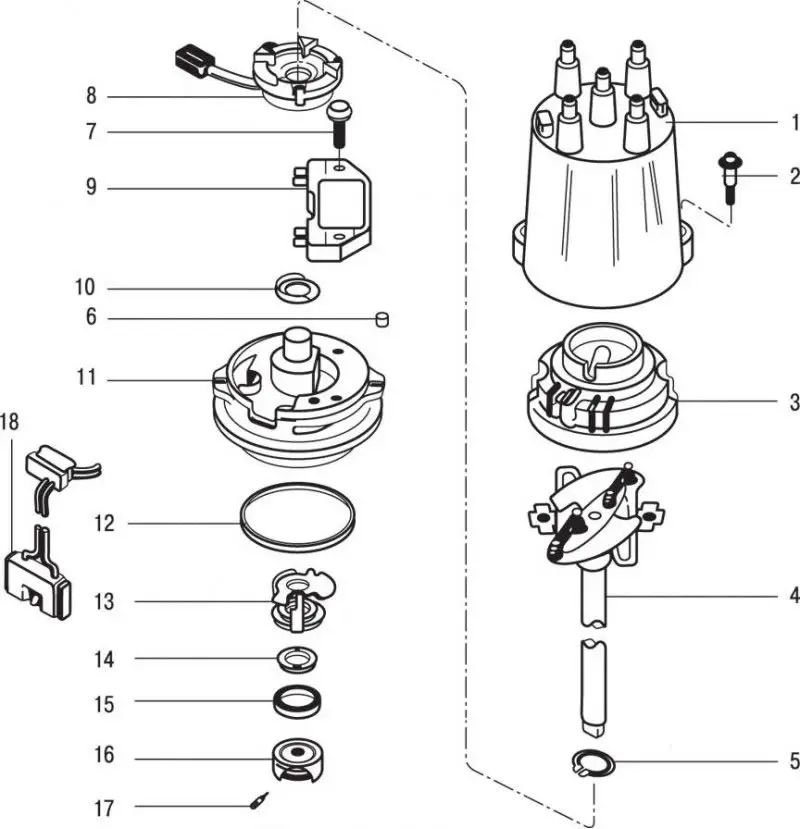

Рис. 6.15. Распределитель зажигания: 1 – крышка распределителя зажигания; 2 – винт; 3 – ротор распределителя зажигания; 4 – вал; 5 – стопор; 6 – пробка; 7 – винт; 8 – полюсный наконечник и пластина; 9 – блок распределителя зажигания; 10 – уплотнение корпуса; 11 – корпус распределителя зажигания; 12 – кольцо круглого сечения; 13 – пружина; 14 – шайба; 15 – пружина муфты; 16 – муфта; 17 – шпилька; 18 – разъем
5. Снимите распределитель зажигания (рис. 6.15). Промаркируйте шлицевой привод и кулачковый вал для правильной повторной сборки.
Установка
1. Установите распределитель зажигания. Шлицевой привод выставьте в соответствии с ранее нанесенными метками.
2. Вверните гайки крепления кронштейна кулачка распределителя зажигания.
3. Подсоедините разъемы к катушке зажигания и EST.
4. Подсоедините центральный и высоковольтные провода к крышке распределителя зажигания.
5. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
