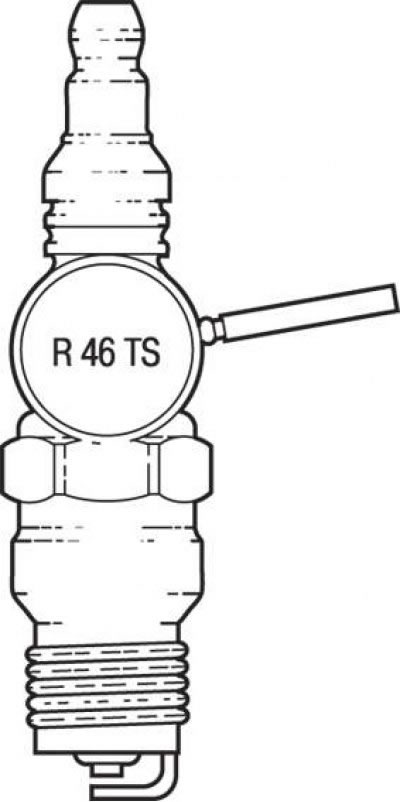

Рис. 6.14. Пример маркировки свечи зажигания: R – резистивный тип; 4 – размер резьбы 14 мм; 6 – тепловой режим; Т – коническая юбка изолятора; S – удлиненный наконечник электрода
На всех двигателях, за исключением двигателей с алюминиевой головкой цилиндров, установлены свечи резистивного типа с конической юбкой изолятора. При установке таких свечей не требуется применение прокладок. Система маркировки свечей зажигания представлена на рис. 6.14.
Первая и последние буквы обозначают конкретный тип свечи. Цифры указывают размер резьбы и тепловой режим.
Первая цифра обозначает размер резьбы:
- 4 - 14 мм; 2 - конусная часть 1/2 дюйма;
- 8 –18 мм; 5 - конусная часть 1/2 дюйма;
- 10 –10 мм; 6 - конусная часть 3/4 дюйма;
- 12 - 12 мм; 7 - конусная часть 7/8 дюйма.
Вторая цифра означает тепловой режим:
0–1–2–3–4–5–6–7–8–9
ХОЛОДНАЯ — ГОРЯЧАЯ.
При обычных условиях эксплуатации двигатель может работать в режиме холостого хода, медленной скорости и высокой скорости движения. Эпизодическое или периодическое движение с высокой скоростью необходимо для улучшения работы свечей зажигания. При этом выделяется большее количество тепла, благодаря чему выгорают углеродистые и прочие отложения, образующиеся при частой работе двигателя на холостом ходу или при движении с частыми остановками. Свечи зажигания защищены изолирующим наконечником, изготовленным из специального теплостойкого материала, закрывающего клемму свечи и частично изолятор. Такие наконечники предотвращают проскакивание искры по свече, вызывающей перебои в работе двигателя. Не следует смешивать коронный разряд с проскакиванием искры или коротким замыканием в изоляторе.
Текст предоставлен порталом: www.autoinstruction.ru
Коронный разряд сопровождается постоянным голубым свечением вокруг изолятора. Коронный разряд является признаком наличия поля высокого напряжения и не оказывает воздействия на поведение системы зажигания. Обычно коронный разряд можно увидеть только в темноте. Такой разряд приводит к отталкиванию частиц грязи, благодаря чему на части изолятора, находящейся непосредственно над корпусом, остается светлое кольцо. Это кольцо иногда ошибочно принимают за доказательство прорыва газов между корпусом свечи и изолятором.
