Предупреждение! См. меры предосторожности, приведенные в предыдущем разделе.
Общая информация
Датчики подушки безопасности встроены в электронный блок управления (ECU) системы, который вмонтированный в рулевое колесо автомобиля. Контрольная лампа встроена в сборку подушки безопасности.
В случае возникновения любых сомнений в исправности функционирования системы, немедленно обращайтесь за консультацией к специалистам автосервиса. Ни в коем случае не предпринимайте самостоятельных попыток проведения диагностики состояния системы, либо обслуживания ее компонентов, помимо описанных ниже процедур снятия и установки модуля подушки безопасности или ее вращающегося барабанного разъема.
Электронный блок управления (ECU) подушки безопасности
Блок встроен в рулевое колесо и в индивидуальном порядке не поставляется. Описание процедур снятия и установки рулевого колеса приведено в Главе "Ходовая часть и рулевое управление".
Модуль подушки безопасности
Снятие
Модуль подушки безопасности вмонтирован в центральную часть рулевого колеса.
1. Произведите деактивацию системы (см. Подушка безопасности - общая информация, меры предосторожности и деактивация системы).
2. Поверните рулевое колесо таким образом, чтобы обеспечить доступ к двум винтам крепления модуля подушки безопасности. Винты расположены с задней стороны сборки рулевого колеса.
Оригинал расположен на ресурсе Autoinstruction.ru

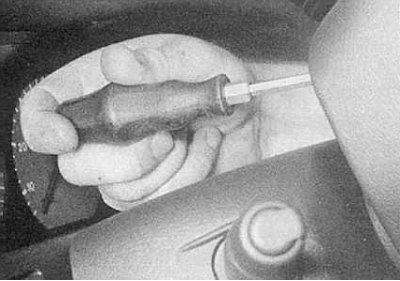

3. Выверните два крепежных винта.
4. Высвободите один из краев модуля подушки безопасности из центральной части рулевого колеса, затем разверните модуль освобожденным краем наружу, полностью не снимая его.

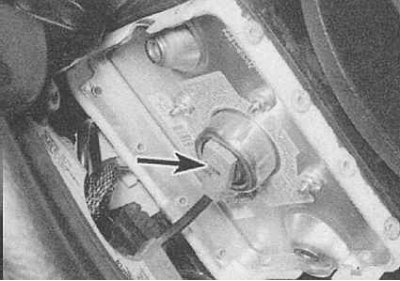

5. Осторожно рассоедините оранжевый контактный разъем электропроводки системы, затем окончательно извлеките модуль из сборки рулевого колеса.
6. Если модуль снимается с автомобиля надолго, примите соответствующие меры предосторожности по его хранению (см. Подушка безопасности - общая информация, меры предосторожности и деактивация системы).
Установка
Установка производится в обратном порядке. Обратите внимание на следующие моменты:
- a) Старайтесь не ронять и не стряхивать устанавливаемый модуль подушки безопасности;
- b) Закончив установку модуля, произведите активацию системы (см. Подушка безопасности - общая информация, меры предосторожности и деактивация системы).
Вращающийся барабанный разъем подушки безопасности
Снятие
1. Снимите модуль подушки безопасности (см. выше).
2. Снимите рулевое колесо (обратитесь к Главе Кузов и отделка салона).
3. Снимите кожухи рулевой колонки (обратитесь к Главе Кузов и отделка салона).
4. Отыщите справа под рулевой колонкой два штекера электропроводки барабанного разъема и рассоедините их.

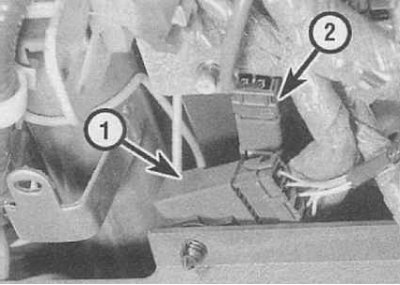

1 — Штекерные разъемы электропроводки магнитолы
2 — Штекерные разъемы подушки безопасности

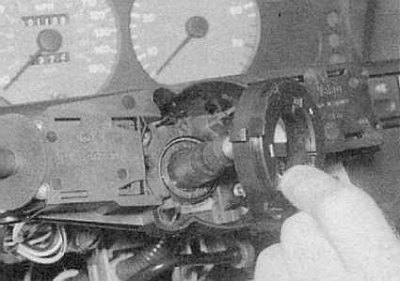

5. При помощи маленькой отвертки отпустите крепежный фиксатор.

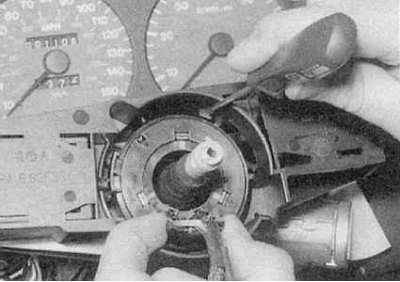

6. Снимите вращающийся барабанный разъем с рулевой колонки.
7. Высвободите электропроводку из кожуха (в случае необходимости снимите сборку подрулевого переключателя).
Установка
Установка производится в обратном порядке.
