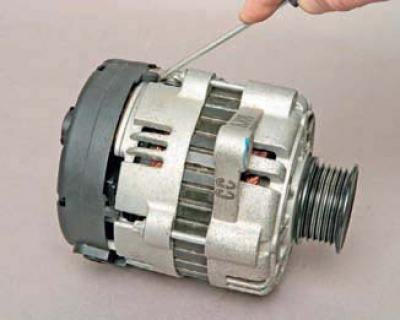

Отверткой отжимаем по очереди четыре защелки…

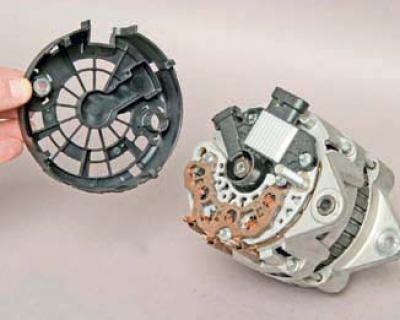

…и снимаем пластмассовый кожух.

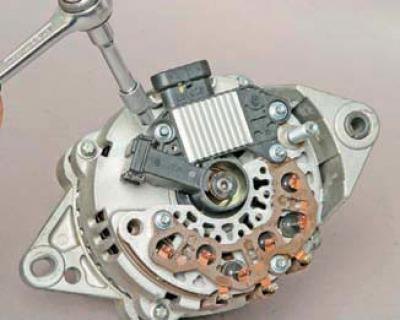

Головкой E4 отворачиваем три винта крепления щеткодержателя и выпрямительного блока.

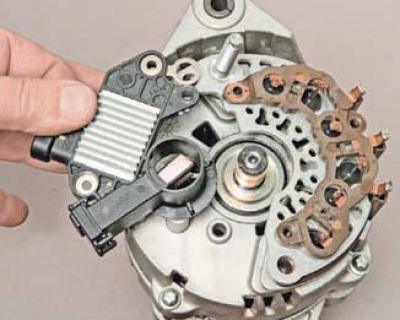

Снимаем щеткодержатель с регулятором напряжения.

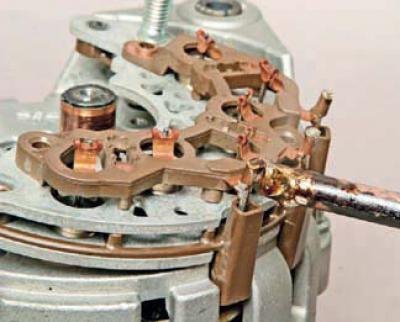

Отпаиваем выводы обмотки статора от выводов выпрямительного блока.

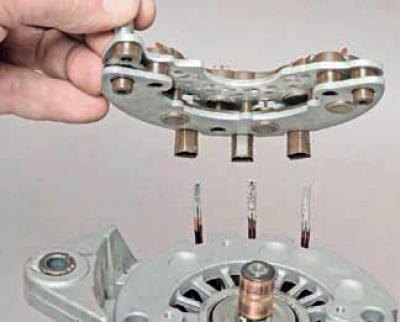

Снимаем выпрямительный блок.
Для проверки обмотки ротора на обрыв и короткое замыкание…

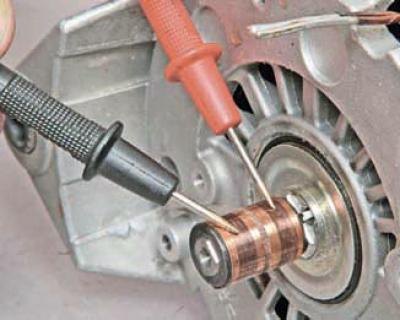

…подсоединяем щупы омметра к контактным кольцам.
Измеряем сопротивление обмотки ротора, которое должно находиться в пределах 1,7–2,3 Ом. Если сопротивление меньше указанного, значит часть витков обмотки ротора замкнуты между собой, если сопротивление очень большое (стремится к бесконечности), значит в обмотках ротора имеется обрыв. В обоих случаях ротор генератора необходимо заменить.
Чтобы проверить, не замыкают ли обмотки ротора на «массу»…

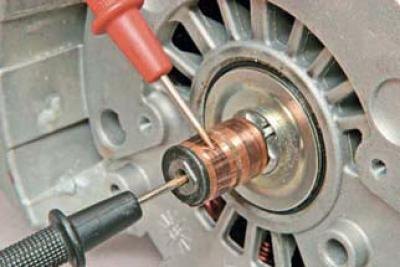

…подсоединяем щупы омметра к валу ротора и поочередно к контактным кольцам.
Измеренное сопротивление должно быть очень большим (стремиться к бесконечности). Если омметр показывает небольшое сопротивление, значит, обмотки ротора замкнуты на «массу». В этом случае ротор генератора необходимо заменить.
Для проверки обмоток статора на обрыв…

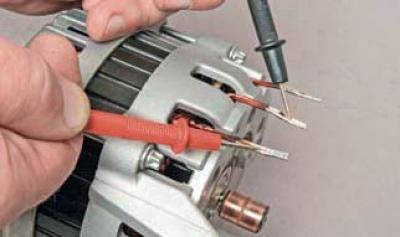

…омметром поочередно измеряем сопротивление между всеми выводами обмоток.
Если измеренное сопротивление стремится к бесконечности, значит, в обмотках статора имеется обрыв и статор генератора необходимо заменить.
Чтобы проверить, не замыкают ли обмотки статора на «массу»…

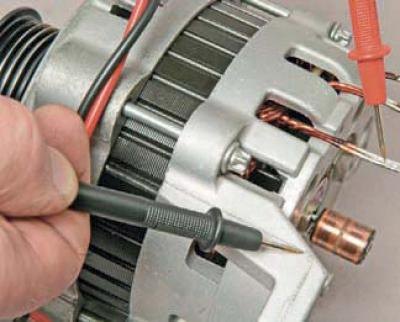

…подсоединяем щупы омметра к корпусу генератора и поочередно к каждому выводу обмоток.
Измеренное сопротивление должно быть очень большим (стремиться к бесконечности). Если омметр показывает небольшое сопротивление, значит, обмотки статора замкнуты на «массу». В этом случае статор генератора необходимо заменить.
Для проверки «положительных» диодов выпрямительного блока…

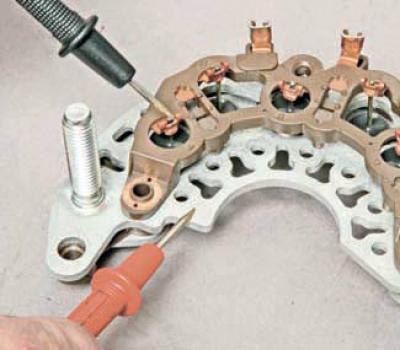

…подсоединяем красный щуп («плюс») омметра к «положительной» пластине блока, а черный («минус») — к выводу «положительного» диода.
Измеряем сопротивление. Затем меняем щупы омметра местами и снова измеряем сопротивление. Если сопротивление в обоих случаях одинаковое значит диод неисправен и выпрямительный блок нужно заменить.
Аналогично проверяем две другие диодные цепи выпрямителя.
Для проверки «отрицательных» диодов выпрямительного блока…

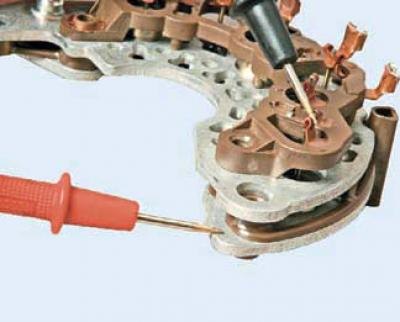

…подсоединяем красный щуп («плюс») омметра к «отрицательной» пластине блока, а черный («минус») — к выводу «отрицательного» диода.
Измеряем сопротивление. Меняем щупы омметра местами и снова измеряем сопротивление. Если показания омметра в обоих случаях одинаковы, значит диод неисправен и выпрямительный блок нужно заменить. Аналогично проверяем две другие диодные цепи выпрямителя.
[Оригинал найдёте на этом ресурсе Autoinstruction.ru]

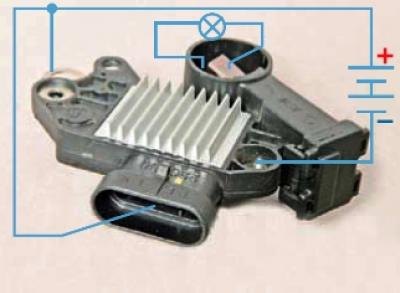

Схема проверки регулятора напряжения.
Для проверки регулятора напряжения подсоединяем контрольную лампу (1–5 Вт, 12 В) между щетками.
Подаем напряжение 12 В от источника постоянного тока: «+» на клемму «L» и одновременно на вывод «В+» регулятора напряжения, «-» — на второй вывод регулятора напряжения. Лампа должна загореться. При подаче напряжения 15–16 В лампа должна погаснуть.
Если лампа горит в обоих случаях, значит, регулятор поврежден; если не горит, в цепи имеется обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить.
Собираем генератор в обратной последовательности.
