Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем нижнюю облицовку панели приборов (см. Снятие нижней облицовки панели приборов).

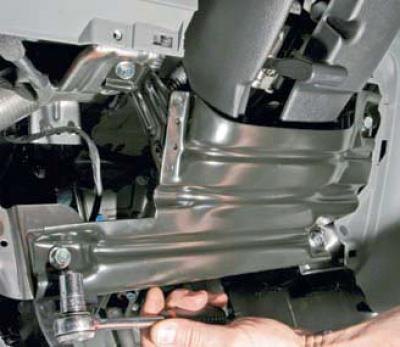

Головкой «на 12» отворачиваем четыре болта крепления защитного кожуха к каркасу

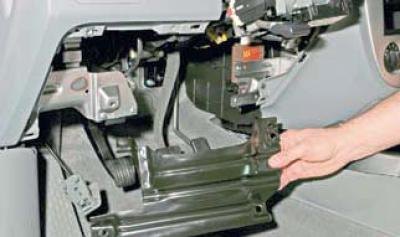

Снимаем защитный кожух.
Снимаем подрулевые переключатели и их соединитель (см. Снятие подрулевых переключателей, барабанного устройства спирального кабеля и соединителя переключателей). Снимаем вещевой ящик (см. Снятие вещевого ящика). Снимаем переднюю часть облицовки туннеля пола (см. Снятие передней части облицовки туннеля пола). Снимаем центральную облицовку панели приборов с блоком управления системой отопления, вентиляции и кондиционирования, а также выключателем аварийной сигнализации (см. Снятие блока управления отоплением, вентиляцией и кондиционированием воздуха). Снимаем головное устройство системы звуковоспроизведения и вещевой ящик под ним (см. Снятие головного устройства системы звуковоспроизведения). Снимаем рулевую колонку (см. Снятие рулевой колонки). Можно рулевую колонку полностью не демонтировать, а только отвернуть болты и гайки крепления ее кронштейна к кузову, и, не отсоединяя промежуточный вал, положить колонку на пол.
Нажав фиксатор, отсоединяем колодку жгута панели приборов от выключателя сигналов торможения.
Также освободив фиксаторы, отсоединяем колодки жгута проводов от

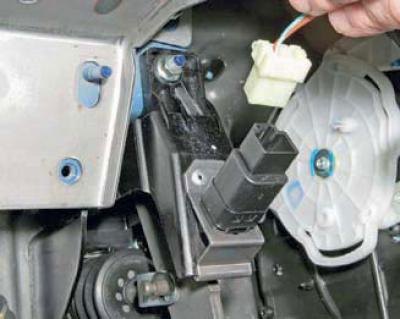

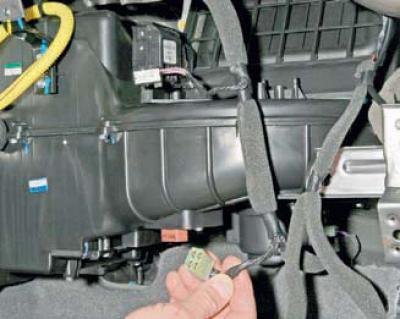

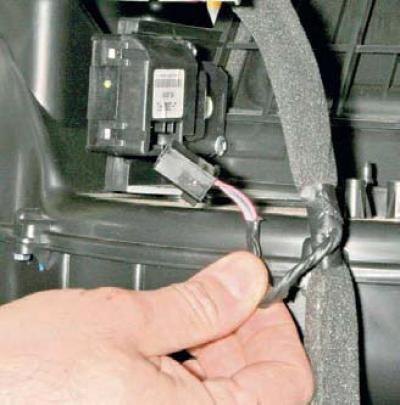

электронного регулятора скорости вращения электродвигателя вентилятора системы отопления и вентиляции

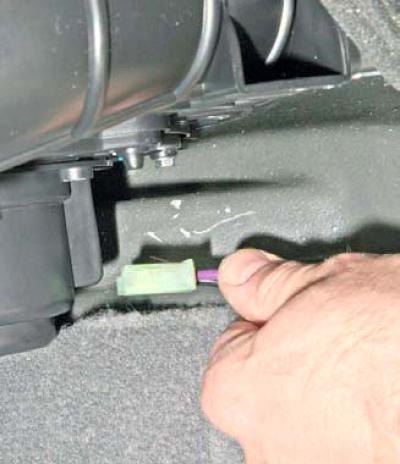

самого электродвигателя
и электропривода заслонки рециркуляции.

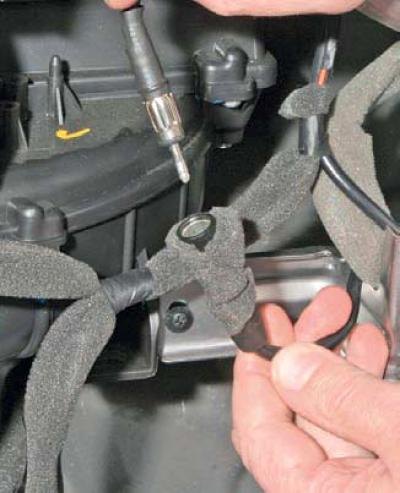

Разъединяем штекер и гнездо кабеля антенны головного устройства системы звуковоспроизведения.

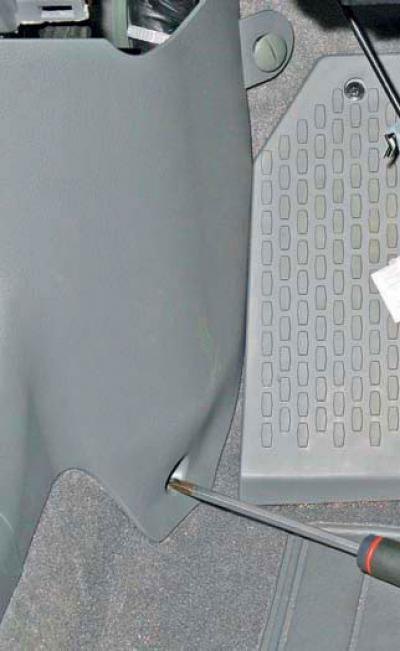

Крестообразной отверткой отворачиваем саморез нижнего крепления накладки левой боковины, а шлицевой отверткой — пластмассовую гайку верхнего крепления.

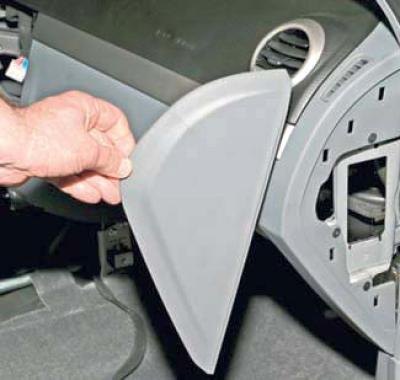

Снимаем накладку левой боковины.

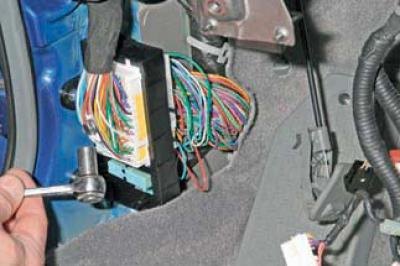

Головкой «на 10» отворачиваем болт крепления разъема жгута проводов панели приборов к переднему жгуту проводов автомобиля.

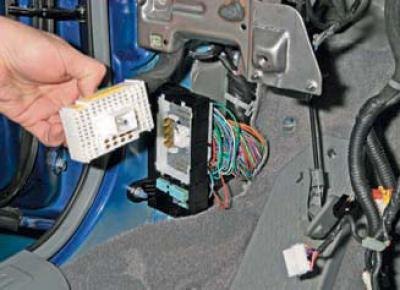

Отсоединяем разъем жгута проводов панели приборов.
Преодолевая сопротивление фиксаторов, снимаем обивку левой передней стойки.
Аналогично снимаем обивку правой передней стойки.

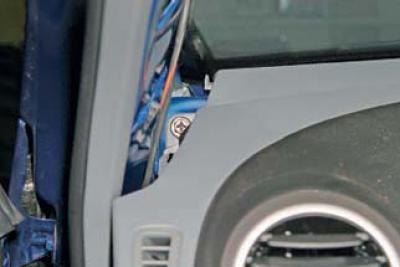

Головкой «на 10» с удлинителем отворачиваем болт верхнего крепления панели приборов слева.
Аналогично отворачиваем болт верхнего крепления панели приборов справа.
Головкой «на 10» отворачиваем два болта нижнего крепления панели приборов слева.
Аналогично отворачиваем два болта нижнего крепления панели приборов справа.

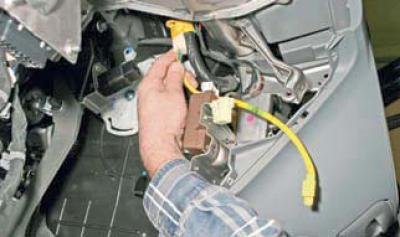

Отсоединяем колодку жгута проводов подушек безопасности от колодки жгута проводов панели приборов.
Освобождаем колодку жгута проводов подушки безопасности переднего пассажира от держателя и

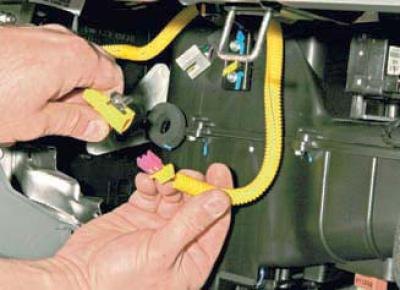

разомкнув фиксатор, разъединяем колодки жгута проводов подушек безопасности и проводов подушки.

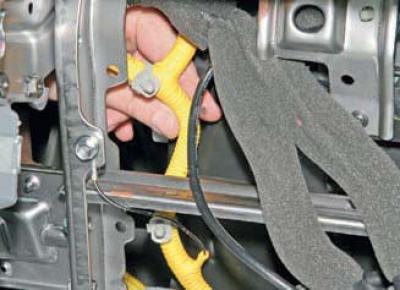

Освобождаем два фиксатора жгута проводов подушек безопасности.
Головкой «на 10» отворачиваем болт крепления клеммы «массового» провода жгута проводов подушек безопасности к каркасу панели приборов.

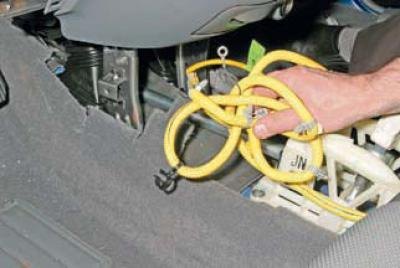

Вынимаем жгут проводов подушек безопасности из полости панели приборов.
Отсоединяем металлический каркас панели приборов от корпуса отопителя.

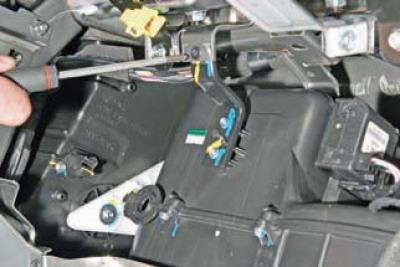

Для этого крестообразной отверткой отворачиваем саморез …

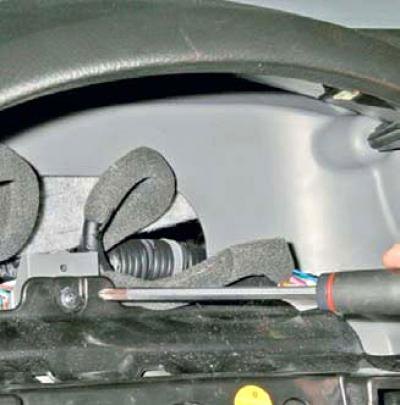

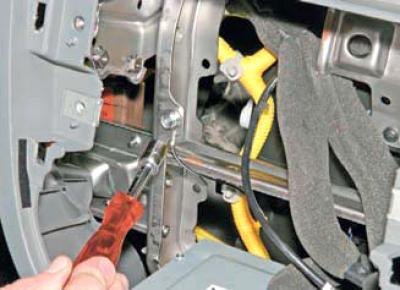

…под подушкой безопасности переднего пассажира

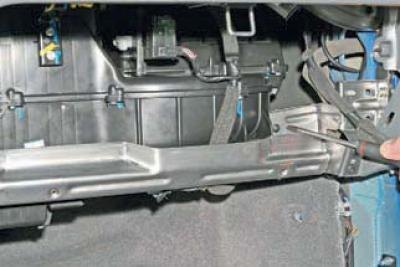

у правого края корпуса отопителя

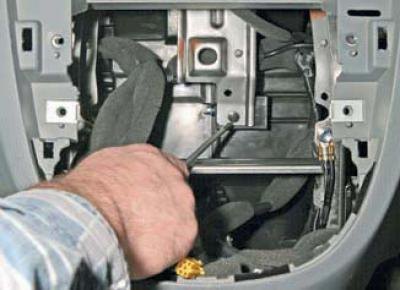

и в полости, где располагалось головное устройство системы звуковоспроизведения.
Далее отсоединяем силовое крепление каркаса панели приборов от кузова.

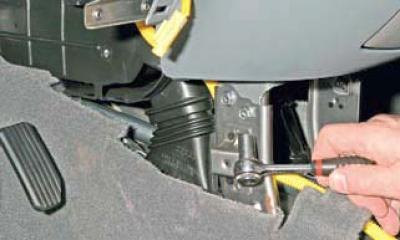

Головкой «на 12» с удлинителем отворачиваем два болта крепления каркаса панели приборов к кузову в районе рулевой колонки.

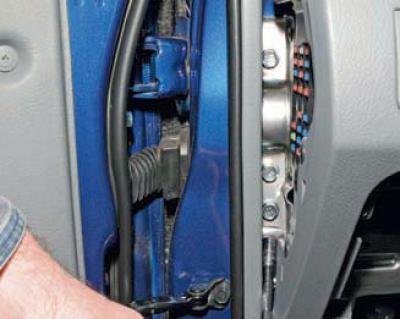

Открываем крышку блока предохранителей в салоне и головкой «на 13» с удлинителем отворачиваем три болта крепления каркаса панели приборов к кузову.
Открываем крышку панели приборов справа… …и отворачиваем три болта правого крепления каркаса панели приборов.

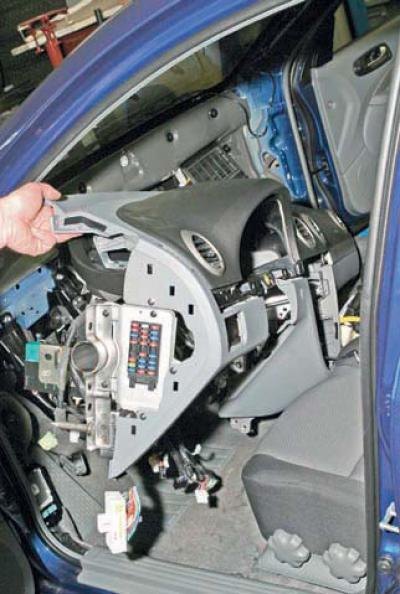

Вынимаем панель приборов вместе с каркасом через дверной проём.
Можно разъединить пластмассовую облицовку и металлический каркас панели приборов отвернув
по три самореза бокового крепления с каждой стороны…
…один саморез в углублении комбинации приборов…
…двенадцать саморезов 1 и два болта 2
и один саморез, установленный с обратной стороны панели приборов.

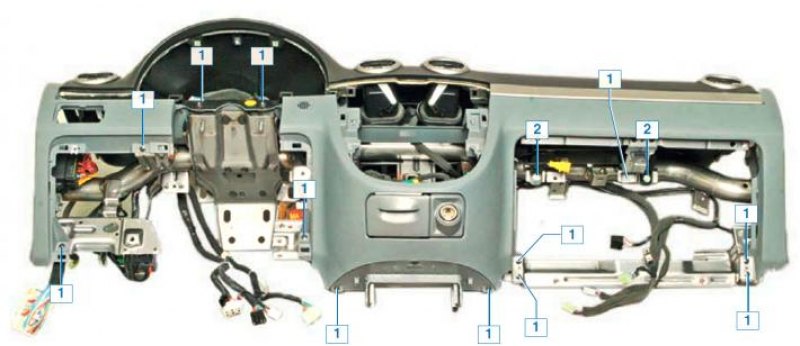

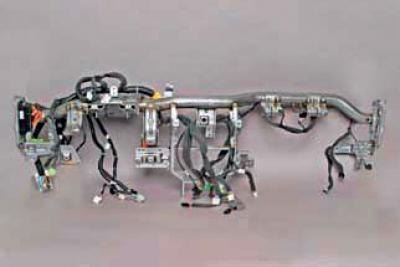

Каркас панели приборов со жгутом проводов

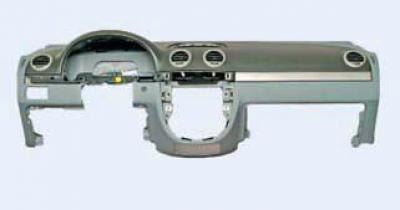

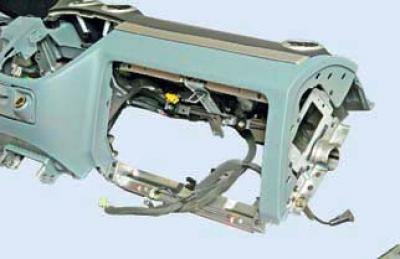

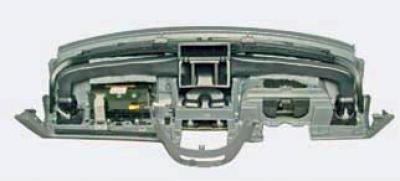

Пластмассовая облицовка панели приборов
Устанавливаем панель приборов в обратной последовательности.

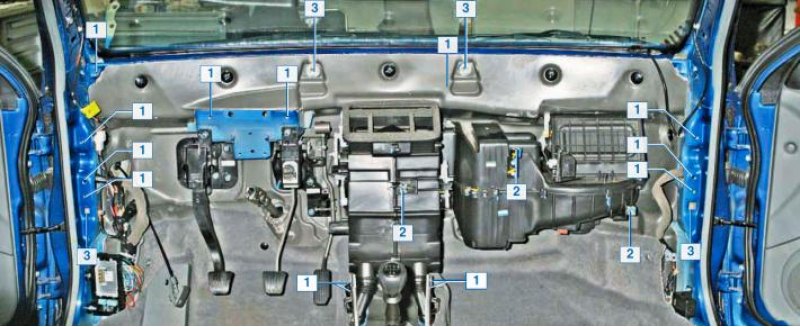

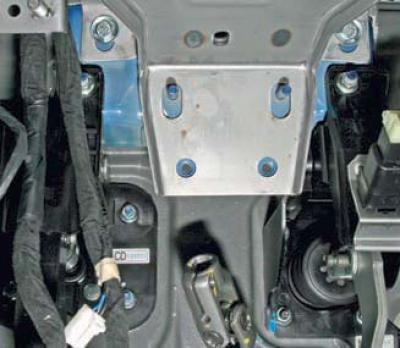

Точки крепления каркаса панели приборов (панель приборов демонтирована): 1 — под болты; 2 — под саморезы; 3 — под направляющие штыри
