Вам потребуются: ключ «на 15», универсальный съемник, оправка для запрессовки подшипников, отвертки с плоским лезвием, бородок, молоток.

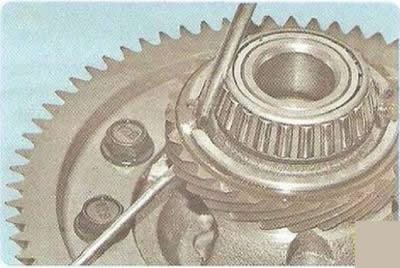

1. При сильном износе зубьев шестерни привода спидометра замените шестерню. Для этого разведите отверткой концы стопорного кольца и одновременно второй отверткой сдвиньте по цапфе коробки дифференциала шестерню вместе с кольцом.

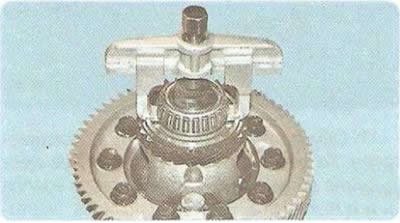

2. Для замены изношенного или поврежденного подшипника спрессуйте его с цапфы коробки дифференциала.
Внимание: Подшипник, спрессованный показанным способом, для повторной установки не пригоден, так как повреждается его сепаратор. Поэтому без необходимости не демонтируйте подшипники дифференциала.
При замене подшипников дифференциала обязательно замените их наружные кольца, установленные в регулировочную гайку и крышку подшипника (см. «Разборка и сборка коробки передач, дефектовка ее деталей»).

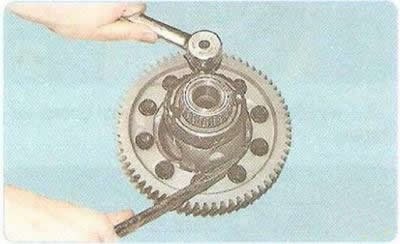

3. Выверните десять болтов крепления ведомой шестерни главной передачи к коробке дифференциала.

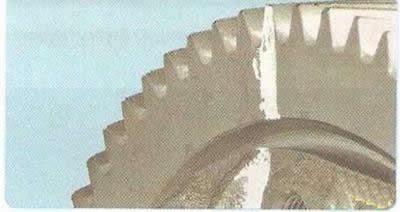

4. Пометьте взаимное расположение шестерни и коробки...

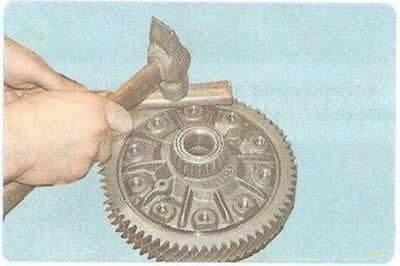

5. ...спрессуйте шестерню с коробки дифференциала легкими ударами молотка через деревянную проставку...

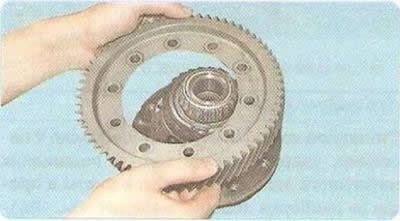

6. ...и снимите шестерню.

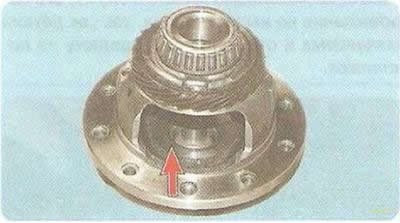

7. Выбейте бородком диаметром 3,2 мм фиксирующий штифт оси сателлитов...

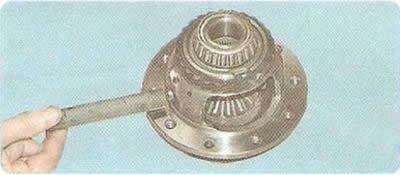

8. ...и извлеките из коробки дифференциала ось сателлитов.

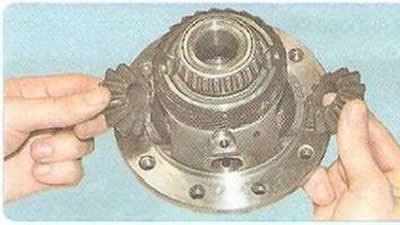

9. Проворачивая шестерни дифференциала, выньте из коробки дифференциала сателлиты...

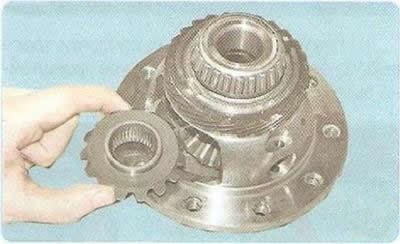

10. ...и полуосевые шестерни.
Примечание: Обратите внимание на то, что...

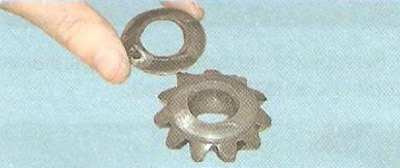

...на сателлитах...

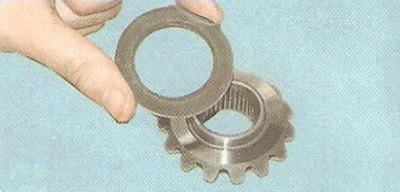

...и полуосевых шестернях установлены опорные шайбы. При обратной сборке не забудьте установить их на прежние места.
11. Осмотрите рабочие поверхности и зубья сателлитов, шлицы и зубья полуосевых шестерен. При сильном износе рабочих поверхностей, шлицев и зубьев, а также при выкрашивании зубьев замените шестерни дифференциала.
Исходник статьи на этом веб-сайте AutoInstruction.ru
12. Осмотрите опорные шайбы шестерен. При видимом износе шайб замените их.
13. Осмотрите поверхности коробки дифференциала в местах работы опорных шайб шестерен. При сильном износе поверхностей замените коробку дифференциала.
14. Мелкие неровности на шейках оси сателлитов удалите мелкозернистой наждачной бумагой. При наволакивании на шейки металла сателлитов или при их одностороннем износе замените ось.
15. При наличии сколов, выкрашиваний и значительной выработки зубьев ведомой шестерни главной передачи замените шестерню.
Примечание: При замене ведомой шестерни главной передачи необходимо одновременно заменить и ведущую шестерню (вторичный вал), поскольку эти шестерни подбирают по шуму и устанавливают только в паре.
16. Соберите дифференциал в порядке, обратном разборке, с учетом следующего:
- фиксирующий штифт оси сателлитов запрессуйте в отверстие коробки дифференциала с той стороны, в которую его выбивали;
- подшипники дифференциала напрессуйте на цапфы коробки дифференциала, прикладывая усилие к внутреннему кольцу;
- перед напрессовкой на цапфу коробки дифференциала шестерни привода спидометра нагрейте шестерню в масляной ванне до температуры 80°С:
- напрессуйте ведомую шестерню главной передачи на коробку дифференциала, совместив нанесенные при разборке метки и нагрев шестерню в масляной ванне до температуры 100°С;
- смажьте резьбовую часть болтов крепления ведомой шестерни анаэробным фиксатором резьбы, затягивайте болты равномерно крест-накрест. Окончательно затяните болты моментом 70 Н·м (7,0 кгс·м).
