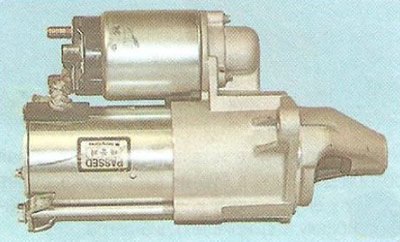

Крышки 1 и 15 (рис. 10.6), а также корпус статора 17 стянуты двумя болтами 14. В корпусе статора закреплены постоянные магниты. Вращение от ротора 18 электродвигателя передается валу 9 привода через планетарный редуктор, состоящий из солнечного колеса 7, водила, изготовленного за одно целое с валом 9 привода, и трех сателлитов 11. На валу привода установлена роликовая муфта 5 свободного хода.
Рис. 10.6. Детали стартера: 1 - передняя крышка; 2 - винты крепления тягового реле к передней крышке; 3 - стопорное кольцо муфты привода; 4 - упорное кольцо муфты привода; 5 - муфта привода; 6 - рычаг привода; 7 - солнечное колесо; 8 - опора рычага привода; 9 - вал привода; 10 - тяговое реле; 11 - сателлиты; 12 - уплотнительное кольцо планетарного редуктора; 13 - болты крепления задней крышки; 14 - стяжные болты; 15 - задняя крышка; 16 - щеточный узел; 17 - статор; 18 - ротор; 19 - крышка планетарного редуктора
Валы привода и ротор вращаются в двух металлокерамических втулках подшипников, запрессованных в крышки 1 и 15.
На крышке 1 закреплено тяговое реле 10, якорь которого через рычаг 6 перемещает муфту 5 привода. При повороте ключа в выключателе (замке) зажигания в положение «START» напряжение от аккумуляторной батареи подается на втягивающую и удерживающую обмотки тягового реле 10, якорь которого перемещает рычаг 6 привода, и шестерня муфты 5 привода стартера входит в зацепление с зубчатым венцом маховика двигателя. Одновременно якорь тягового реле замыкает силовые контакты (в этот момент втягивающая обмотка выключается) и на электродвигатель стартера подается напряжение от аккумуляторной батареи. Ротор 18 стартера через планетарный редуктор проворачивает коленчатый вал двигателя. После пуска двигателя, когда частота вращения шестерни превышает частоту вращения вала стартера, муфта свободного хода разблокируется и пробуксовывает, тем самым предохраняя стартер от высокой частоты вращения и повреждений.
[Материал опубликован ранее на autoinstruction]
Режим работы стартера кратковременный (его длительность до 10 с). При отрицательной температуре допускается длительность работы до 15 с. Стартер питается от аккумуляторной батареи емкостью 55 А·ч, относится к восстанавливаемым, обслуживаемым изделиям.
Полезные советы: Для того чтобы избежать многих неисправностей стартера, соблюдайте ряд простых правил при его эксплуатации:
- при пуске двигателя включайте стартер не более чем на 10-15 с и повторно через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания двигателя или в системе зажигания;
- после пуска двигателя немедленно выключите стартер, так как длительное вращение маховиком шестерни привода может привести к повреждению муфты свободного хода стартера;
- не передвигайте автомобиль с помощью стартера, так как это вызывает его значительную перегрузку и повреждение.
