Принципиальные и монтажные схемы панели приборов [
Chevrolet Captiva C100
]
Главная
Шевроле
Каптива
2006-2018
Электрооборудование
Оборудование и приборы
0

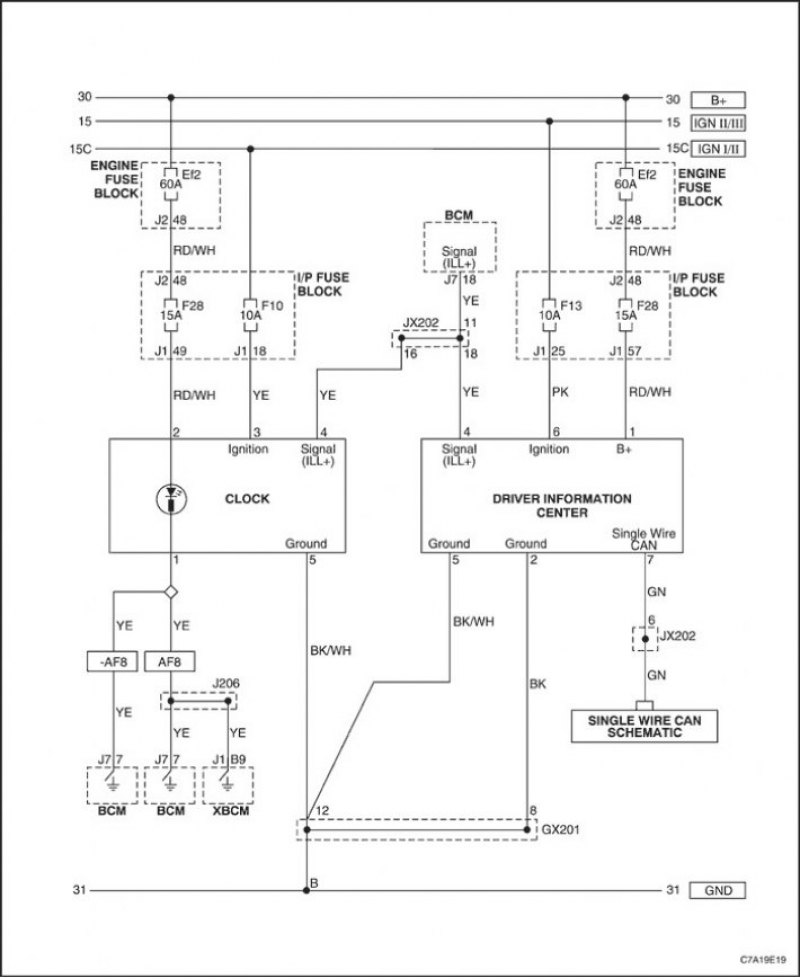

Информационный центр водителя и цифровые часы
Измерители и приборы комбинации приборов

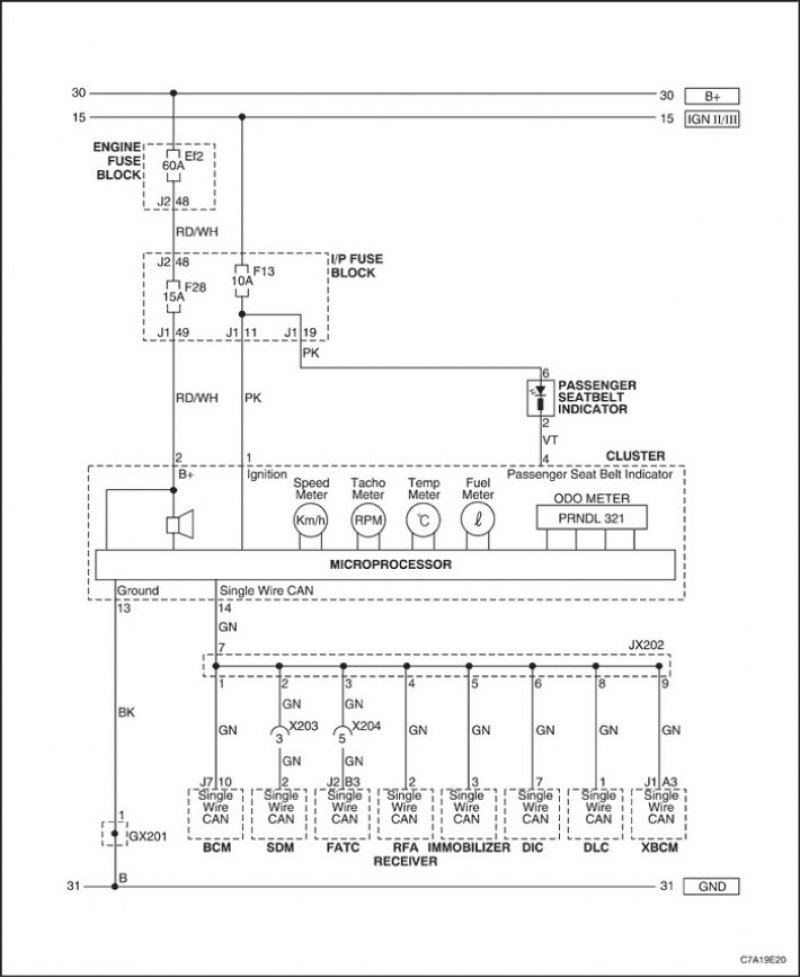

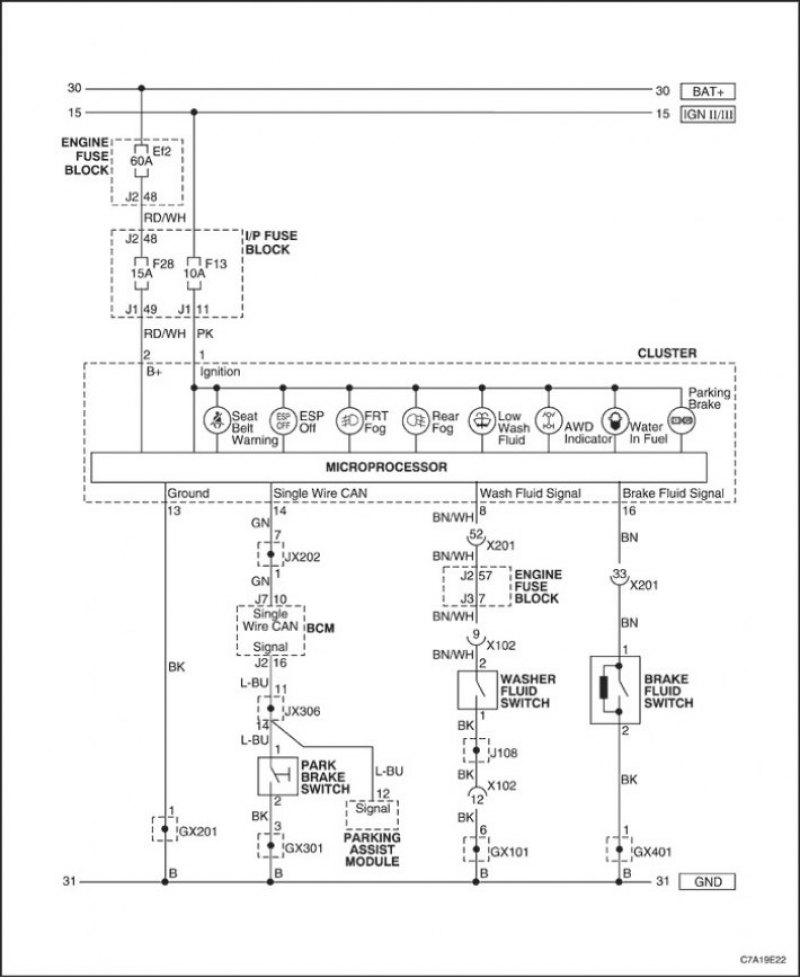

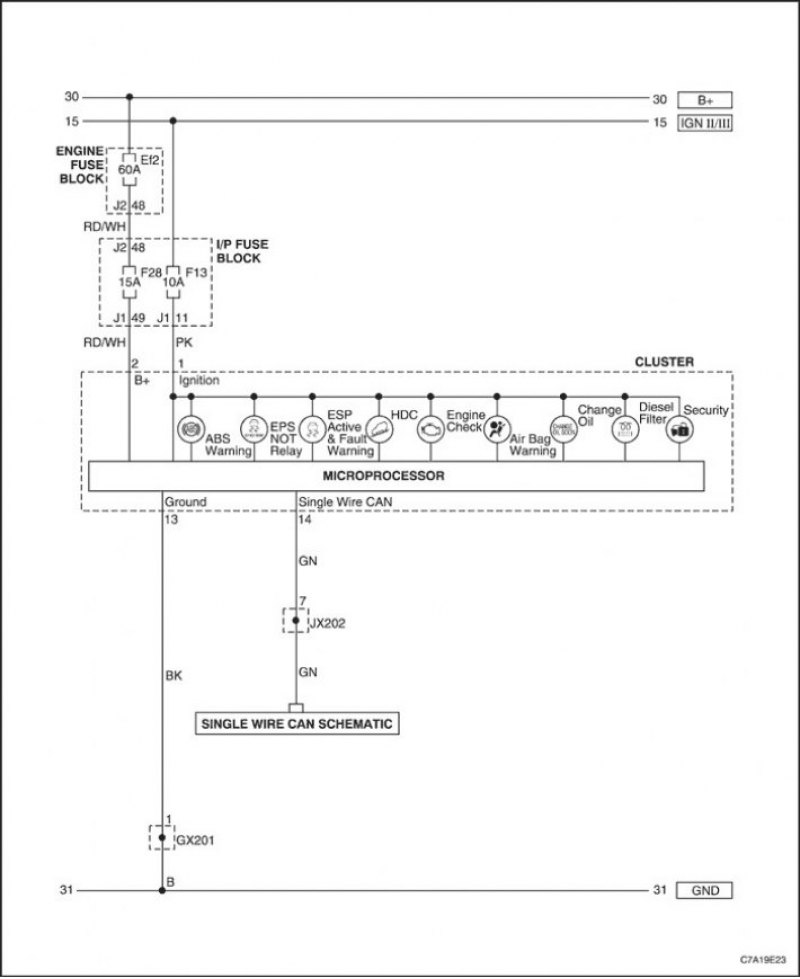

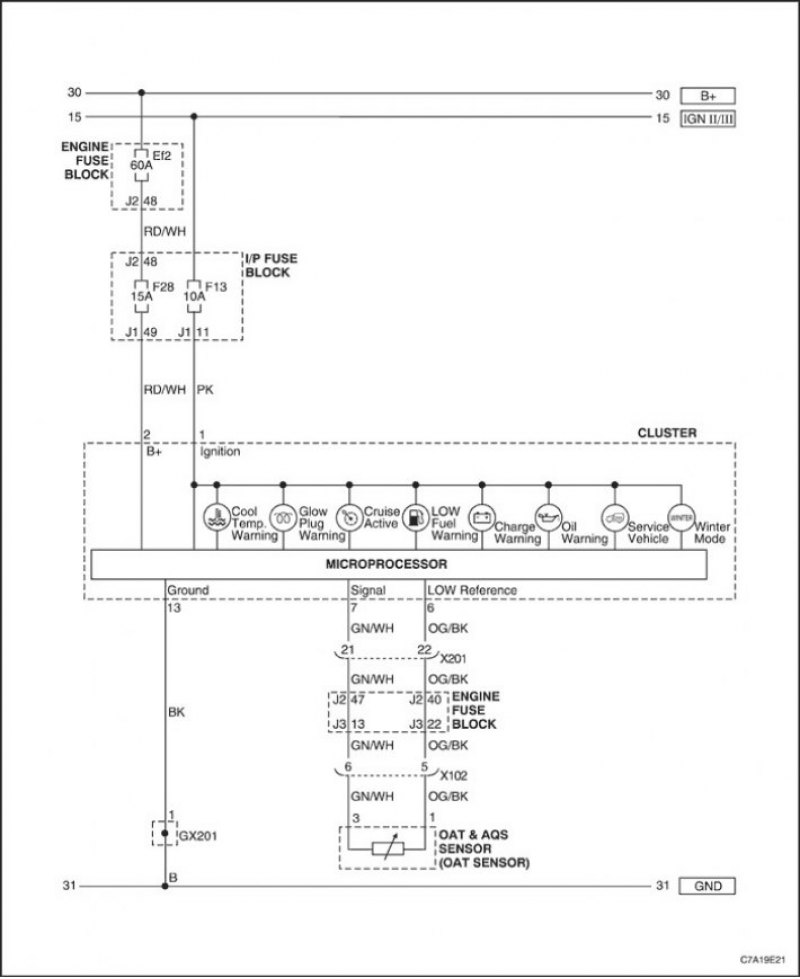

Комбинация приборов

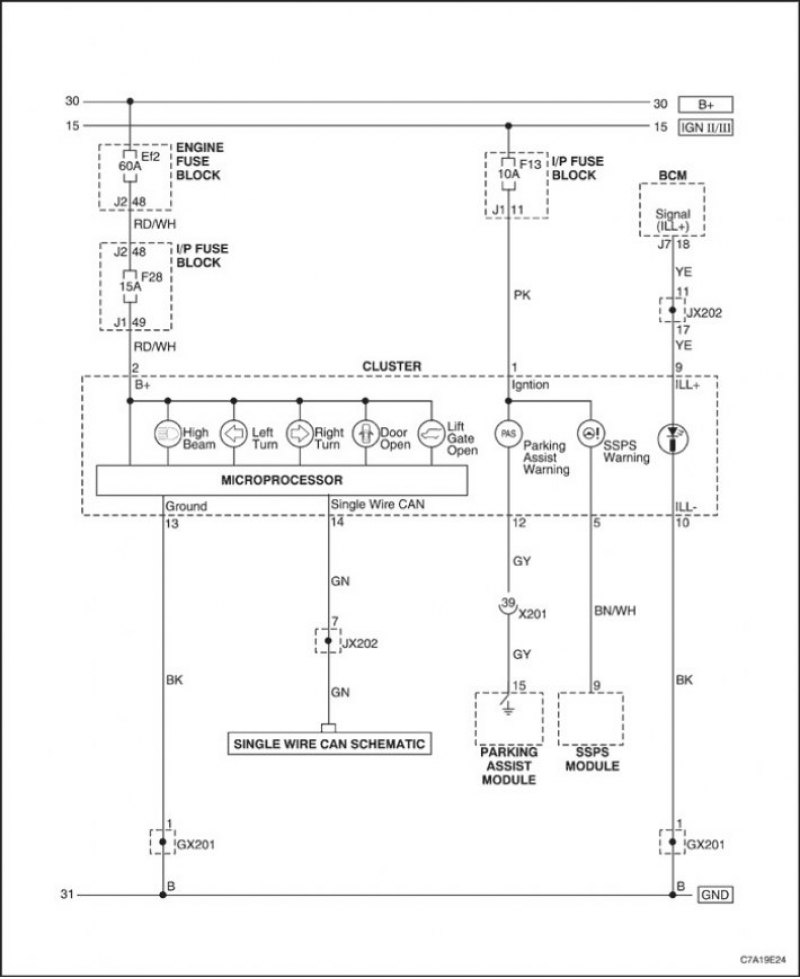

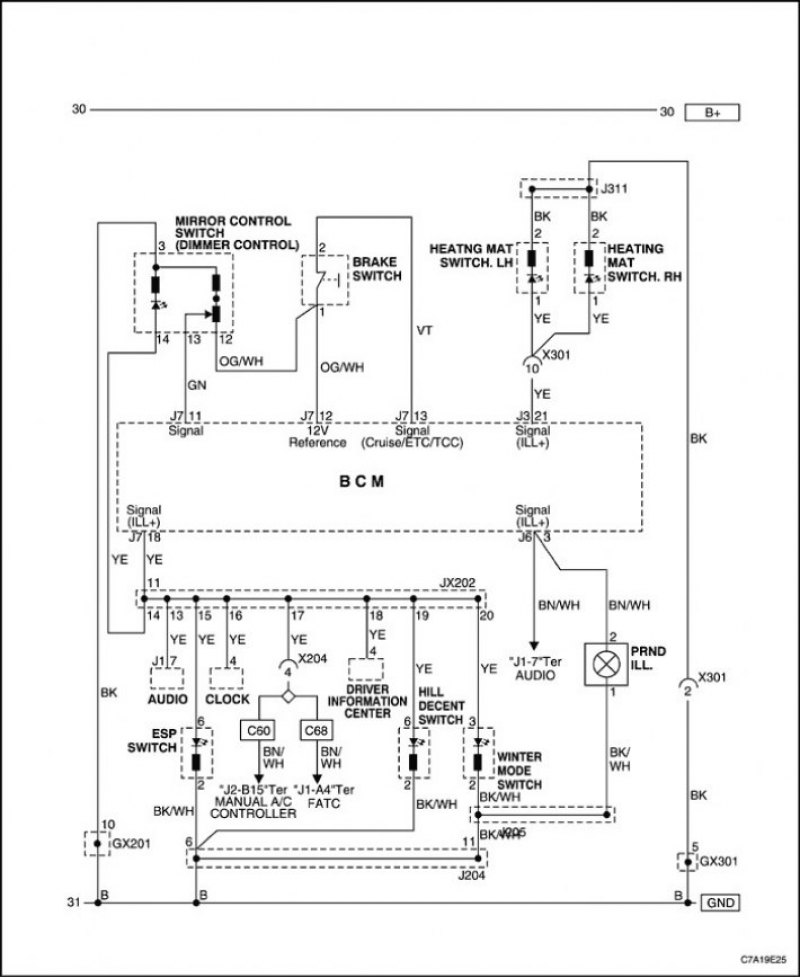

Подсветка панели приборов
