Регулировка фиксатора замка двери
Показана передняя дверь, задняя дверь-аналогично.
Фиксатор замка двери состоит из фиксатора с двумя винтами, которые ввинчиваются в секционную плавающую пластину сепаратора, расположенную в соответствующей стойке кузова. Эта плавающая пластина сепаратора позволяет легко регулировать фиксатор внутрь-наружу и вверх-вниз.
Дверь блокируется в закрытом положении, когда вилка дверного замка освобождается и приводит к зацеплению с фиксатором.
Примечание: Фиксатор замка двери является важной крепежной деталью, которая может повлиять на работу жизненно важных компонентов и систем. Это может привести к крупным расходам, связанных с ремонтом. Если необходима замена,то фиксатор замка двери должен быть заменен на фиксатор с таким же номером детали или аналогичный. Не пользоваться для замены деталью более низкого качества или подменной деталью. Указанные значения крутящего момента должны использоваться во время повторной сборки, чтобы обеспечить надлежащее использование детали.

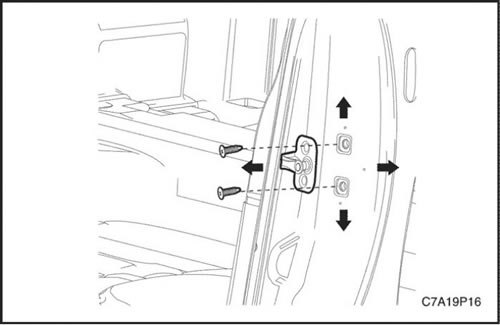

Регулировка вверх/вниз или внутрь/наружу
Регулировка фиксатора в направлении вверх и вниз и внутрь и наружу может понадобиться по нескольким причинам:
- Повреждение каркаса автомобиля в результате столкновения.
- Установка нового уплотнителя двери.
- Жалобы клиента на чрезмерный шум от ветра.
- Трудности при открывании или закрывании двери.
Следовать следующей процедуре при регулировке фиксатора двери в направлении вверх-вниз и внутрь-наружу:
1. Дверь должна быть выровнена надлежащим образом.
2. Ослабить винты фиксатора.
3. Плавающая сетчатая пластина может быть слегка подвинута с помощью кончиков винтов фиксатора. Передвинуть плавающую сетчатую пластину в нужное положение.
4. Если для надлежащей регулировки необходимо переместить плавающую сетчатую пластину на расстояние, превышающее возможное, то с помощью ручной электродрели или 3/8-дюймового круглого надфиля с плоской головкой увеличьте проем кузова в нужном направлении.
Примечание: Важно использовать сверло с плоской головкой, чтобы избежать повреждения плавающей сетчатой пластины. Винты фиксатора и секционированная сетчатая пластина являются важными крепежными деталями, которые могут оказывать влияние на работу жизненно значимых компонентов и систем.
5. Затянуть винты фиксатора замка двери до нужного положения.
5. Затянуть винты фиксатора замка двери до нужного положения.
Затянуть: Затянуть винты фиксатора замка двери с усилием 24 Н·м (18 фунт-фут).
