Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески, деформацией кузова.
Внимание! Замена или ремонт деталей подвески может повлечь за собой изменение углов установки колес, поэтому проверка углов установки колес после проведения этих работ обязательна.
Примечание. Углы установки колес проверяйте на автомобиле с заполненным наполовину топливным баком, с балластом массой 70 кг на каждом переднем сиденье.
Углы установки колес автомобиля в снаряженном состоянии:
- развал — 0°±30’
- схождение — (0±1,0) мм
- угол продольного наклона оси поворота — 1°30’±30’
Внимание! Разница углов продольного наклона оси поворота между правым и левым колесом не должна превышать 1°.
Перед регулировкой углов установки колес проверьте:
- давление воздуха в шинах;
- радиальное и осевое биение дисков колес, которое не должно превышать соответственно 0,7 и 1 мм;
- свободный ход (люфт) рулевого колеса;
- свободный ход (люфт) в подшипниках ступиц передних колес;
- техническое состояние деталей и узлов подвески (отсутствие деформаций, разрушения и износа резинометаллических шарниров, недопустимой осадки верхней опоры стойки подвески).
Замеченные неисправности устраните.
После установки автомобиля на стенд (непосредственно перед контролем углов) «прожмите» подвеску автомобиля, прикладывая два-три раза усилие 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний бампер, а потом — на передний. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.
Примечание. При регулировке углов установки колес сначала отрегулируйте угол продольного наклона оси поворота, а затем угол развала и схождение колес.
Угол продольного наклона оси поворота
Если угол не соответствует данным, приведенным выше, измените количество регулировочных шайб, установленных на обоих концах растяжек подвески. Для увеличения угла продольного наклона оси поворота уменьшите количество шайб на растяжке в передней или задней ее части. И наоборот, для уменьшения угла добавьте количество шайб, но только в задней части растяжки, так как впереди это выполнить не всегда возможно из-за короткой резьбовой части растяжки.
При изменении количества шайб на растяжке следите за тем, чтобы фаски на шайбах были обращены в сторону упорного торца растяжки. Это правило соблюдайте и при установке внутренней упорной шайбы резинометаллического шарнира, когда полностью удалены регулировочные шайбы. При несоблюдении указанных требований возможно ослабление затяжки гаек крепления растяжек.
Число регулировочных шайб на растяжке не должно быть более двух впереди и четырех сзади.
Для того чтобы не изменилось положение растяжки относительно рычага подвески при регулировке продольного наклона оси поворота, пользуйтесь специальным приспособлением, которое фиксирует растяжку относительно рычага, тем самым не позволяет поворачиваться растяжке от воздействия усилий при заворачивании гайки крепления растяжки к рычагу. Это требование необходимо соблюдать, чтобы не допустить преждевременного износа резинометаллического шарнира и резиновой подушки, на которые опираются концы растяжки.
При установке или изъятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19’.
Угол развала передних колес
Если угол развала отличается от нормы, отрегулируйте его.

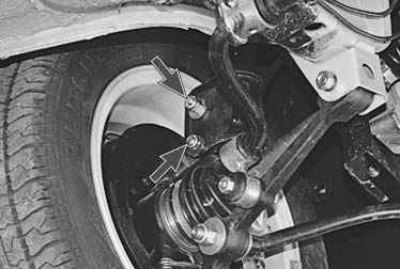

Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт, установите необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Н·м (9 кгс·м).
Схождение передних колес
Если схождение не соответствует норме…
…ослабьте ключом «на 13» стяжные болты наконечников рулевых тяг…
…и, вращая ключом «на 22» регулировочные тяги, установите необходимое схождение. Затем убедитесь, что плоскость шарового шарнира параллельна плоскости опорной поверхности поворотного рычага, после чего затяните стяжные болты наконечников рулевых тяг моментом 19,1–30,9 Н·м (1,95–3,15 кгс·м).
