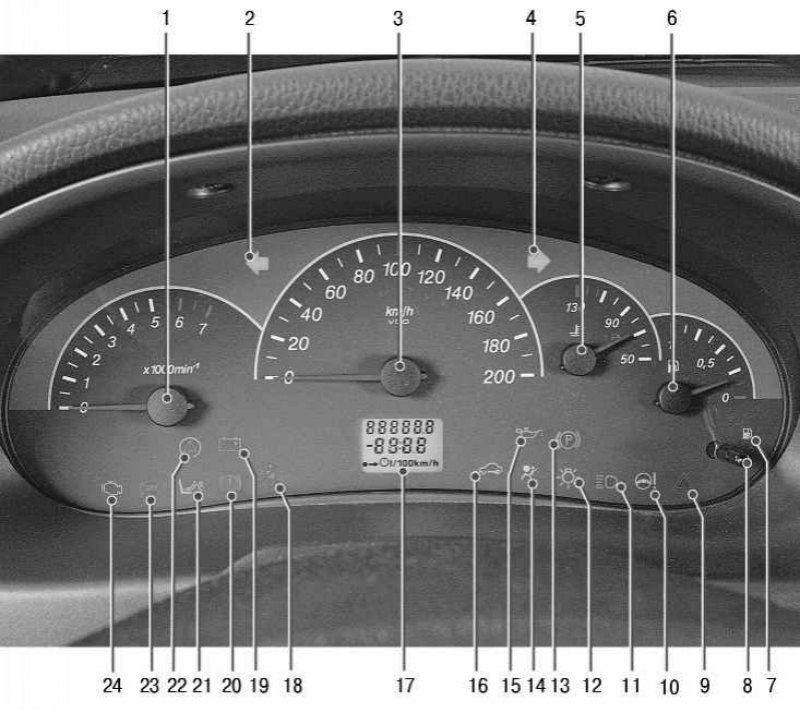

Рис. 1.7. Комбинация приборов
При включении зажигания блок управления электромеханическим усилителем рулевого управления выдает информацию (световой код неисправности) о неполадках в работе усилителя миганием контрольной лампы 10 (см. рис. 1.7) в комбинации приборов. Временные параметры светового кода представлены в табл. 10.8.
Таблица 10.8. Световые коды неисправностей электроусилителя рулевого управления (ЭУРУ)
[Оригинал опубликован на веб-сайте AutoInstruction]
* На принадлежность сигнала к длинному или короткому указывает время горения контрольной лампы:
- начальная пауза - 2 с;
- длинный сигнал - 2 с;
- короткий сигнал - 0,5 с;
- пауза между сигналами - 0,5 с;
- пауза между кодами неисправности - 2 с.
