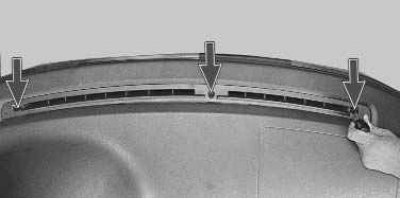

1. Выверните три винта крепления дефлектора обдува ветрового стекла…

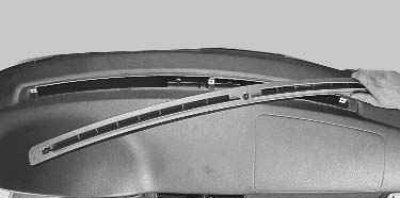

2. …и снимите дефлектор.
3. Выверните два винта…

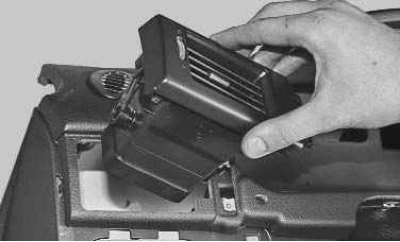

4. …и снимите левое сопло системы вентиляции и отопления.
5. Аналогично снимите правое сопло.

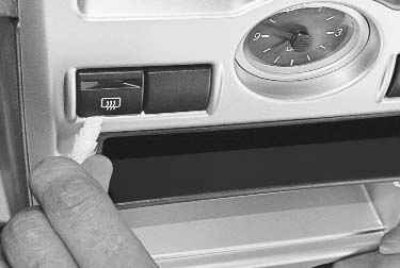

6. Подденьте отверткой и выньте из накладки консоли выключатель обогрева заднего стекла.

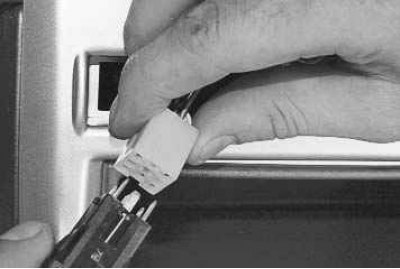

7. Отсоедините колодку жгута проводов от выключателя обогрева заднего стекла.
8. Снимите пепельницу.

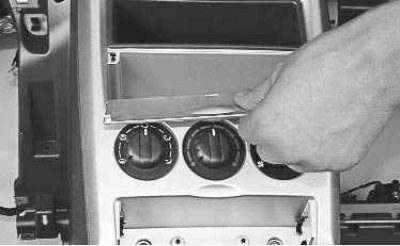

9. Выведите из отверстий накладки консоли штифты крышки вещевого отсека и снимите крышку.
10. Выверните четыре винта крепления накладки консоли.
11. Подденьте отверткой…
12. …и выньте из панели приборов контейнер (или снимите магнитолу, если она установлена).

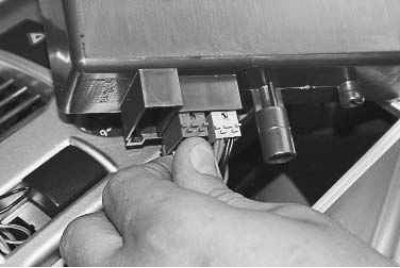

13. Отсоедините колодки жгута аудиосистемы.

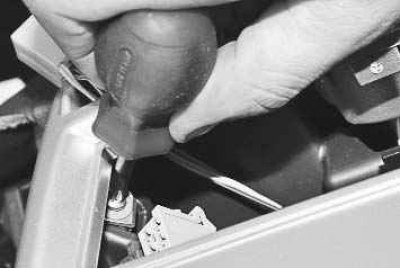

14. Выверните два винта крепления накладки консоли, расположенные по бокам окна под магнитолу.

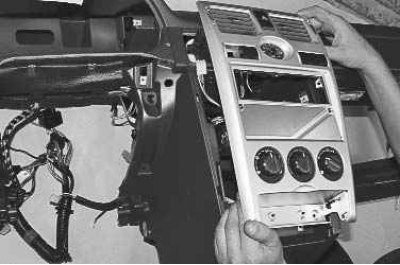

15. Снимите накладку консоли, преодолевая сопротивление пружинных держателей в верхней ее части.

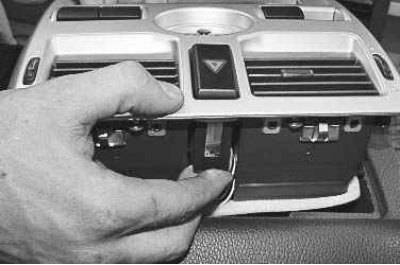

16. Выдавите с обратной стороны…

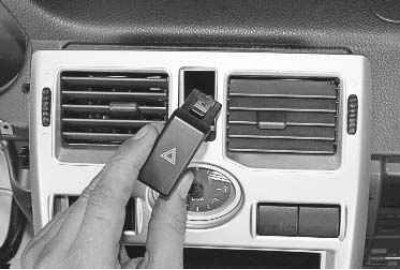

17. …и снимите выключатель аварийной сигнализации.

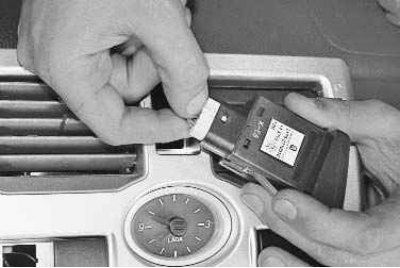

18. Нажмите на фиксатор колодки жгута проводов…

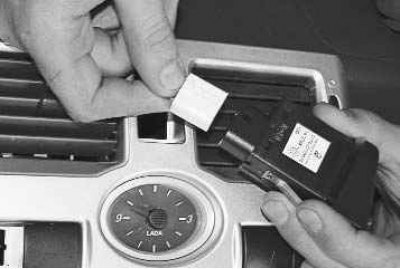

19. …и отсоедините колодку от выключателя.

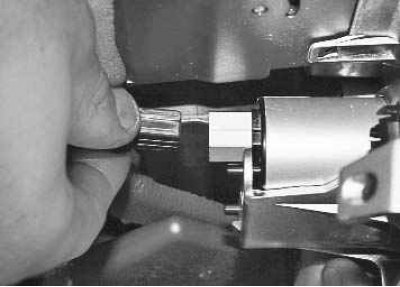

20. Отсоедините колодки жгута проводов от часов…

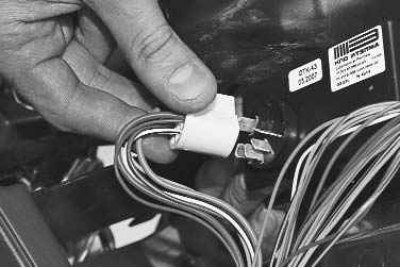

21. …от переключателя электродвигателя отопителя…

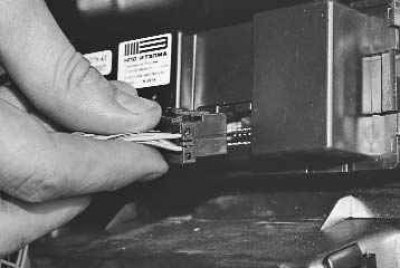

22. …и от блока управления отопителем.

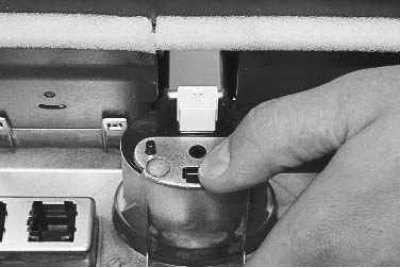

23. Отожмите фиксатор…
24. …и выньте часы из накладки консоли.

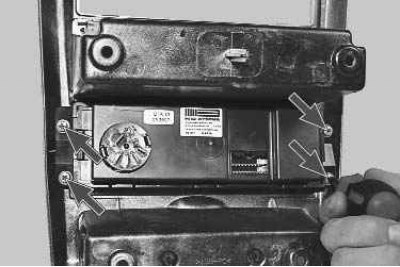

25. Выверните четыре винта крепления блока управления отопителем к накладке консоли…

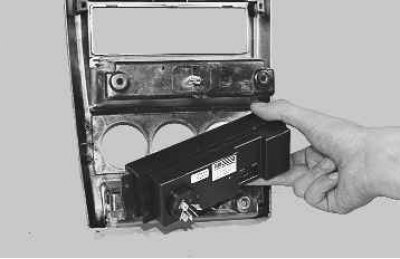

26. …и снимите блок.

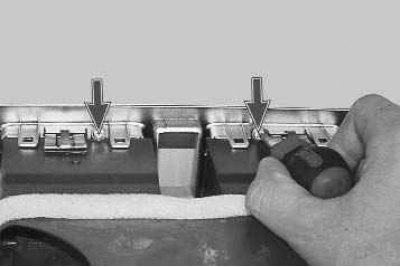

27. Выверните два винта крепления центрального сопла системы вентиляции к накладке консоли.

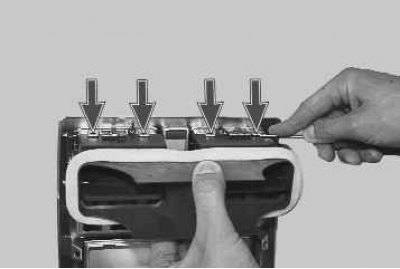

28. Отожмите четыре фиксатора сверху…

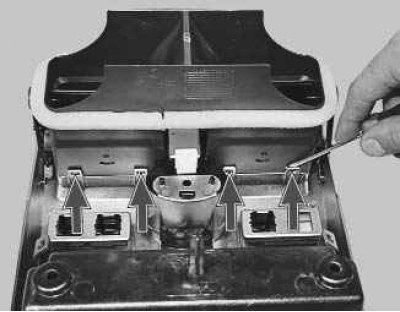

29. …и четыре фиксатора снизу от сопла…

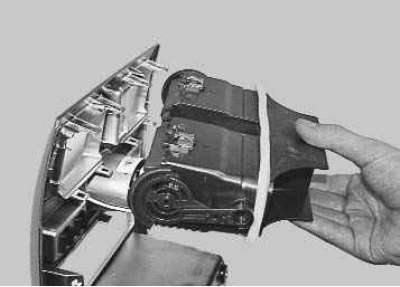

30. …а затем снимите сопло.

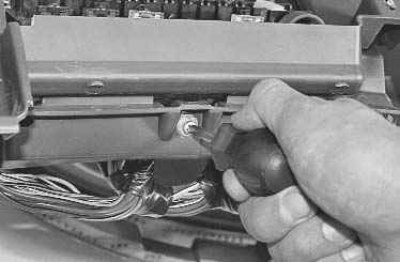

31. Выверните винт крепления блока предохранителей и реле…

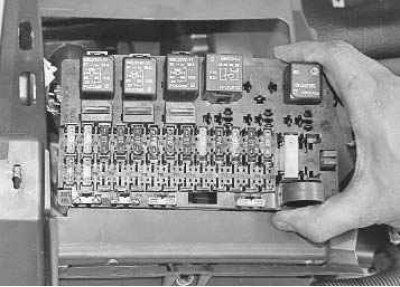

32. …и снимите блок.

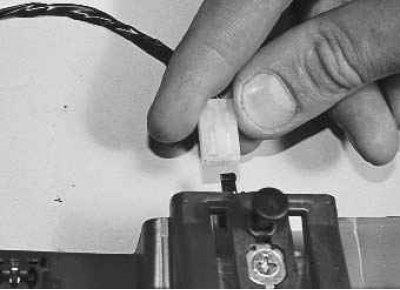

33. Отсоедините колодку жгута проводов от выключателя подсветки вещевого ящика.

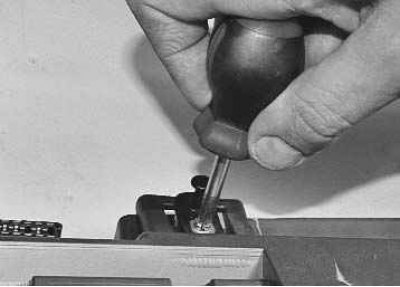

34. Выверните винт крепления выключателя…

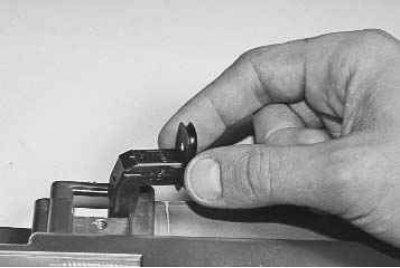

35. …и снимите выключатель.

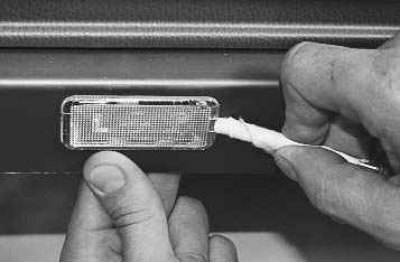

36. Подденьте отверткой плафон освещения вещевого ящика и выньте его из панели приборов.

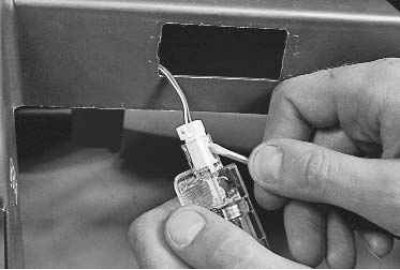

37. Отожмите фиксатор и отсоедините колодку жгута проводов от плафона.

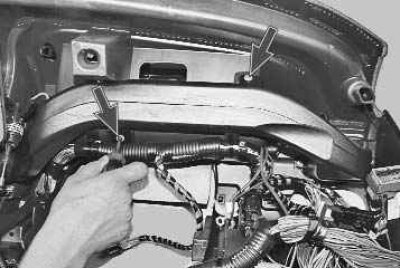

38. Выверните два винта крепления левого воздуховода системы вентиляции…
(Материал скопирован с онлайн-ресурса: AutoInstruction)

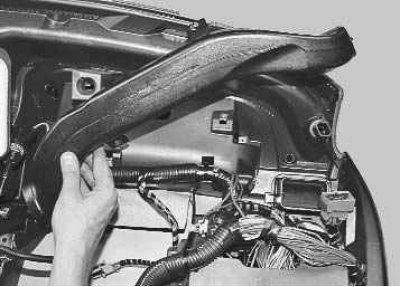

39. …и снимите воздуховод.
40. Аналогично снимите правый воздуховод.

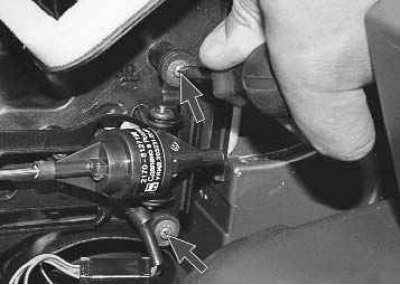

41. Выверните два винта крепления моторедуктора заслонки распределения воздушного потока, снимите моторедуктор…

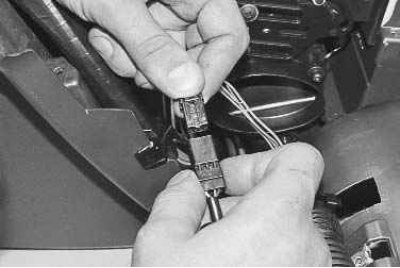

42. …и отсоедините колодку жгута проводов.

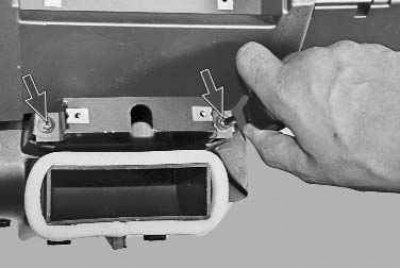

43. Выверните два винта крепления воздухопровода обогрева ног…

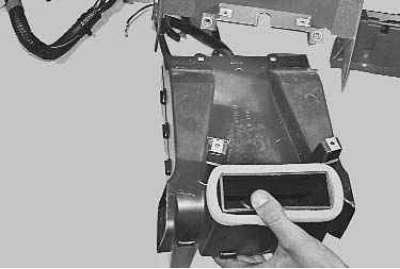

44. …и снимите воздухопровод.
45. Выверните два винта крепления распределителя воздухообогрева…

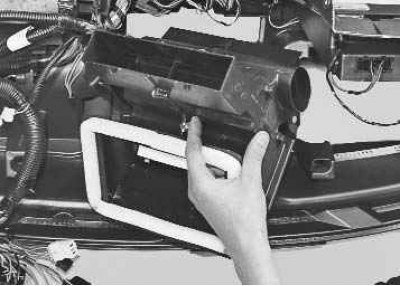

46. …и снимите распределитель.
47. Соберите панель приборов в последовательности, обратной разборке.
