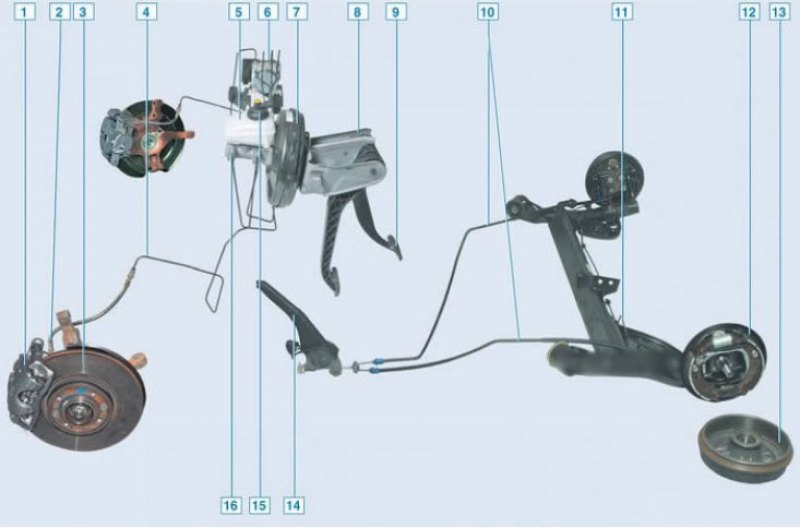

Устройство тормозной системы с АБС: 1 – скоба переднего тормоза; 2 – тормозной шланг переднего колеса; 3 – тормозной диск передний; 4 – тормозная трубка переднего колеса; 5 – бачок тормозной жидкости; 6 – блок ABS; 7 – вакуумный усилитель тормозной системы; 8 – педальный узел; 9 – педаль тормоза; 10 – трос ручного (стояночного) тормоза; 11 – тормозная трубка заднего колеса; 12 – тормозной механизм заднего колеса; 13 – тормозной барабан заднего колеса; 14 – рычаг ручного (стояночного) тормоза; 15 – датчик сигнализирующий о низком уровне тормозной жидкости; 16 – главный тормозной цилиндр
Тормозная система состоит из переднего и заднего тормозных механизмов, тормозного привода и привода стояночного тормоза.
Передний тормозной механизм дисковый, с подвижным суппортом и автоматической регулировкой зазора между диском и колодками.
Задний тормозной механизм барабанный, с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном.
Тормозной привод ножной, гидравлический, двухконтурный с диагональным разделением контуров, с вакуумным усилителем и регулятором давления.
В вариантном исполнении устанавливается антиблокировочная система тормозов (АБС) с электронным распределением тормозных сил по осям автомобиля.
Привод стояночного тормоза ручной, с тросовым приводом на колодки тормозных механизмов задних колес.

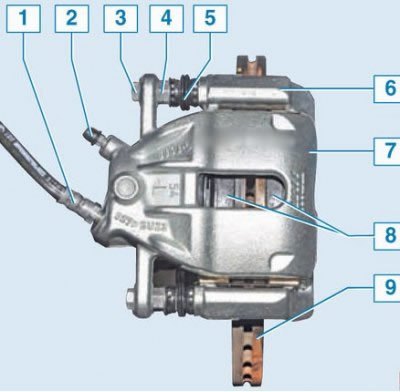

Устройство переднего тормозного механизма: 1 – тормозной шланг; 2 – штуцер для прокачки тормоза; 3 – болт крепящий скобу к направляющему пальцу; 4 – направляющий палец; 5 – защитный чехол направляющего пальца; 6 – направляющая тормозных колодок; 7 – передний тормозной суппорт; 8 – передние тормозные колодки; 9 – тормозной диск передний

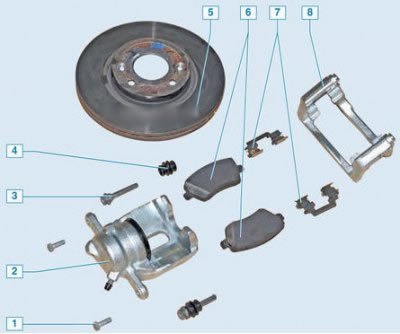

То же в разобранном виде: 1 – болт крепления скобы к направляющему пальцу; 2 – передний суппорт; 3 – направляющий палец; 4 – защитный чехол направляющего пальца; 5 – тормозной диск передний; 6 – передние тормозные колодки; 7 – пружинные скобы колодок; 8 – направляющая колодок
Замена передних тормозных колодок описана здесь

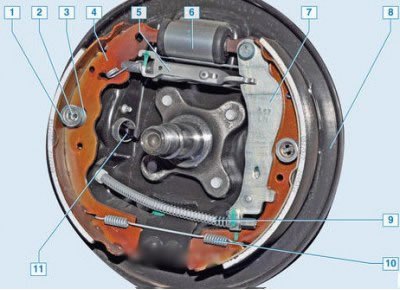

Устройство заднего тормозного механизма (тормозной барабан снят): 1 – чашка прижимной пружины колодки; 2 – опорная стойка колодки; 3 – прижимная пружина колодки; 4 – передняя колодка заднего тормоза; 5 – распорная планка с автоматическим регулятором зазора; 6 – рабочий тормозной цилиндр; 7 – задняя тормозная колодка с рычагом и креплением для троса ручного тормоза; 8 – тормозной щиток; 9 – трос ручного тормоза; 10 – нижняя стяжная пружина; 11 – датчик ABS

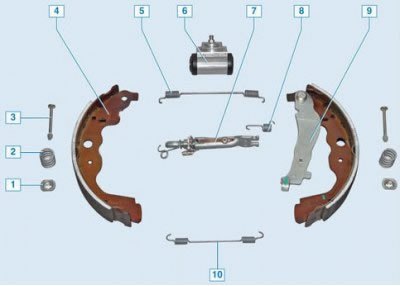

То же в разобранном виде: 1 – чашка прижимной пружины колодки; 2 – прижимная пружина колодки; 3 – опорная стойка колодки; 4 – передняя колодка заднего тормоза; 5 – верхняя стяжная пружина; 6 – рабочий тормозной (колёсный) цилиндр; 7 – распорная планка; 8 – пружина регулятора зазора; 9 – задняя колодка с рычагом крепления троса ручного тормоза; 10 – нижняя стяжная пружина
Замена задних тормозных колодок описана здесь.

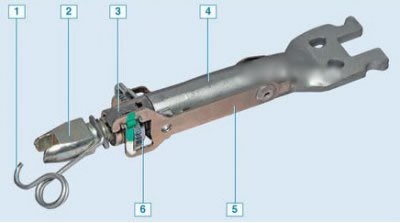

Механизм автоматической регулировки зазора между колодками и тормозным барабаном: 1 – витая пружина резьбового наконечника; 2 – резьбовой наконечник распорной планки; 3 – пружинный рычаг регулятора; 4 – распорная планка; 5 – пластинчатая пружина; 6 – храповая гайка

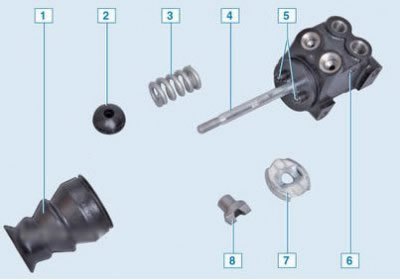

Регулятор давления задних тормозов (для автомобилей с АБС): 1 – пыльник; 2 – опорная втулка; 3 – пружина; 4 – шпилька регулятора давления; 5 – поршни регулятора давления; 6 – корпус; 7 – упорная шайба; 8 – направляющая втулка
Регулятор давления заднего тормозного механизма находится между кузовом и задней балкой подвески.

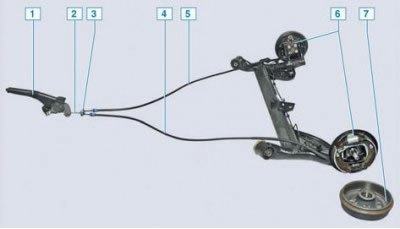

Устройство ручного тормоза: 1 – рычаг ручного тормоза; 2 – передний (малый) трос ручного тормоза; 3 – уравнитель тросов; 4 – левый задний трос; 5 – правый задний трос; 6 – задний тормозной механизм; 7 – задний тормозной барабан
Замена тросов ручного тормоза описана здесь.
Рекомендации по тормозной системе
- Рекомендуем Вам проводить замену тормозной жидкости не реже, чем раз в 1,5-2 года. В процессе работы тормозная жидкость неизбежно поглощает влагу, и температура её кипения понижается. При интенсивном торможении она может закипеть в рабочих цилиндрах, при этом в них появляется воздушная пробка, которая не позволит создать нужного давления, и эффективность работы тормозной системы резко ухудшится. Периодически контролируйте уровень тормозной жидкости. Если он стал быстро снижаться, значит, есть утечка – немедленно обратитесь в сервис. Если уровень снижается, но медленно (плавно в течение пробега порядка 10 -20 тысяч километров) и достиг минимума – проверьте состояние тормозных колодок.
- Желательно менять тормозные колодки/диски, если процент износа достиг 70% и более, т.к. невозможно следить за их состоянием часто, и к тому же внутренняя колодка изнашивается больше. Поддержание тормозной системы в исправном состоянии – это залог безопасности Вас и Ваших близких на дороге.
- Используйте в тормозной системе автомобиля только оригинальные и качественные запасные части. Тормозные колодки сомнительного качества могут не выдержать нагрева при экстренном торможении и не остановят автомобиль. Они могут иметь меньший срок службы, скрипеть при торможении или быстро изнашивать тормозные диски. Неоригинальные диски могут быть «скользкими» и не обеспечивать эффективное торможение, могут быстро изнашиваться, коробиться от незначительного нагрева.
- Рекомендуем после каждой зимы вместе с шиномонтажом сделать чистку тормозных суппортов. Под воздействием зимних солей происходит коррозия и закисание деталей суппорта. Тем самым, суппорт теряет свою подвижность, особенно со стороны внутренней колодки. Суппорт становится «тугим», при отпускании тормозной педали его подвижная часть не возвращается обратно. Колодки легонько и незаметно начинают подклинивать. Это приводит к преждевременному износу тормозных колодок и дисков и может в случае перегрева привести к отказу тормозной системы.
- В зимний период не оставляйте надолго автомобиль на стояночном тормозе, так как колодки могут примерзнуть. Лучше поставьте автомобиль на передачу или на «паркинг», если у Вас автоматическая коробка.
- При замене тормозных колодок, рекомендуется выполнить проточку тормозных дисков. В процессе эксплуатации изнашиваются не только колодки, но и диски. На их поверхности появляется выработка, из-за попадания песка и грязи могут образоваться канавки. Поверхность старых тормозных колодок полностью совпадала с рельефом поверхности диска. А если установить на старый диск новые колодки, то они не смогут всей площадью соприкасаться с диском и эффективность торможения резко снизится. Некоторые сервисы располагают оборудованием, позволяющим выполнить проточку дисков, не снимая их с машины.
