Снятие
Установить автомобиль на рабочее место.
Снять с правой и левой стороны обивку 2, рисунок 11-1, стойки погрузочной двери, обивку 3 задней стойки.

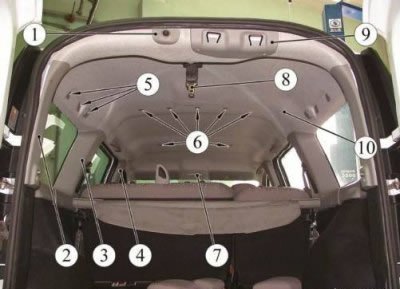

Рисунок 11-1 - Обивки стоек: 1 - облицовка кнопки открывания погрузочной двери; 2 - обивка стойки погрузочной двери; 3 - обивка задней стойки; 4 - обивка центральной стойки; 5 - держатели обивки крыши боковые; 6 - держатели обивки крыши; 7 - плафон освещения салона; 8 - задний ремень безопасности средний; 9 - облицовка фиксаторов замков дверей погрузочных; 10 - обивка крыши

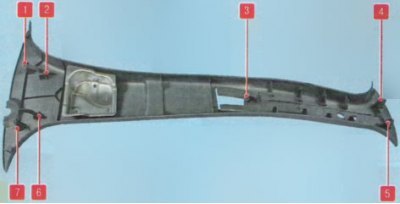

Расположение элементов крепления на нижней части облицовки передней стойки (вид с внутренней стороны): 1, 7- отверстия для винтов нижнего крепления; 2, 6 - зацеп нижнего крепления; 3 - отверстие для винта верхнего крепления; 4, 5 - фиксаторы верхнего крепления

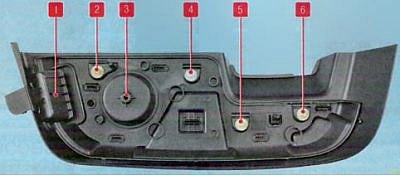

Расположение элементов крепления на передней части облицовки боковины (вид с внутренней стороны): 1,2,4 - фиксаторы; 3 - отверстие для винта крепления к задней стойке; 5, 6 - отверстия для винтов нижнего крепления

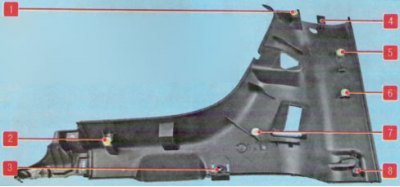

Расположение элементов крепления на задней части облицовки боковины (вид с внутренней стороны): 1,2, 5, 5, 7 - фиксаторы; 3,8 - отверстия для винтов крепления; 4 - зацеп верхнего крепления

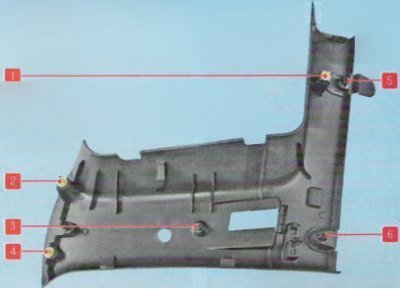

Расположение элементов крепления на передней масти облицовки боковины (вид с внутренней стороны): 1,3 - отверстия для винтов крепления; 2,4, 5, 6 - фиксаторы
Снять с правой и левой стороны обивку 4 центральной стойки.
Снять облицовку 1 кнопки открывания погрузочной двери. Снять с правой и левой стороны держатели 5.
Снять плафон 7 освещения салона.
Снять поручни 2, рисунок 11-2, отстегнув заглушки и отвернув два винта 1 (отвертка Torx Т20, отвертка плоская).
[Исходник статьи на этом веб-сайте www.Autoinstruction.ru]
Преодолевая сопротивление держателей снять обивку 4, рисунок 11-3, стойки ветрового окна правую и левую (отвертка плоская).
Извлечь кронштейн 3 козырька из обивки крыши, отвернуть два винта самонарезающих 1 и снять козырек противосолнечный 2 правый (отвертка крестообразная).
Аналогично снять противосолнечный козырек левый.
Для автомобиля с верхней вещевой полкой 2, рисунок 11-4 (вариантное исполнение), отвернуть четыре винта самонарезающих 1 крепления полки, снять полку с кронштейнов.
Извлечь держатели 6 (см. рисунок 11-1) обивки крыши, снять обивку 10 и извлечь через проем погрузочных дверей (приспособление 7711238605).

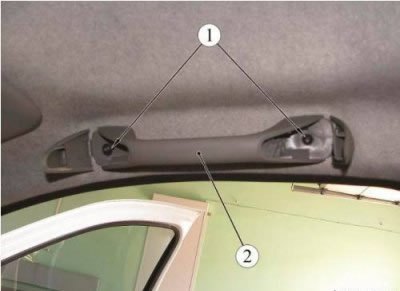

Рисунок 11-2 - Крепление поручней: 1 - винты самонарезающие крепления поручня; 2 - поручень

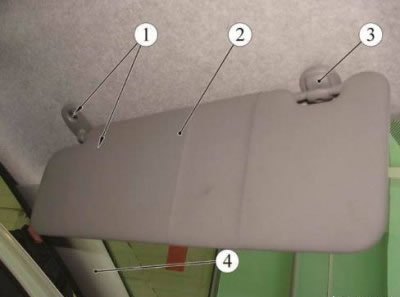

Рисунок 11-3 - Крепление козырька противосолнечного: 1 - винт крепления козырька противосо лнечного; 2 - козырек противосолнечный; 3 - кронштейн козырька противосолнечного; 4 - обивка стойки ветрового окна

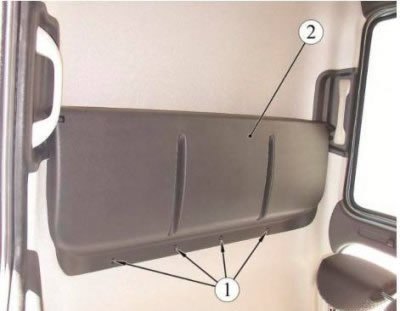

Рисунок 11-4 - Крепление верхней вещевой полки: 1 - винт самонарезающий крепления верхней вещевой полки; 2 - верхняя вещевая полка
Установка
Установить обивку крыши в порядке, обратном снятию.
