уведомление автономного обогрева
часы.
1 2 3 уведомление программного номера – кнопка часов
обогрев (обогрев или подача свежего воздуха)
кнопка обратного отсчета времени
кнопка прямого отсчета времени
кнопка выбора программы
Установка времени
Считывание
Кратковременно нажмите на кнопку часов. Уведомление выключается через 10 с.
Установка
Нажмите на кнопку часов.
Установите точное время. При длительном нажатии на кнопку часов индикация часов изменяется в ускоренном режиме.
Постоянная вентиляция
Нормальная установка для лета
При нажатой кнопке устройство работает только при помощи вентилятора свежего воздуха, электронагревательный прибор не включается.
Включение и выключение или предварительный выбор вентиляции происходит так же, как и для автономного обогрева, следующим образом.
Автономный обогрев
Нормальная установка для зимы
Кнопка не нажата, устройство работает на обогрев.
Включение и выключение обогрева
Наборная кнопка на автономном обогреве.
Для включения нажмите кнопку немедленного обогрева. Появляется уведомление, дисплей светится.
Для выключения нажмите кнопку немедленного обогрева. Уведомление и дисплей гаснут.
Через 60 мин автономный обогрев автоматически выключается.
Программирование и активирование времени включения
Запрограммировать можно три значения времени, одно из которых активируют.
Установку времени производят следующим образом.
Нажмите на кнопку выбора программ.
На освещенном дисплее на 10 с появляются:
- номер программы;
- уже запрограммированное время включения или пустое поле (– :– –) для установки времени.
Установите в течение 10 с время включения, нажимая на кнопку «вперед/ назад».
Время включения следующих номеров программы можно запрограммировать после нажатия кнопки выбора программ. Изменить номер надо в течение 10 с.
Примечания: После программирования отображается активизированное время включения.
Выбранное время выключается через 10 секунд Дисплей остается освещенным и показывает номер активизированной программы.
Вывод активизированного времени включения
Нажмите на кнопку выбора программ.
Номер активизированной программы и освещение дисплея выключаются. Запрограммированное время включения сохраняется для следующей активизации.
Установка времени активизации программы
Нажимайте на кнопку выбора программ в течение 10 с до тех пор, пока не высветится необходимый номер программы с соответствующим временем включения.
Выбранное время выключается через 10 с после активизации. Дисплей остается освещенным и показывает номер активизированной программы.
Подъемно–сдвижная панель люка крыши
Панель открывается и закрывается при включенном зажигании при помощи переключателя.

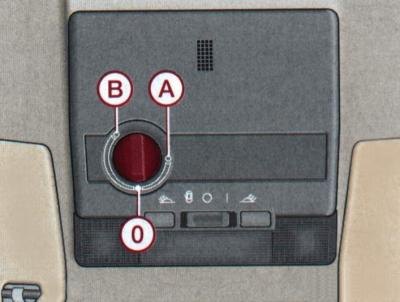

Рис. 1–56. Расположение переключателя подъемно-сдвижной панели люка крыши: А – открытие; В – поднятие; 0 – закрытие
Для открытия (положение A) (рис. 1–56). Поворотом ручки выберите нужное положение панели.
Для поднятия (положение B). Поворотом ручки выберите нужное положение панели.
Посмотрите оригинал на портале (Autoinstruction.ru)
Для закрытия установите ручку в положение 0.
Дистанционное управление закрытием люка
Сдвижную панель можно закрыть не только при помощи переключателя, но и при запирании одной из передних дверей автомобиля: задержите ключ в положении запирания или удерживайте нажатым пульт дистанционного управления до тех пор, пока панель не закроется.

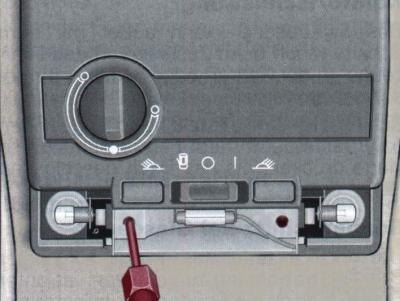

Рис. 1–57. Отвинчивание винта крепления рефлектора ламп
Примечание: На автомобилях со стеклянной панелью крыши одновременно со сдвиганием панели автоматически открывается сдвижной солнцезащитный экран. При закрытой панели крыши его можно сдвинуть обратно рукой.
Порядок действий при неисправности механизма привода панели
При неисправности механизма привода панель крыши можно закрыть вручную.
Снимите плафон освещения салона, руками переместив вниз переднюю его часть.
Выверните два винта крепления рефлектора ламп и снимите кожух.

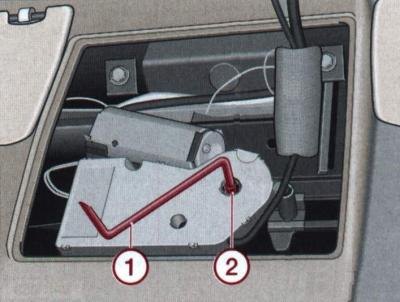

Рис. 1–58. Установка воротка (1) в отверстие (2) при закрытии сдвижной панели
Выньте кривошипный вороток 1 (рис. 1–58) с обратной стороны кожуха, вставьте его в отверстие 2 и, вращая вороток, закройте сдвижную панель.
Вставьте вороток в кожух, а кожух – на место.
Установите и закрепите винтами рефлектор ламп освещения салона.
Установите плафон освещения салона, для чего сначала вставьте пластиковые фиксаторы в задней части плафона, а затем защелкните переднюю часть плафона.
Внутреннее освещение и индивидуальные светильники
Передние светильники расположены на крыше над ветровым стеклом.

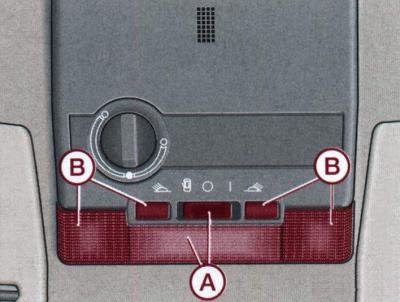

Рис. 1–59. Расположение ламп и выключателей внутреннего (А) и индивидуального (В) светильников
Позиции выключателя А (рис. 1–59) лампы внутреннего освещения:
- управление при помощи контактных выключателей на стойках дверей;- О - плафон выключен;
- I - длительное включение плафона.
Управление внутренним освещением
Плафоны освещения салона включаются приблизительно на 30 с, когда разблокируют двери автомобиля, открывают одну из дверей или вынимают ключ из замка зажигания. В этих случаях переключатель плафона должен находиться в положении управления от контактного выключателя двери.
Плафоны тотчас гаснут при блокировке дверей автомобиля или включении зажигания.
Освещение салона остается включенным при открытой двери не более чем 4 мин. Благодаря этому предотвращается нежелательная разрядка аккумуляторной батареи.
Передние индивидуальные светильники
Включаются или выключаются нажатием соответствующего выключателя В (см. рис. 1–59).
Задний индивидуальный светильник
Позиции выключателя заднего индивидуального светильника:
- управление при помощи контактных выключателей на стойках дверей.- Светильники включаются и выключаются вместе с передней лампой внутреннего освещения;
- О - светильник выключен;
- I - длительное включение светильника.
Освещение ящика для вещей
Светильник в ящике для вещей на месте переднего пассажира горит только при включенном зажигании и открытой крышке ящика.

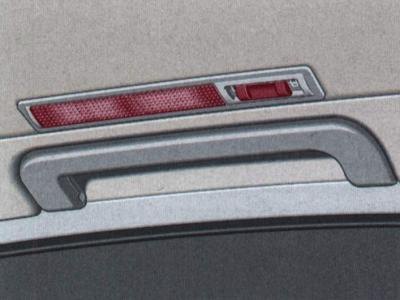

Рис. 1–60. Расположение заднего индивидуального светильника
