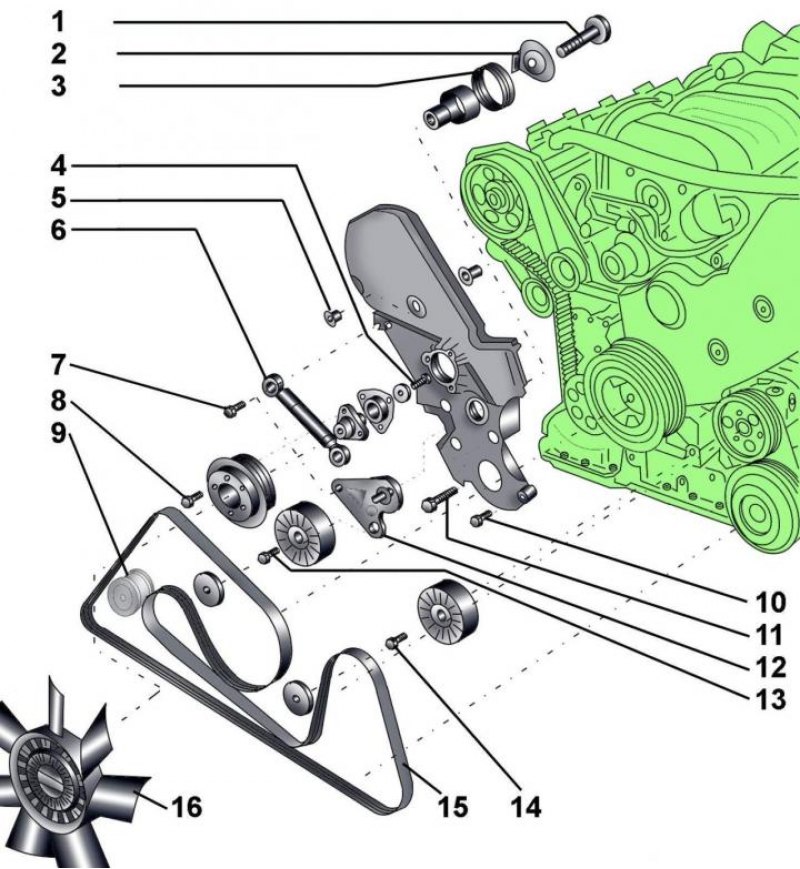

Рис. 3.2–16. Агрегаты, приводимые в действие поликлиновым ремнем: 1 – болт, 35 Н·м; 2 – фиксирующая пластина; 3 – пружина; 4 – болт, 25 Н·м; 5 – гайка с бортом, 10 Н·м; 6 – механизм натяжения поликлинового ремня; 7 – болт, 25 Н·м; 8 – болт, 25 Н·м; 9 – генератор; 10 – болт, 25 Н·м; 11 – болт, 45 Н·м; 12 – кронштейн; 13 – болт M8, 25 Н·м; 14 – болт M8, 25 Н·м; 15 – поликлиновой ремень; 16 – вентилятор радиатора с вязкостной муфтой
Поликлиновой ремень (рис. 3.2–16) осуществляет привод генератора, насоса усилителя рулевого управления, вентилятора радиатора, компрессора кондиционера и водяного насоса в зависимости от модификации двигателя.
Внимание: Мелом, маркером или краской отметьте направление вращения поликлинового ремня. Если при установке поликлиновой ремень будет вращаться в другую сторону, это приведет к его разрушению.
