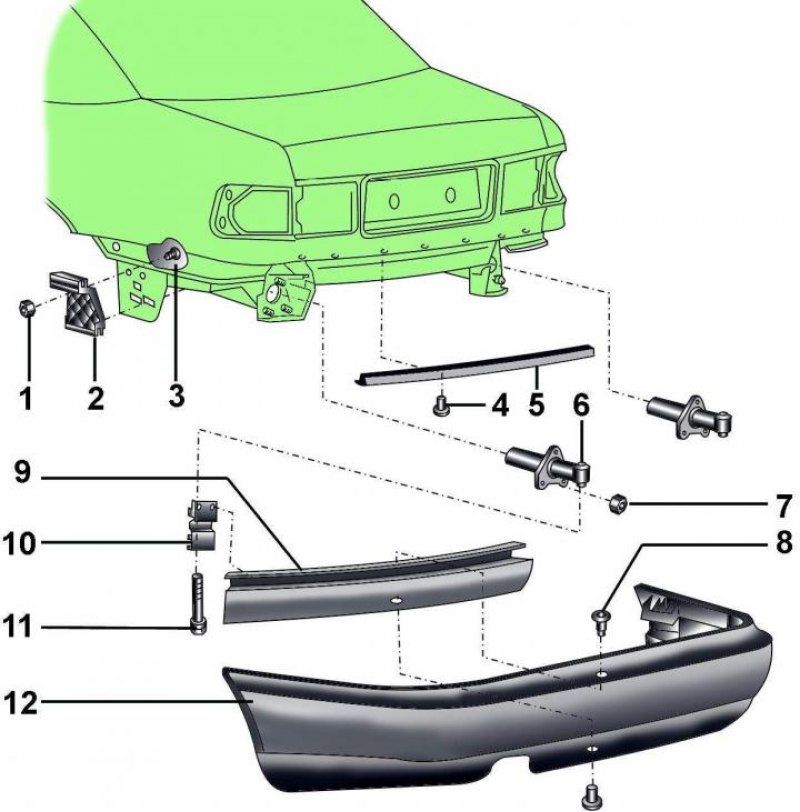

Рис. 16–6. Задний бампер: 1 – гайка; 2 – кронштейн; 3 – болт, 12 Н·м; 4 – болт, 2,5 Н·м; 5 – накладка; 6 – амортизатор удара; 7 – гайка (до 1994 г.) или (болт с 1995 г.), 23 Н·м; 8 – расширяющийся пистон; 9 – усилитель бампера; 10 – кронштейн; 11 – болт, 65 Н·м; 12 – бампер
Задний бампер показан на рис. 16–6.
Примечание: Для доступа к болту 3 (см. рис. 16–6) необходимо снять внутреннюю отделку багажника и уплотнительное кольцо, доступ к правому болту возможен только после снятия аккумуляторной батареи.
Снятие
Снимите нижнюю накладку заднего бампера.
Отвинтите болты 11 (см. рис. 16–6) крепления бампера.
Потянув назад, снимите бампер с боковых направляющих кронштейнов.
Установка
Установка проводится в последовательности, обратной снятию.
