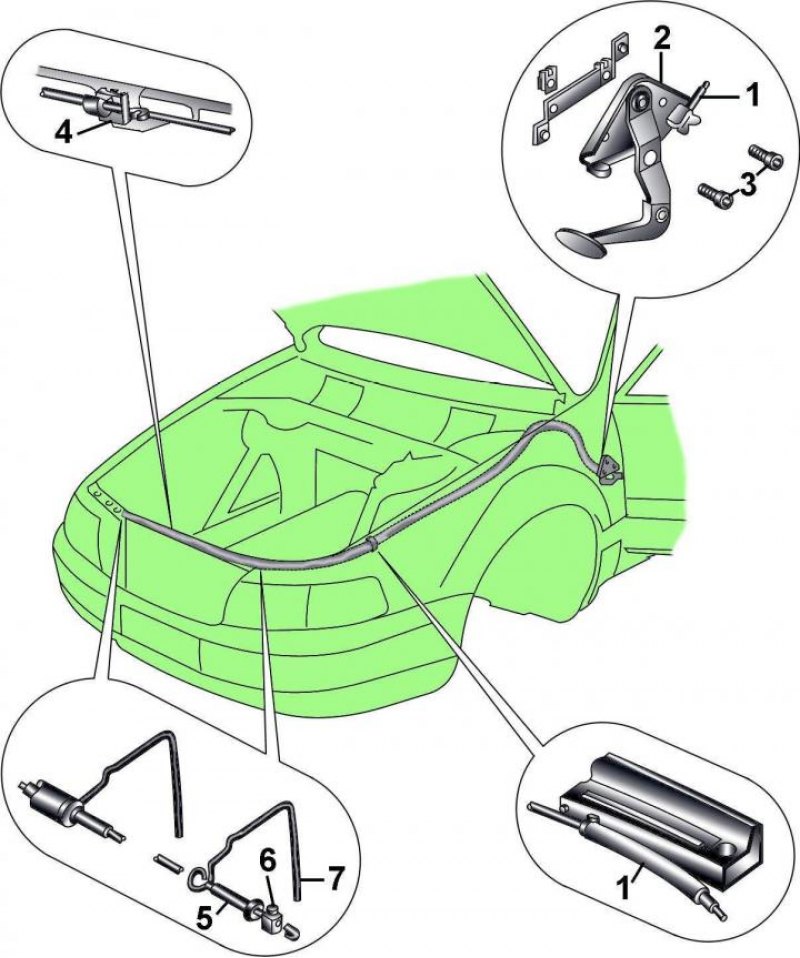

Рис. 16–11. Расположение троса открытия замка капота: 1– трос замка капота; 2 – ручка открытия капота; 3 – болты, 55 Н·м; 4 – соединитель; 5 – направляющая втулка; 6 – зажим, 7 – стопорный рычаг
Расположение троса и элементы его крепления показаны на рис. 16–11.
Снятие
В салоне автомобиля со стороны водителя отверните винты и снимите с панели приборов декоративную нижнюю накладку. Отвинтите два болта и снимите ручку открытия капота 2 (см. рис. 16–11) вместе с кронштейном. Отсоедините трос от ручки открытия капота.
Ослабьте винт крепления зажима 6 троса замка капота.
Отсоедините трос замка капота от соединителя 4.
Освободите крепления оболочки троса в моторном отсеке, извлеките трос из перегородки моторного отсека и снимите его с автомобиля.
Установка
Установка проводится в последовательности, обратной снятию.
Трос в моторном отсеке устанавливайте без предварительного натяжения.
