Регулировка положения переднего бампера в амортизаторе удара

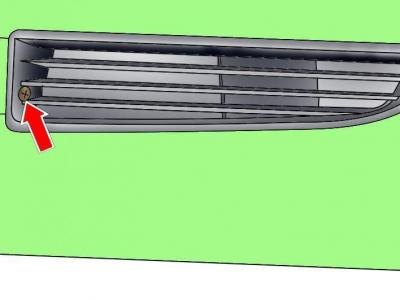

Рис. 3.2–1. Расположение винта крепления левой вентиляционной решетки
Отверните винты крепления левой и правой вентиляционных решеток бампера и снимите решетки (см. рис. 3.2–1).

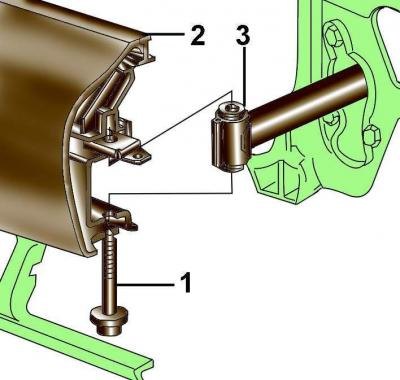

Рис. 16–2. Крепление переднего бампера (2) к амортизатору удара (3): 1 – болт
Снизу бампера отвинтите болты крепления бампера (см. рис. 16–2).

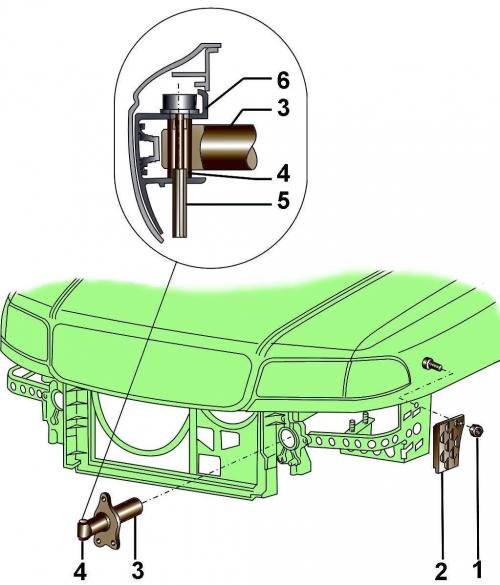

Рис. 16–5. Регулировка положения переднего бампера в амортизаторе удара: 1 – болт; 2 – кронштейн; 3 – амортизатор удара; 4 – резьбовая втулка; 5 – торцовый ключ; 6 – усилитель бампера
Через отверстие для вентиляционных решеток вставьте торцовый ключ 5 (рис. 16–5) в резьбовую втулку 4 амортизатора удара 3.
Вращая в ту или иную сторону резьбовую втулку 4 в амортизаторе удара 3, отрегулируйте положение передней части бампера по высоте.
Статья опубликована первоначально здесь autoinstruction.ru
Ввинтите болты крепления бампера.
Установите и закрепите вентиляционные решетки.
Регулировка положения переднего бампера в кронштейне
Вывинтите болт 1 (см. рис. 16–5) крепления бокового кронштейна бампера на несколько оборотов.
Отрегулируйте положение боковых частей бампера по отношению к передним крыльям, перемещая кронштейн 2 вперед или назад.
Затяните болт крепления бокового кронштейна бампера.
