Снятие
Во избежание случайного запуска двигателя отсоедините клеммы электропроводки от выводов аккумуляторной батареи или снимите шланг подачи сжатого воздуха к пневмостартеру.
Внимание! Отсоединяйте отрицательную клемму первой и подсоединяйте последней.
Внимание! При работе аккумуляторной батареи выделяются взрывоопасные газы.

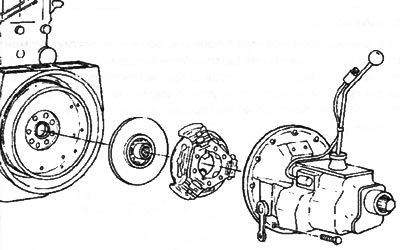

Снимите коробку передач, сцепление и все связанные с вышеперечисленными агрегатами компоненты. Используйте приспособления подходящей грузоподъемности.
Выверните два противоположных крепежных болта и установите вместо них две направляющие шпильки М6х1,5. Для снятия маховика используйте две Т-образных рукоятки, строп и приспособление подходящей грузоподъемности.

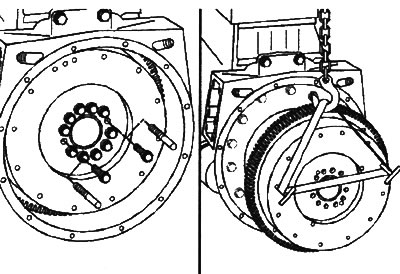

Снимите маховик. В случае необходимости для отделения маховика от коленвала используйте деревянный молоток.
Снимите направляющую втулку(и). В случае повреждения при снятии замените втулку.

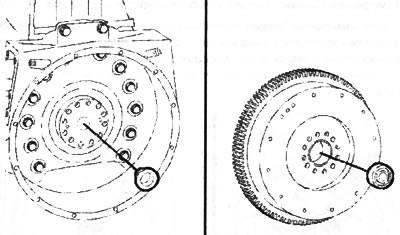

Снимите направляющие шпильки.
Очистка
Для очистки отверстий коленвала и маховика используйте щетки с проволочной щетиной.
Очистите маховик паром или растворителем. Высушите сжатым воздухом.
Проверка для повторного использования
Осмотрите поверхности маховика на предмет наличия задиров, заусенцев, трещин и других повреждений. При обнаружении небольшие заусенцы можно удалить наждачной бумагой.
Обратите особое внимание на обнаружение трещин у крепежных отверстий и поверхности соприкосновения с зубчатым венцом. При необходимости используйте набор для обнаружения трещин № 3375432.
Осмотрите зубчатый венец на предмет наличия выкрашивания зубьев. В случае необходимости замените зубчатый венец.
Замена зубчатого венца
Внимание! Для снятия зубчатого венца с маховика запрещено использовать газовую горелку.

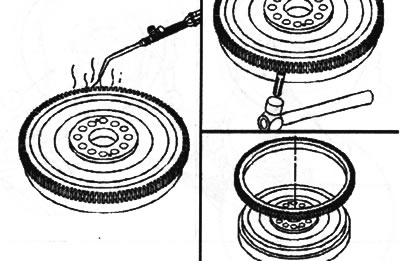

При помощи паяльной лампы равномерно нагрейте зубчатый венец. Молотком и тупым зубилом снимите зубчатый венец.
Поместите новый зубчатый венец в печь, нагретую до температуры 316°С, на один час. Не перегревайте зубчатый венец, это может вызвать изменение свойств металла.
Внимание! Во избежание получения ожогов используйте защитные перчатки.
Извлеките зубчатый венец из печи и горячим установите на маховик.
Если нет возможности нагреть зубчатый венец в печи, используйте паяльную лампу. Избегайте локальных перегревов. Для контроля температуры используйте карандаш Tempilstik или подобный.
Измерение эксцентриситета отверстия маховика

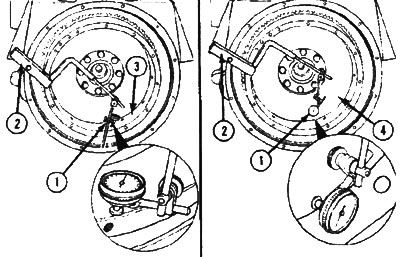

Для измерения эксцентриситета отверстия (3) маховика и биения лицевой поверхности (4) используйте циферблатный индикатор (1) № 3376050 и измерительный наконечник (2) ST-1325, см. рис.
Для проведения измерения проверните коленчатый вал на один полный оборот, см. соответствующий раздел.
Максимальная величина эксцентриситета отверстия маховика 0,127 мм.
Если результат измерения превышает номинальную величину: снимите маховик и проверьте сопрягаемые поверхности маховика и коленвала на предмет наличия повреждений и загрязнений. Снова установите маховик и измерьте эксцентриситет отверстия маховика. В случае необходимости замените маховик.
Измерение биения лицевой поверхности маховика
Для измерения биения лицевой поверхности маховика установите измерительный наконечник циферблатного индикатора как можно ближе к его внешнему диаметру.

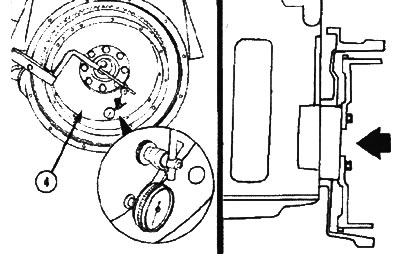

Сдвиньте маховик внутрь, чтобы выбрать осевой зазор коленвала.
Обнулите показания циферблатного индикатора. Проверните коленвал на один полный оборот, см. соответствующий раздел. Считайте показания индикатора.
Величина биения лицевой поверхности маховика не должна превышать значение, указанное в таблице.
| Радиус маховика | Биение лицевой поверхности маховика | ||
| мм | дюймы | мм | дюймы |
| 203 | 8 | 0,203 | 0,008 |
| 254 | 10 | 0,254 | 0,010 |
| 305 | 12 | 0,305 | 0,012 |
| 356 | 14 | 0,356 | 0,014 |
| 406 | 16 | 0,406 | 0,016 |
Установка
Установка производится в порядке, обратном снятию.

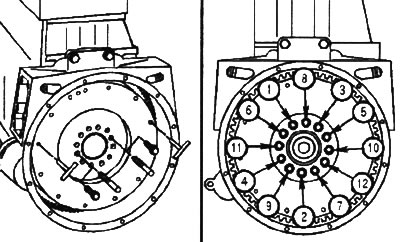

Затягивайте крепежные болты маховика в порядке, показанном на рис., в два этапа. Сначала затяните моментом 125 Нм. Затем затяните моментом 250 Нм.
