Общие сведения
Двигатели ISX/QSX оснащаются составными поршнями. Составной поршень состоит из стальной головки и алюминиевой юбки.
Снятие
Извлеките из двигателя шатуны и поршни в сборе, см. соответствующий раздел.
Разборка
При помощи острогубцев снимите стопорные кольца поршневого пальца.
Извлеките поршневой палец. Разберите поршень.
Очистка
При использовании растворителей, кислых или щелочных растворов следуйте инструкциям изготовителя Надевайте защитную одежду, перчатки и очки.
Во избежание повреждения юбки рекомендуется использовать специальный состав для очистки втулок.
Поместите поршни на 30 минут в ванну с чистящим средством
Высушите поршни сжатым воздухом.
Проверка для повторного использования
Не используйте поршни с трещинами. Если юбка расколота, ее необходимо заменить. Поврежденный поршень может причинить серьезный вред в двигателю.

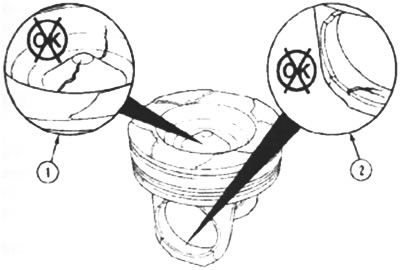

Осмотрите головку поршня (1) и отверстие под палец (2) на предмет наличия трещин или других повреждений.

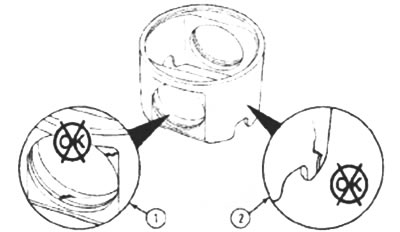

Осмотрите отверстие под палец (1) и юбку (2) на предмет наличия трещин или других повреждений.

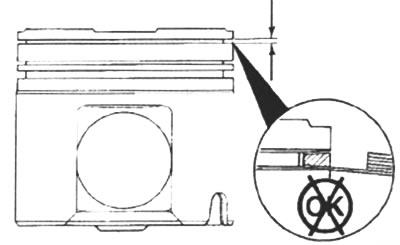

Проверьте износ канавок поршневых колец при помощи нового кольца и набора щупов. Установите в поршень новое кольцо. Проверьте наличие зазора щупом 0,15 мм. Если щуп входит и выходит без сопротивления, значит имеет место избыточный износ и поршень нуждается в замене.

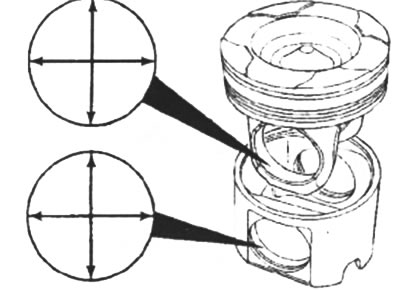

Измерьте внутренние диаметры отверстий под поршневой палец головки и юбки поршня.
Диаметр отверстия под поршневой палец юбки поршня не должен превышать 63,76 мм.
Диаметр отверстия под поршневой палец головки поршня не должен превышать 63,76 мм.
Измерьте внешний диаметр и длину поршневого пальца.
Величина диаметра поршневого пальца должна быть в диапазоне 63,4929-63,4999 мм.
Величина длины поршневого пальца должна быть в диапазоне 109,5-110,0 мм
Сборка
Сборка производится в порядке, обратном разборке.
Установка
Установка производится в порядке, обратном снятию.
