Генератор и регулятор зарядки — питание [
Volvo XC90 I
]
Главная
Вольво
ХС90
2002-2015
Электрооборудование
Электрические схемы
0

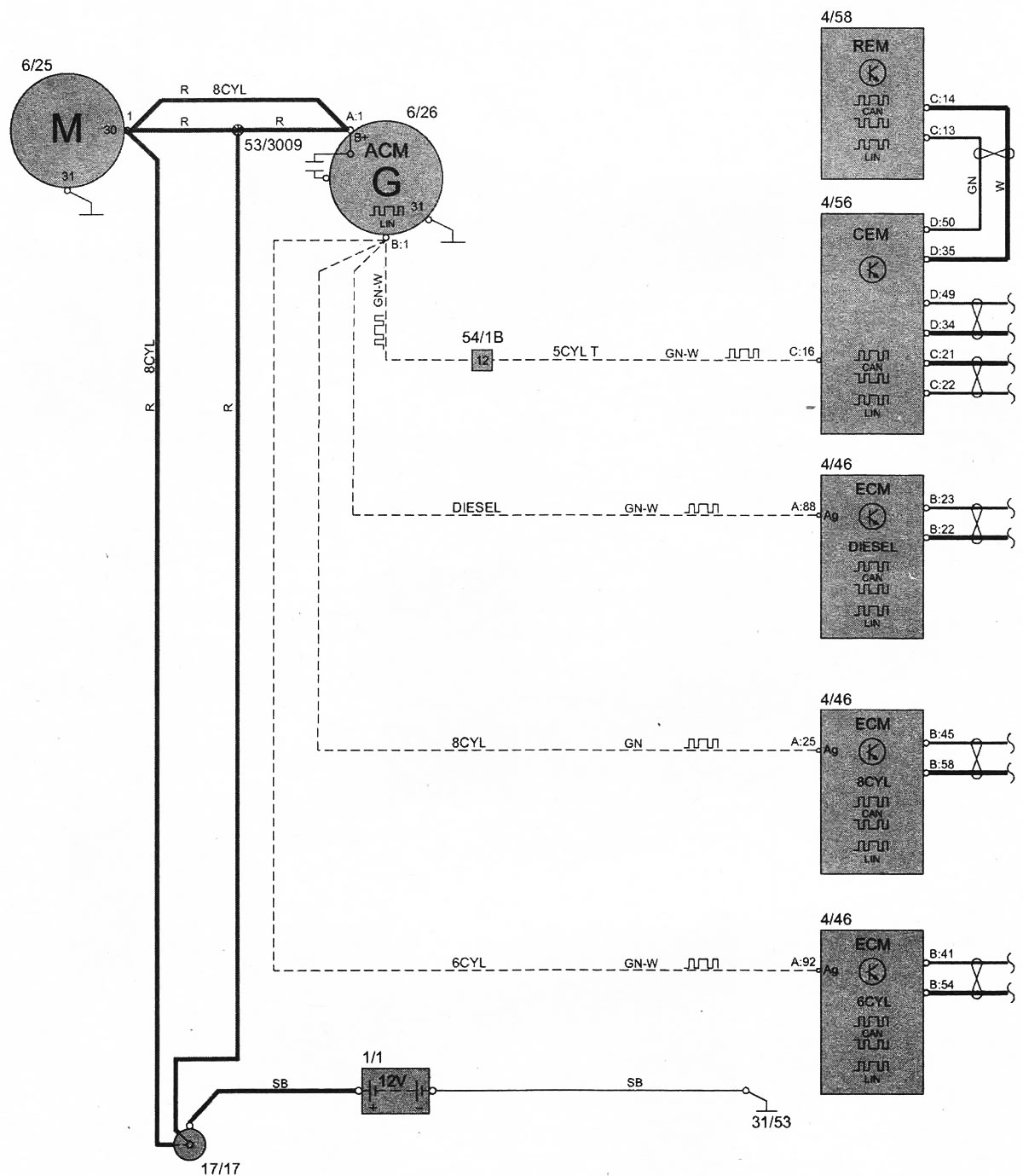

Генератор и регулятор зарядки, питание
Открыть большую картинку в новой вкладке »
◀ Предыдущая
Вольво ХС90 I: Электрические схемы
Следующая ▶
