Управление двигателем — круиз-контроль, дизель, 6-цил. и 8-цил [
Volvo XC90 I
]
Главная
Вольво
ХС90
2002-2015
Электрооборудование
Электрические схемы
0

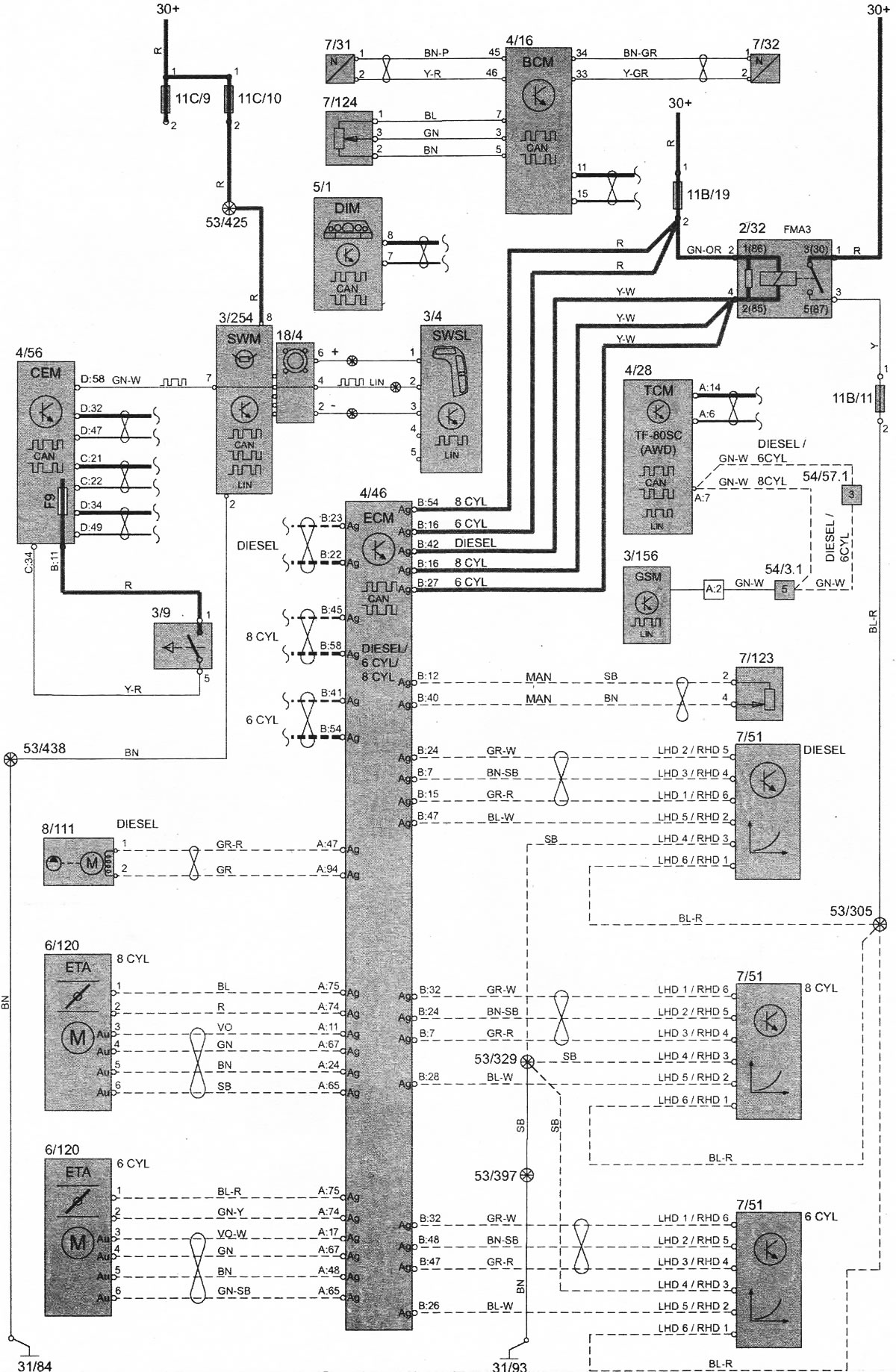

Круиз-контроль, дизель, 6-цил. и 8-цил
Открыть большую картинку в новой вкладке »
