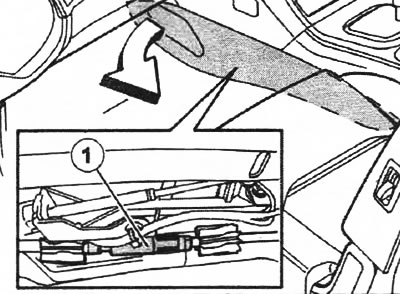

Перенастройка стояночного тормоза
Если в автомобиле имеется ручная регулировка стояночного тормоза, см. иллюстрацию и №1. Перенастройте стояночный тормоз. Если в автомобиле имеется саморегулирующийся стояночный тормоз, соберите заново и заблокируйте блок саморегулировки стояночного тормоза.

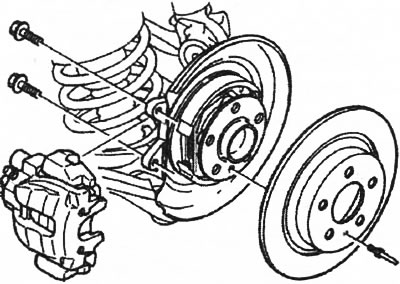

Снятие суппорта тормоза с держателем и тормозного диска
Снимите винты крепления суппорта тормоза. Подвесьте суппорт на пружине. Чтобы не повредить тормозную трубу, используйте проволоку. Выверните винт и снимите тормозной диск. Не повредите линию ABS.

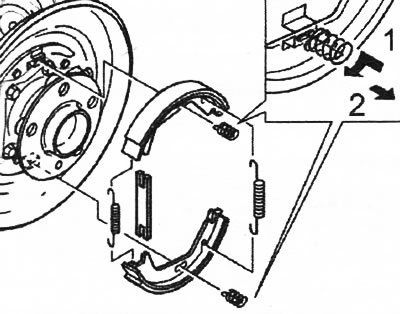

Снятие тормозных колодок
Материал скопирован с онлайн-ресурса: AutoInstruction.ru
Снимите две удерживающие пружины на тормозных колодках. Вдавите пружину (1). Слегка потяните пружину вбок, чтобы она освободилась (2). Отсоедините возвратную пружину на расширителе. Отогнув, разведите тормозные колодки и снимите их с возвратной пружиной и распоркой.

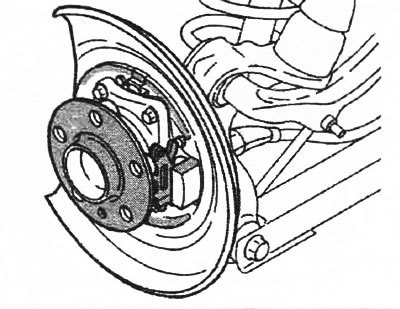

Очистка и проверка
Убедитесь, что из ступицы колеса не вытекла смазка. Проверьте, не поврежден ли расширитель стояночного тормоза. Смажьте, если необходимо. Удалите загрязнения с поверхности тормозного барабана, соприкасающейся с тормозными колодками. Убедитесь в том, что фланец ступицы не загрязнен. Удалите ржавчину. Смажьте контактные поверхности на щитке тормоза. Используйте термостойкую смазку номер 1161325-4.

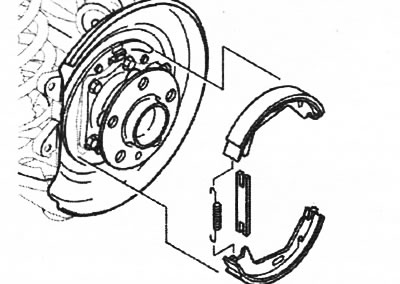

Установка тормозных колодок
Установите: тормозные колодки, распорку и маленькую возвратную пружину на тормозные колодки.

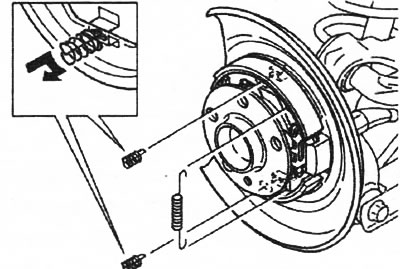

Установите: нижнюю крепежную пружину. Вдавите пружину. Слегка потяните ее вбок до тех пор, пока она не заблокируется. Установите верхнюю крепежную пружину. Убедитесь, что тормозные колодки находятся в правильном положении в расширителе. Установите возвратную пружину возле расширителя. Убедитесь, что крепежные пружины надежно закреплены.

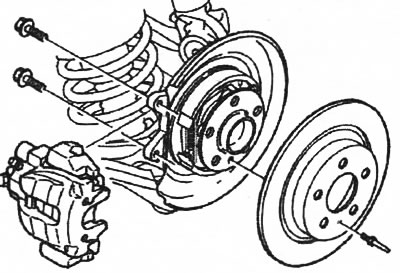

Установка тормозного диска и суппорта тормоза с держателем
Установите: 1 винт М6 диска, винты держателя суппорта. Затяните. Используйте новые винты крепления.

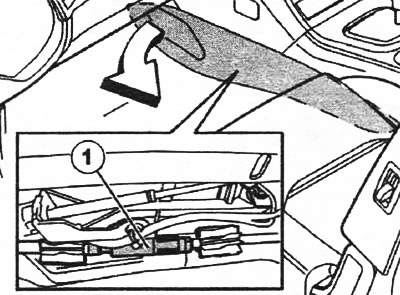

Регулировка стояночного тормоза
Если в автомобиле имеется ручная регулировка стояночного тормоза, см. иллюстрацию и № 1. Отрегулируйте стояночный тормоз. Если в автомобиле имеется саморегулирующийся стояночный тормоз, перенастройте саморегулятор стояночного тормоза. Установите колесо.
Приработка новых накладок стояночного тормоза после замены
Крепко задействуйте стояночный тормоз на 10 минут. Приработайте стояночный тормоз, нажимая на педаль стояночного тормоза до третьей отметки. Затем проедь-те со скоростью 20 км/ч в течение 40 секунд или 250 метров. При неподвижном автомобиле нажмите на педаль стояночного тормоза до шестой отметки. Отпустите педаль тормоза, не удерживая ногу на педали. Если необходимо, произведите дополнительную регулировку стояночного тормоза.
