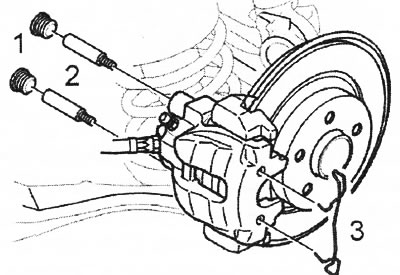

Снимите стопорные пружины и направляющие штифты суппортов тормоза. Снимите: удерживающую пружину (3) осторожно, чтобы она не деформировалась, защитные колпачки (1) с двух установочных штифтов (2), установочные штифты, используйте шестигранную насадку 7 мм.

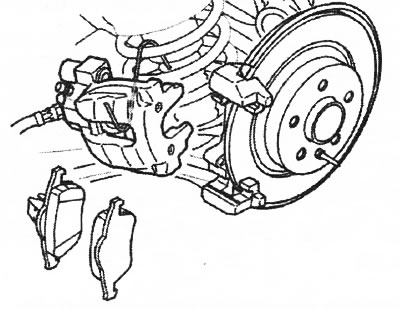

Снимите: суппорт тормоза с держателя, тормозные накладки. Для предотвращения повреждения тормозного шланга подвесьте суппорт тормоза на задней пружине с помощью стальной проволоки. Не нажимайте на педаль тормоза при снятых тормозных накладках.
Очистка суппорта тормоза

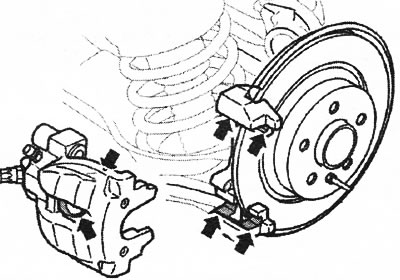

Очистите и проверьте суппорт тормоза и пылезащитный чехол. Очистите и проверьте сопрягаемые поверхности тормозной накладки в суппорте тормоза и держателе суппорта. Проверьте противопыльный чехол поршня. Если пылезащитный кожух поврежден, грязь могла попасть в цилиндр. Если это так, суппорт должен быть заменен. Проверьте фрикционные поверхности тормозного диска. Если наблюдаются признаки отклонения тормозного диска, проверьте его боковое биение. Если наблюдаются признаки сильного износа, неравномерной толщины или подобные признаки тормозного диска, замените его. Минимальная толщина диска/предел для замены = 18,0 мм. Минимальная рекомендуемая толщина диска при установке новых тормозных накладок = 18,7 мм.
Установка

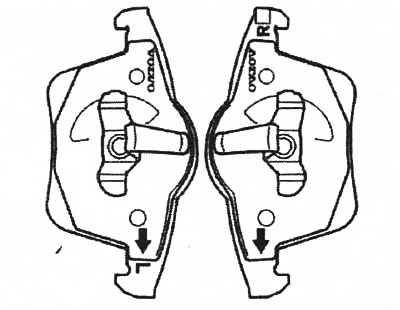

Задние тормозные накладки на стороне поршня для ХС90 отличаются на левой и правой сторонах. Тормозные накладки помечены стрелкой, показывающей направление вращения диска, и буквами L для левой стороны и R для правой стороны.

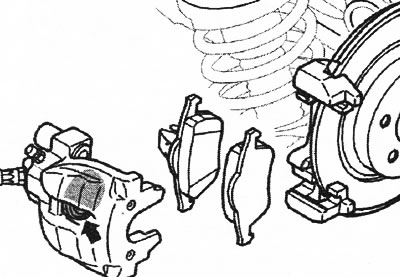

Вдавите поршень обратно в цилиндр на суппорте тормоза. Убедитесь, что пылезащитный чехол расположен правильно. Установите: новые тормозные накладки, суппорт тормоза. Проверьте резиновые втулки установочных штифтов. Замените, если необходимо. Смажьте установочные штифты (2) смазкой, номер 1161325-4. Вставьте установочные штифты в резиновые втулки. Штифты должны легко входить во втулки. Затяните установочные штифты. Установите защитные колпачки (1). Установите стопорную пружину (3).
Оригинал выложен на портале [Autoinstruction.ru]

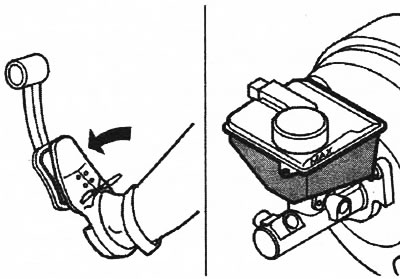

Проверьте уровень тормозной жидкости в бачке. Несколько раз нажмите на педаль тормоза. Проверьте уровень в бачке тормозной жидкости. Долейте, если необходимо. Установите колеса.
