Снимите: шланг/трубу с элемента конструкции на компрессор, трубу с осушителя расширительного бачка на расширительный клапан с крепления на блоке соединения, трубу с элемента конструкции у муфты трубопровода.

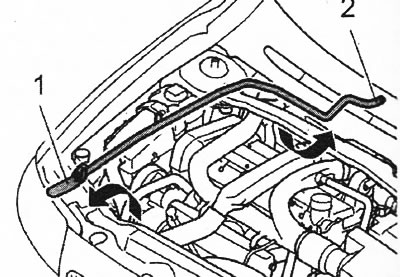

Отсоедините трубу у расширительногс клапана. Расположите переднюю секцию трубы над передней крышкой. Потяните задний край трубы вверх и наружу. Снимите трубу.
Установка

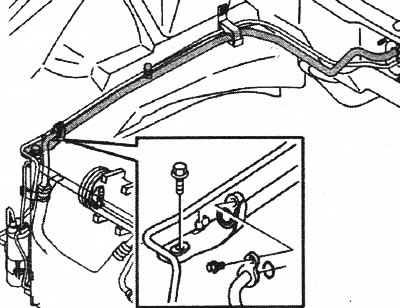

Расположите трубу хладагента вплотную к теплоизоляционной перегородке. Установите переднюю секцию трубы. Используйте новые уплотнительные кольца, смазанные компрессорным маслом. Установите: трубу на элемент конструкции в трубном соединении, используя 1 винт М8. Затяните. Установите шланг/трубу с элемента конструкции на компрессор, фиксатор трубы на держателе трубы, трубу на расширителе ном клапане, используя 1 винт М6. Затяните. Установите тепловой экран расширительного клапана, дренажный канал и пластмассовую гайку, зажим трубы хладагета, выпускную воздушную трубу, расширительный бачок, разъем на кабельном канале, выключатель датчика уровня, шланг на расширительном клапане, масляный бачок усилителя, стабилизирующую скоб» двигателя в моторном отсеке. Выполнив заключительные операции.
