При выполнении работ в системе управления микроклиматом всегда закрывайте заглушками трубы и соединения. Слейте хладагент из кондиционера. Снимите: провод аккумулятора, заднюю боковую панель.

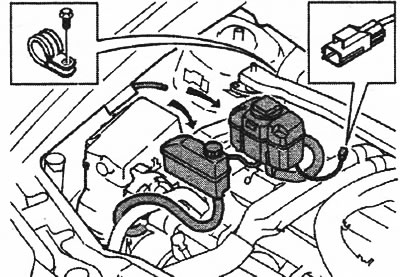

Снятие труб/шлангов (операции, общие для всех методов)

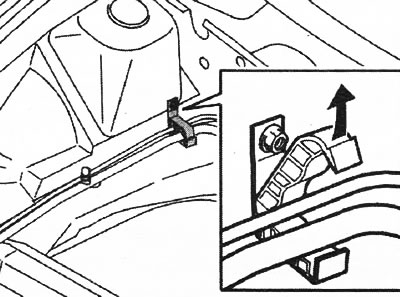

Снимите: стабилизирующую скобу двигателя в моторном отсеке, масляный бачок силителя. Поместите его на верх двигателя. Снимите шланг от расширительного бачка, используя кусачки или щипцы Oetiker, разъем датчика уровня, разъем на кабельном канале, расширительный бачок и поместите его на верх двигателя, выпускную воздушную трубку к теплоизоляционной перегородке с блока модулей управления.
(Оригинал можно просмотреть на сайте AutoInstruction.ru)

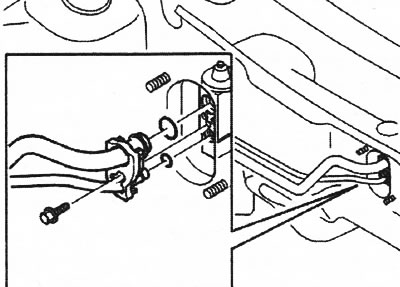

Откройте зажим трубы хладагента на лонжероне. Снимите: пластмассовую гайку с дренажного канала к желобу в правом углу, дренажный канал.

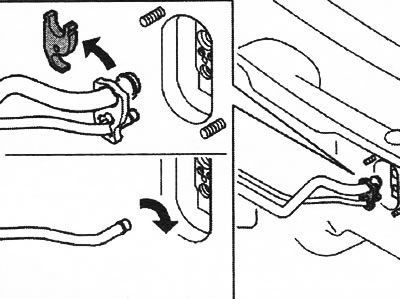

Снимите тепловой экран расширительного клапана, винт и держатель трубы, которые крепят трубы хладагента к расширительному клапану.
Снимите: трубы с расширительного клапана. Оттяните держатель трубы назад. Снимите фиксатор трубы с держателя трубы. Снимите фиксатор и держатель. Установите провод аккумулятора. Выполните вакуумную откачку кондиционера. Заполните систему кондиционирования хладагентом. Проверьте систему кондиционирования на наличие утечки. Установите заднюю боковую панель.
