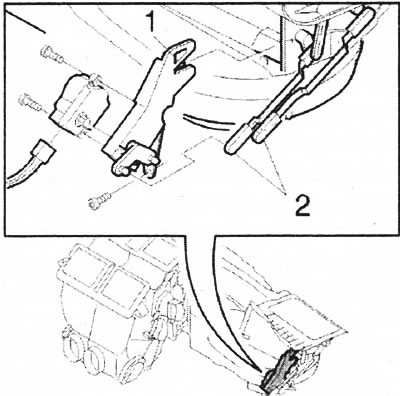

Снимите: бардачок, выключатель. Используйте маленькую отвертку-пробник, чтобы поддеть выключатель в месте фиксации. Нажмите на выключатель на заднем крае. Вытяните прямо. Снимите 2 винта, модуль управления. Проверьте функционирование механизма модуля управления (1). Убедитесь, что рычаги заслонок (2) закреплены.
Установка
Установите: модуль управления на место. Отрегулируйте шейку вала по отношению к механизму (1), так чтобы она вошла. Установите 2 винта. Затяните поочередно. Установите выключатель. Убедитесь в правильности расположения. Установите бардачок. Идентифицируйте модуль электродвигателя заслонки (DMM) рециркуляции. Смотрите связь автомобиля VIDA. Выполните проверку рабочих характеристик на блоке управления микроклиматом.
