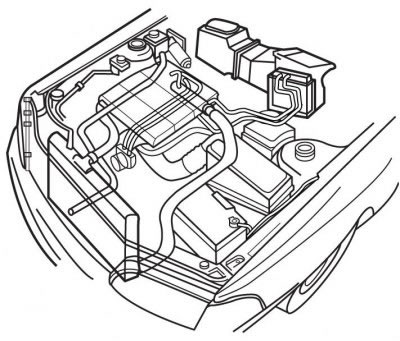

Рис. 3.20. Система охлаждения двигателя
Двигатель оснащен замкнутой жидкостной системой охлаждения (рис. 3.20).
Система охлаждения состоит из внутреннего и внешнего контуров. Внешний контур включает радиатор и расширительный бачок. Другие компоненты системы охлаждения двигателя и системы отопления автомобиля относятся к внутреннему контуру.
Циркуляция осуществляется с помощью центробежного насоса, задняя крышка которого выполнена в блоке цилиндров. Привод насоса осуществляется ремнем газораспределительного механизма, обеспечивающим равномерную нагрузку на подшипники насоса.
Система заполняется и доливается через расширительный бачок.
Единственной охлаждающей жидкостью, на которую распространяются гарантии компании Volvo, является фирменная охлаждающая жидкость Volvo, разбавленная дистиллированной водой в соотношении 50/50. Эта смесь, предотвращающая коррозию и незамерзающая, имеет точку кипения около 135°С.
Примечание. Блок двигателя не оборудован пробками, предохраняющими его от размораживания.
